Stroik do gitary elektrycznej


Pomocna odpowiedź

Ostatnio czytam sobie o wzmacniaczach operacyjnych i pomyślałem, że może by tak wykorzystać zdobytą wiedzę w praktyce i zrobić stroik do gitary elektrycznej. Co więcej znalazłem nawet coś na instructables

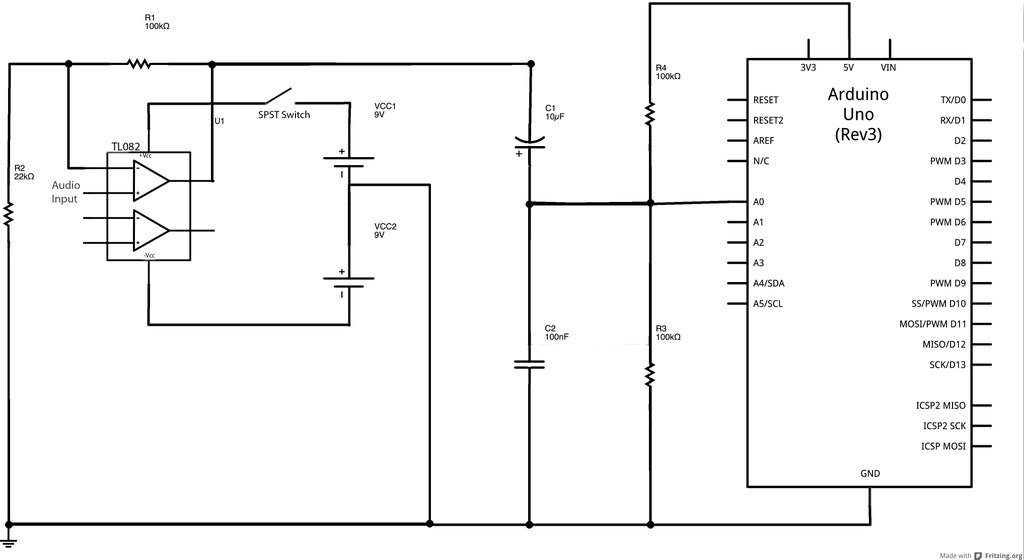

Sygnał z gitary jest wzmacniany wzmacniaczem operacyjnym TL082 a potem podawany na wejście ADC Arduino. Następnie jest wykorzystywana biblioteka Arduino-Frequency-Detection do obliczenia częstotliwość. Wszystko proste, oczywiste, ale... czy nie przekombinowane?  Biblioteka bada kiedy sygnał przechodzi przez 2.5V, więc autorka i konstruktorka stroika sugeruje:

"I recommend building this circuit on a breadboard and testing it out using an oscilloscope before soldering it together. Your audio input should be the green wire of the audio jack. Connect the black wire of the jack to ground.  Attach your scope probe to the output of the DC offset (where the circuit is attached to A0 on the Arduino). Turn the volume on your guitar all the way up and plug your guitar into the audio jack. Play every string and check on the oscilloscope to make sure your signal is centered around 2.5V and that the signal is close to but does not exceed 5V peak to peak."

I tu zacząłem się zastanawiać. Przecież ja chcę mierzyć tylko częstotliwość. Można na wzmacniaczu operacyjnym ustawić takie wzmocnienie, aby powstała fala prostokątna i zmierzyć jej częstotliwość. Ale taki wzmacniacz operacyjny z dużym wzmocnieniem to działa jak komparator. Więc w sumie mogę użyć komparatora z ATTiny.

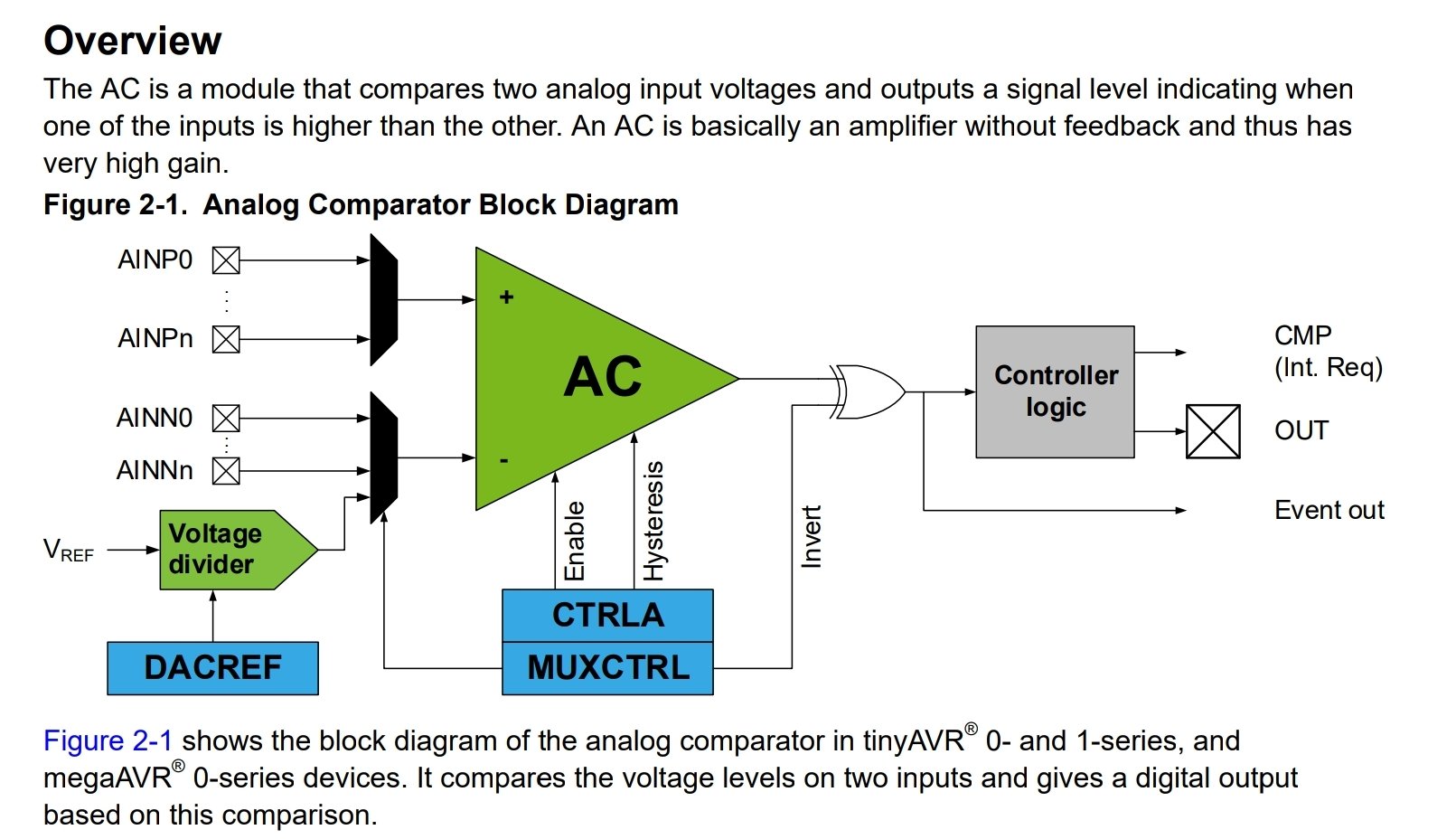

Sygnał z gitary elektrycznej ma kilka mV. Więc trzeba zapodać sygnał z dodatkową składową stałą na wejście dodatnie komparatora, a na wejście odwracające samą składową stałą, jako napięcie referencyjne. Zastanawiam się czy nie mógłbym wykorzystać w tym miejscu tego obwodu:

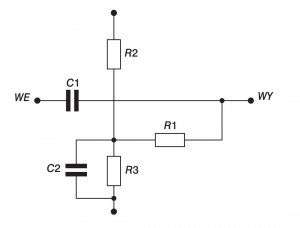

WY podłączone do wejścia nieodwracającego komparatora, a węzeł R1, R3, C2 do wejścia odwracającego. Oczywiście piękno tego obwodu ujawnia się gdy rezystancja R1 jest o rząd wielkości większa niż równoległe połączenie R2 i R3.

Podsumowując: Kombinując co by to zrobić na wzmacniaczu operacyjnym, wymyśliłem jak go nie użyć. Jednak zapytałem wujka Googla i nikt tak nie robi. Wszyscy używają wzmacniacza operacyjnego, gdy robią stroik do gitary. Wiec rodzą się pytania: "Czy mi coś nie umyka? Nie ma tu jakiegoś błędu myślowego? O czymś zapomniałem?"

Edytowano przez pmochocki
Link do komentarza
Share on other sites

Pomijając kwestie mierzenia składowych częstotliwości sygnału (bo się na tym nie znam) to Vref ADC czy wbudowanego WO, na poziomie 5V jest chyba najgorszym możliwym wyjściem. Przecież zarówno AtMegi jak i AtTiny - nawet te starszej generacji mają wbudowane źródło napięcia referencyjnego o wiele lepszej jakości niż te 5V. Ten schemat jest tak fatalny że szkoda go nawet komentować. Także, brzydko mówiąc, olej panią Santos i wykorzystaj wejścia różnicowe swojego uP do wzmocnienia sygnału a potem... czego dusza zapragnie 🙂

Link do komentarza
Share on other sites

UWAGA ale walnąłem głupotę: za szybko odpisałem, to nie pani Santos(pomyliłem z kimś innym) przepraszam. Co do układu też teraz doczytałem że sygnał z przetwornika ma tak małą wartość, ale być może zamiast próbować posłać ten sygnał bezpośrednio na komparator, lepiej byłoby spróbować go wzmocnić na ADC?

Link do komentarza
Share on other sites

6 minut temu, _LM_ napisał:

Co do układu też teraz doczytałem że sygnał z przetwornika ma tak małą wartość, ale być może zamiast próbować posłać ten sygnał bezpośrednio na komparator, lepiej byłoby spróbować go wzmocnić na ADC?

No właśnie się zastanawiam czy trzeba tak komplikować. Wydaje mi się, że użycie komperatora jest bardziej naturalne jak chcemy mierzyć częstotliwość. Może w tym tygodniu znajdzie się chwila na mały eksperyment i wtedy się okaże...

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

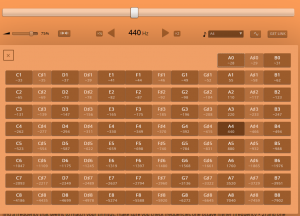

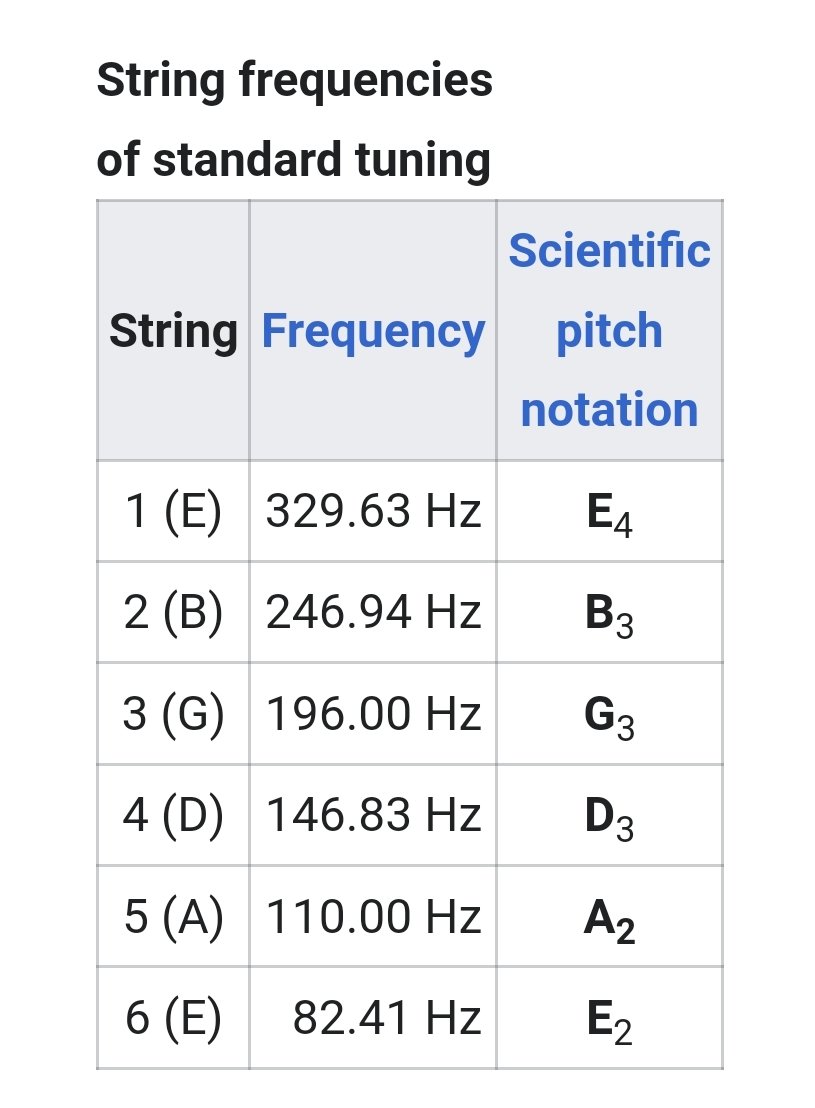

@pmochocki taki stroik to jest dokładnie to samo co ostatnio buduję, np. na stornie z generatorem sygnału sinusoidalnego masz też podane jakie to są tony:
