Test modułu KAmodBTM222

W teście sprawdzimy jak można wykorzystać moduł bluetooth do komunikacji z robotem. Artykuł składa się z dwóch części. W pierwszej uruchamiany jest moduł wraz z płytką prototypową, w drugiej podłączamy moduł do robota.

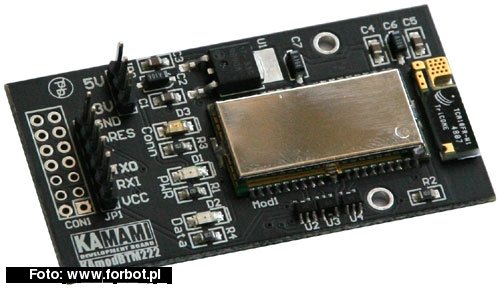

Moduł KAmodBTM222

Opisywany moduł składa się właściwie z dwóch modułów - płyty głównej oraz modułu BTM222. Moduł BTM-222 był już wykorzystywany w robotach opisywanych na diodzie. Zawiera on kompletne rozwiązanie pozwalające na dwukierunkową komunikację przez bluetooth. Moduły BTM-222 są dostępne w wielu sklepach, w tym internetowych. Poniżej zamieszczam zdjęcia modułu - co ciekawe moduł inaczej wygląda na stronie TME, inaczej na Kamami.

http://kamami.pl

http://tme.pl

Moduł KAmodBTM222 jest niejako płytką ewaluacyjną z zamontowanym modułem BTM-222.

Jak widać na zdjęciu moduł bardziej przypomina ten z oferty TME.

W każdym razie sam moduł BTM-222 ma kilka istotnych wad:

1) zasilanie i sterowanie 3.3V

2) nietypowe wyprowadzenie złączy

3) brak anteny

Jeśli zdecydujemy się na wykorzystanie modułu (tańszego) BTM-222 musimy sami rozwiązać kilka problemów:

1) dodać stabilizator 3.3V oraz konwersję napięć 5V-3.3V

2) wykonać odpowiednią płytkę oraz przylutować moduł (ok. 40 padów SMT)

3) kupić lub zrobić antenę

Jeśli kupimy gotowy moduł KAmodBTM222 wszystkie te problemy mamy już rozwiązane.

Moduł wyposażony jest we własny stabilizator 3.3V oraz konwertery napięć. Za pomocą zworki wybieramy, czy cały moduł pracuje z napięciem 5V, czy 3.3V. Sygnały wyprowadzone są na złącza goldpin, więc bardzo łatwo połączymy moduł z naszym układem. Dodatkowo moduł wyposażony jest w 3 diody led sygnalizujące podłączenie zasilania, połączenie przez bluetooth oraz przesyłanie danych.

Podłączamy moduł

Aby uruchomić moduł, najpierw musimy wybrać, z jakimi poziomami napięć będziemy pracować. Jeśli nasz procesor pracuje na napięciu 3.3V, ustawiamy zworkę JP2 w położenie 3V. Natomiast dla procesorów 5V, do których należy większość AVR ustawiamy JP2 w położenie 5V. Dzięki temu, napięcie zasilania 5V zostanie obniżone do 3.3V przez stabilizator znajdujący się na płytce KAmodBTM222. Układy buforujące zapewnią dostosowanie poziomów napięć sterujących. Ustawiamy JP2 w pozycję 5V i podłączamy zasilanie (na razie bez linii danych). Moduł w ciągu kilku sekund startuje, zapala się zielona dioda sygnalizująca zasilanie.

Teraz będziemy potrzebowali komputera PC z obsługą bluetooth (większość laptopów na szczęście obsługuje bluetooth).

Wyszukujemy urządzenia bluetooth i wybieramy „KAmodBT demo”.

Następnie wybieramy tryb autoryzacji oraz wpisujemy PIN (klucz dostępu). Domyślny pin to „1234”. Podajemy go i klikamy „Dalej”.

System instaluje nowe urządzenie i po chwili wyświetla podsumowanie:

Warto zapamiętać, który port COM został podłączony. U mnie były to porty COM37 i COM38, ale okazało się, że poprawnie działa COM37.

Teraz czas sprawdzić, czy urządzenie działa

Uruchamiamy terminal, ja wykorzystuję putty - darmowy program o dużych możliwościach, do pobrania tutaj. Domyślne parametry połączenia, to prędkość 19200, 8 bitów danych, 1 bit stopu, brak kontroli parzystości i przepływu danych.

Klikamy „Open”, pojawia się okno terminala. Niestety wydaje się ono martwe - nie reaguje na naciskanie klawiszy. Jedyna zmiana, to dioda na płytce modułu KAmodBTM222 - zamiast migać, zaczyna świecić ciągle. Oznacza to, że nawiązaliśmy połączenie.

Przesyłanie danych

Czas teraz przetestować przesyłanie danych. Ja wykorzystam płytkę z procesorem ATMega8, która wcześniej służyła do testowania innych modułów radiowych. Poniżej schemat płytki. Stabilizator LM1117 został zastąpiony L7805 - płytka pracuje na 5V, co jest bardziej typowe dla procesorów AVR.

Aby uzyskać komunikację między procesorem, a modułem wystarczy połączyć piny RXD oraz TXD procesora z pinami RXI oraz TDO na płytce KAmodBTM222. Łączymy je na krzyż (cross-ujemy), czyli TXD podłączamy do RXI, a RXD do TDO:

Procesor KAmodBTM222

TXD <---> RXI

RXD <---> TDO

Czas napisać program sterujący modułem. Z pomocą przychodzi nam producent modułu. Dostarcza on program przykładowy.

W naszym programie wykorzystamy gotowy kod dostarczony przez producenta. Pliki KAmodBTM222.h oraz KAmodBTM222.c dostarczają obsługę modułu UART oraz sterowanie modułem bluetooth. Wystarczy zmienić wartość stałej F_CPU zdefiniowanej w pliku KAmodBTM222.c tak, aby odpowiadała prędkości taktowania naszego procesora.

Pierwszy program

Pierwszy program jest bardzo prosty. Wysyła komunikat testowy „Hello world” oraz zapala/gasi diody LED po otrzymaniu cyfry od 0 do 3 (0 - gasi diody, 1,2,3 - zapala odpowiednią diodę). Kod programu znajduje się w załączniku. Wgrywamy program do procesora, po czym łączymy się z modułem ponownie. Teraz w oknie terminala widoczne są komunikaty testowe. Co więcej naciskając klawisze 0-3 możemy sterować diodami na module. Mała rzecz, a cieszy 🙂

Adres modułu

Zanim przejdziemy do dalszej części, sprawdzamy jeszcze adres naszego modułu. W tym celu

otwieramy okno właściwości naszego modułu(Panel Sterowania->Urządzenia Bluetooth->KAmodBT demo->Właściwości)

Zapisujemy adres urządzenia. Przykładowy to 00:12:6f:09:43:ed

Połączenie telefon - moduł bluetooth

Teraz czas wykorzystać prawdziwe zalety komunikacji po bluetooth. Do komunikacji z PC możemy wykorzystać różne moduły, część była już opisywana na diodzie. Niewątpliwą zaleta bluetooth jest jednak możliwość wykorzystania telefonu do sterowania robotem. Najpierw należy połączyć telefon z modułem. Sposób łączenia zależy od modelu i producenta, jednak nazwa urządzenia i pin są zawsze takie jak w przypadku podłączenia przez PC.

Program na telefon

Jak napisać program na telefon? Najprościej w Javie. Pobieramy darmowe środowisko NetBeans http://netbeans.org/ Następnie pobieramy plugin „Java ME”. ME oznacza Mobile Edition - czyli Javę na urządzenia mobilne, głównie telefony.

W załączniku znajdziemy gotowy kod źródłowy. Przykładowy program jest bardzo prosty - wyświetla jedną linijkę z komunikatami oraz przyciski do sterowania - 4,2,6,8,5. Jak łatwo zgadnąć pełne sterowania wykorzystamy do kontrolowania robota.

Na razie przyciski 4, 2, 6 służą nam do zapalania kolejnych diod LED, przycisk 5 gasi diody.

Program powinien działać na większości telefonów, ja testowałem na Nokii E66 i E51. Poniżej filmik pokazujący działanie.

Program w Javie jest bardzo prosty, każdy kto zna Javę powinien umieć poprawić program (wygląd jest mocno spartański). Warto wspomnieć o ustawianiu adresu urządzenia. W programie „na sztywno” zapisany jest adres modułu BTM-222. Odpowiada za to kod:

private final String deviceAddr = "btspp://00126F0943ED:1";

Zamiast 00126F0943ED należy wprowadzić adres posiadanego modułu (pomijając znaki dwukropka). Adres zapisaliśmy wcześniej, jeśli nie, musimy podłączyć moduł z PC i odczytać adres ponownie.

Podłączamy moduł do robota

Najwyższy czas wykorzystać moduł oraz zdobytą wiedzę do komunikacji z robotem. Jeśli nasz robot ma wyprowadzony UART, podłączenie modułu jest bardzo łatwe. Tak jak poprzednio podłączamy zasilanie oraz linie TXO, RXI. W przykładowym robocie znajduje się procesor ATMega16, więc poprzedni program działa bez większych zmian. Uruchamiając warto na początek sprawdzić poprawność transmisji, łącząc się poprzez bluetooth z komputerem PC. Dopiero, gdy mamy pewność, że wszystko działa poprawnie, przejść na sterowanie z telefonu.

Program robota jest bardzo prosty, służy tylko demonstracji komunikacji przez bluetooth. Po odebraniu komendy (znaku) „2” robot jedzie do przodu, „8” do tyłu, „5” zatrzymuje robota. „4” i „6” zapewniają skręcanie. Program w Javie pozostaje bez zmian - wyświetla stan połączenia oraz po naciskaniu klawiszy telefonu wysyła ich kody.

Całość wygląda następująco:

Taśma na którą przykleiłem moduł nie wygląda zbyt pięknie, ale jak już pisałem to tylko testowy robot.

Filmik z działającym robotem:

Podsumowanie

Możliwości wykorzystania modułu są ogromne. Można za jego pomocą zdalnie kontrolować (debugować) program robota, kontrolować stany czujników, sterować działaniem programu. Nawet prosty przykład - zdalnego sterowania, daje dużo satysfakcji. Wykorzystanie telefonu zapewnia mobilność, której brakuje, jeśli do sterowania wykorzystujemy komputer.

Moduł KAmodBTM222 jest bardzo udanym rozwiązaniem, ułatwia zastosowanie modułu BTM222 w każdym robocie. Dzięki niemu podłączenie komunikacji przez Bluetooth do nowo projektowanego, jak i już działającego robota jest bardzo proste.

Niewątpliwą zaletą modułu jest jego uniwersalność, może pracować zarówno z napięciami 3,3V, jak i 5V. Instalacja BTM-222 na oddzielnej płytce sprawia, że moduł możemy wykorzystywać wielokrotnie - udoskonalając kolejne wersje robotów.

Zalety:

➕ Łatwość podłączenia i obsługi

➕ Praca z napięciami 3,3V oraz 5V

➕ Wbudowana antena

➕ Samodzielny moduł, możliwy do wykorzystania w kolejnych konstrukcjach

➕ Jeden moduł wystarcza do komunikacji (drugi jest już w laptopie lub telefonie)

➕ Przykładowe programy dostarczane przez producenta modułu

Wady:

➖ Problemy przy ciągłej transmisji danych, konieczne odstępy między pakietami

➖ Cena (wyższa niż samego modułu BTM-222)

Przydatne linki

http://kamami.pl/index.php?ukey=product&productID=137699 - strona producenta modułu KAmodBTM222

http://kamami.pl/index.php?ukey=product&productID=42905 - strona z modułem BTM-222

http://netbeans.org/ - darmowe środowisko do programowania w Javie

http://www.elektroda.pl/rtvforum/topic921878.html - wątek o programowaniu w Javie na telefony

http://www.midlety.net/site/index.html - kurs Javy na telefony

http://java.sun.com/javame/index.jsp - strona Sun-a, pełna dokumentacja języka Java ME

Dziękuję firmie

Kamami za dostarczenie modułu do testów.

BTRobot.zip

BT222Java.zip

BT222.zip
