3 godziny temu, kaworu napisał:

Bo jak chcesz te rezystory z fb podłaćzyc bezpośrednio do AC, to średnia wyjdzie Ci zawsze 0, i za bardzo sobie nic nie poregulujesz.

Tam jest jeszcze mostek prostowniczy db207...więc co byś zaproponował mądrzejszego??

Edit...a no zapomniałem, dałbym jeszcze kondensator elektrolityczny za mostkiem, mam akurat 680uf 400v

Edit...jednak pomyłka, mam elektrolita na 200v można dać za mostkiem zwykły kondensator foliowy 4,7uf? I tak bym takie kupował do filtracji (450v)

Edytowano Styczeń 20, 2025 przez farmaceuta

[farmaceuta]

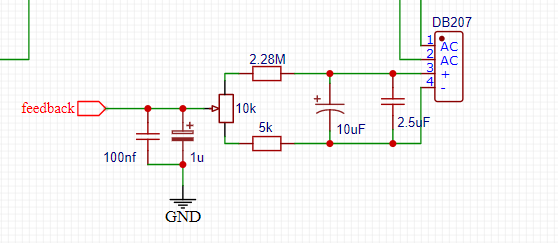

@kaworu no a teraz pojawi sie tam napiecie ktore podawalem wyzej? (jeden kondensator do wyboru)

[kaworu]

Ah bo to jest mostek prostowniczy a nie złącze. Sorry, źle zinterpretowałem. W takim razie moja poprzednia sugestia 'propos tego była błedna ;D

[farmaceuta]

2 minuty temu, kaworu napisał:

Ah bo to jest mostek prostowniczy a nie złącze. Sorry, źle zinterpretowałem. W takim razie moja poprzednia sugestia 'propos tego była błedna ;D

spoko nic sie nie dzieje ale kondensator i tak tam dac zeby mi nie skakalo napiecie tak?

[kaworu]

Uhh to zależy, im więcej tam pojemności tym późniejsza będzie Twoja reakcja na zmiany napięcia.

[farmaceuta]

6 minut temu, kaworu napisał:

Uhh to zależy, im więcej tam pojemności tym późniejsza będzie Twoja reakcja na zmiany napięcia.

tak tak rozumiem to...czyli dobieram kondensator tak ze dla pobieranego stalego pradu (w moim przypadku 200uA) musze zmagazynowac energii na ile czasu? 50ms? 100ms?

[farmaceuta]

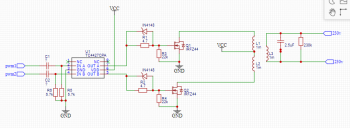

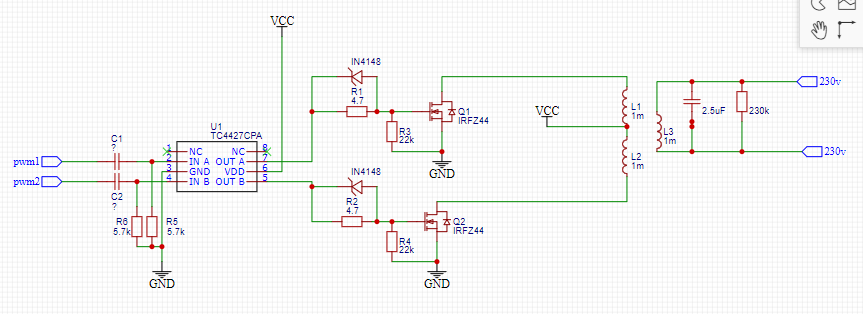

ok...podejscie dziesiaty raz... jako ze zakupilem oryginalne tranzystory irfz44 produkcji chinskiej i drivery mosfetow tc4427,tez oryginalne produkcji chinskiej () to przyszla pora aby sklecic z tego przetwoenice ktora pochodzi chociaz 30 sekund ponizej wklejam schematy i odrazu pytam o to czy kondensatory C1/C2 sa potrzebne, a jesli tak to jakiej powinny byc wartosci? zastanawia mnie tez kondensator C4 ktory bedzie niwelowal skoki na feedbacku, musi byc na tyle pojemny zeby filtrowac skoki, ale na tyle maly zeby znacznie nie opozniac reakcji feedbacku (rezystory sprzezenia jeszcze nie obliczone wiec nie zwracac uwagi na wartosci)...prosze pomozcie!

[jand]

2 godziny temu, farmaceuta napisał:

czy kondensatory C1/C2 sa potrzebne

Moim zdaniem niepotrzebne.

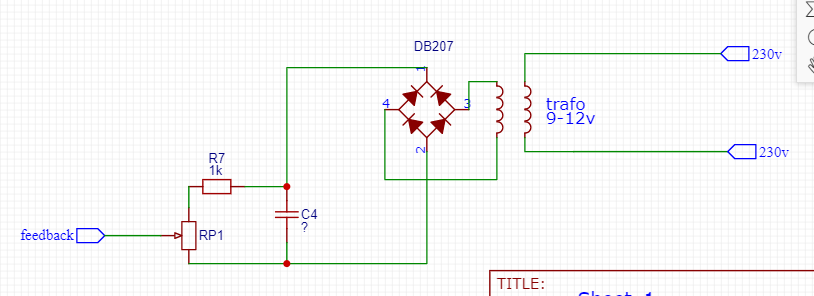

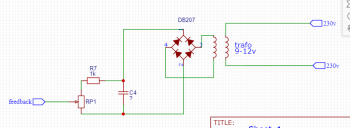

Wartość kondensatora C4 zależy od częstotliwości pracy  przetwornicy i opornika (którego nie ma) pomiędzy nim, a mostkiem.

Diody 1N4148 to są zwykle diody, a nie Zenera (takie są na schemacie).

[farmaceuta]

10 minut temu, jand napisał:

Moim zdaniem niepotrzebne.

Hmm...chodzi o to że Arduino ma taką przypadłość że zmienia stany na pinach zanim wystartuje (nie wiem czy esp32 też ma ten problem) jeśli tak to wystarczy chwilka żeby spalić tranzystory lub mogły by się włączyć nawet oba... Weź mi proszę wytłumacz jak to działa? Te kondensatory wiem że jeśli się naładują to przestają przewodzić...rozumiem że wtedy na wejściu drivera pojawi się stan niski...powiedzmy że daję high, mój kondensator przestaje przewodzić po 200us, teraz jeśli zmienię stan na przeciwny (low) to driver odrazu zmieni stan na wyjściu? Czy najpierw będzie musiał rozładować ten kondensator, a jeśli tak to ile to trwa? (Może banalne pytanie ale za cholerę nie mogę tego rozgryzdz )

16 minut temu, jand napisał:

Wartość kondensatora C4 zależy od częstotliwości pracy  przetwornicy i opornika (którego nie ma) pomiędzy nim, a mostkiem.

Rezystor w szeregu z kondensatorem do mostka tak? Powiedzmy że wyjściowa częstotliwość przetwornicy wynosiła by 20kHz...jakie by były wartości?

20 minut temu, jand napisał:

Diody 1N4148 to są zwykle diody, a nie Zenera (takie są na schemacie).

A może coś mi się głupio kliknelo...

[jand]

2 godziny temu, farmaceuta napisał:

Te kondensatory wiem że jeśli się naładują to przestają przewodzić...

Tak jest dla prądu stałego, tu mamy przebiegi zmienne. Taki kondensator nie stanowi żadnego zabezpieczenia przed niechcianymi impulsami w czasie rozruchu procesora. Przeniesie on każdy impuls, ten wstępny też.

Jeśli rzeczywiście chcesz zastosować tego rodzaju zabezpieczenie, to można sygnały sterujące przepuścić przez bramkę AND i uzależnić od opóźnionego sygnału "zasilanie OK".

W ESP32 takie impulsy też mogą się pojawić, ale tylko na określonych nóżkach.

Jeśli chodzi o kondensator C4, to jeśli stała czasowa układu RC będzie zbliżona do okresu przebiegu sterującego, to zakłócenia znacząco krótsze będą wyeliminowane. Ale i tak trzeba to zwykle robić doświadczalnie (oscyloskop się kłania).

[farmaceuta]

8 godzin temu, jand napisał:

Tak jest dla prądu stałego, tu mamy przebiegi zmienne. Taki kondensator nie stanowi żadnego zabezpieczenia przed niechcianymi impulsami w czasie rozruchu procesora. Przeniesie on każdy impuls, ten wstępny też.

Wstępny też, ale chodzi o to żeby tak dobrać ten kondensator żeby "uciął" wszystkie długie impulsy...np mam przebieg 20khz (50us) i dobrać kondensator tak żeby po powiedzmy 200us przestał przewodzić...to by chyba załatwiło ten pierwszy impuls?

8 godzin temu, jand napisał:

Jeśli rzeczywiście chcesz zastosować tego rodzaju zabezpieczenie, to można sygnały sterujące przepuścić przez bramkę AND i uzależnić od opóźnionego sygnału "zasilanie OK".

Pod jakim hasłem mogę poczytać o tym zagadnieniu??

8 godzin temu, jand napisał:

W ESP32 takie impulsy też mogą się pojawić, ale tylko na określonych nóżkach.

No wczoraj sprawdzałem i na nóżce 15 ten problem występuje...poczytam

[jand]

52 minuty temu, farmaceuta napisał:

sprawdzałem i na nóżce 15 ten problem występuje

Sprawdź na nóżkach z zakresu GPIO16 - GPIO33.

[farmaceuta]

1 godzinę temu, jand napisał:

Sprawdź na nóżkach z zakresu GPIO16 - GPIO33.

Spoko sprawdzę no a co miała by robić tutaj bramka AND? Znam jej tabelę prawdy i jakoś nie mogę sobie w głowie ułożyć jak miala by wyeliminować ten pierwszy impuls?

[farmaceuta]

@jand pytanie jeszcze odnośnie dodania diody zaporowo do mosfeta...dawać? A jak tak to może to być zwykła prostownicza??

[jand]

Bramka AND przepuszczałaby impulsy sterujące tylko wtedy, gdy pojawi się dodatkowy sygnał. A pojawiałby się on jakiś czas po włączeniu zasilania.

Jest to jednak wszystko sięganie lewą ręką do prawego ucha - najlepiej po prostu by procesor nie wysyłał fałszywych sygnałów.

6 minut temu, farmaceuta napisał:

diody zaporowo do mosfeta...dawać?

Można dać - będzie przyśpieszać rozładowanie bramki tranzystora. By jednak dobrze spełniała swoje rolę musi to być szybka dioda, np. Schottky'ego BAT85 albo 1N5819.
