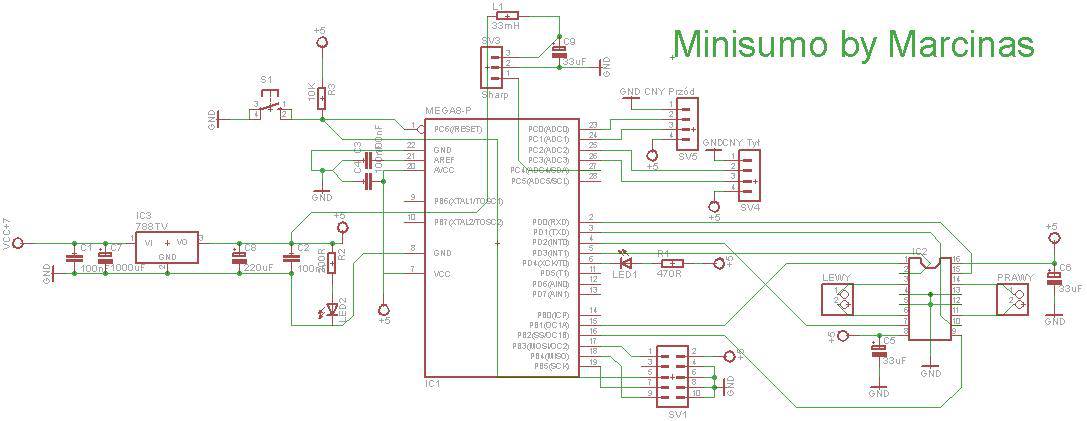

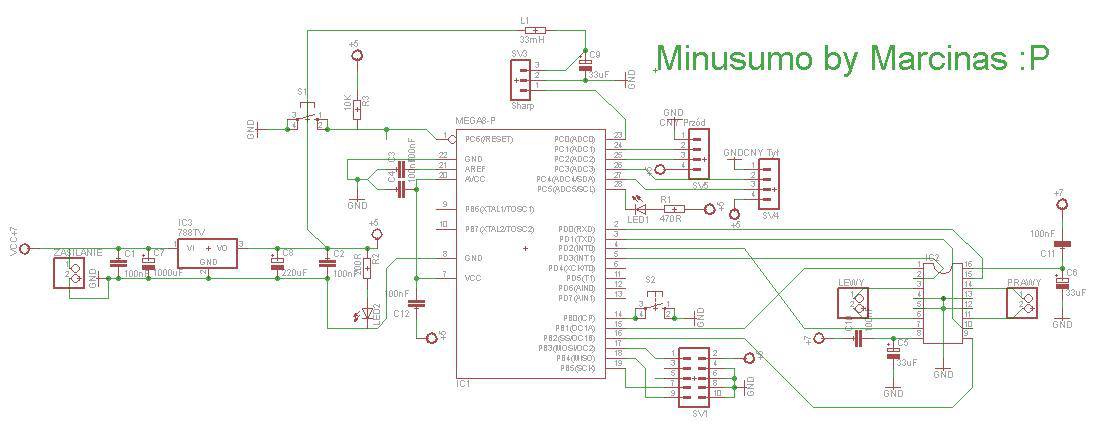

Marcinas Napisano Luty 6, 2012 Udostępnij Napisano Luty 6, 2012 Witam Wykonałem schemat do robota klasy mini sumo.Wydaje mi się ,że jest dobrze lecz lepiej dać do sprawdzenia innym lepszym 🙂 Nie wiem co jeszcze no wszytko jest na schemacie w sumie został mi już tylko dobór silników do mostka. Proszę o wszelkie uwagi jak najszybciej jest to możliwe 😃 Pozdrawiam A zapomniał bym jak coś słabo widać to mogę lepsze zdjęcia porobić Link do komentarza Share on other sites More sharing options...

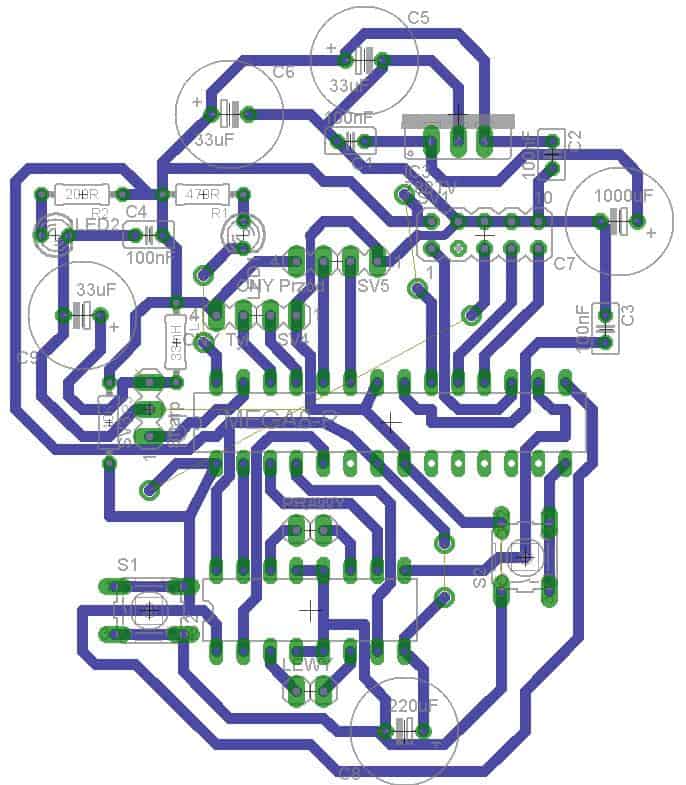

piotreks-89 Luty 6, 2012 Udostępnij Luty 6, 2012 Marcinas strasznie grube ścieżki tam gdzie być nie muszą. Prowadzenie tej ścieżki pod C2 to nie jest dobry pomysł. Ścieżki są prowadzone pod różnymi kątami, a elementy porozrzucane po całej płytce. Wiele ścieżek prowadzisz między padami i to z małymi odstępami co również dobrym nawykiem nie jest. Tym otworom pod przelotki radzę zmniejszyć średnice zewnętrzną i wewnętrzną. Link do komentarza Share on other sites More sharing options...
KD93 Luty 6, 2012 Udostępnij Luty 6, 2012 W niektórych miejscach nie będziesz w stanie poprawnie przenieść i wytrawić, koło kondensatora C9 już masz na przykład zwarcie, tak samo koło tych 3 goldpinów z lewej obok procka. Link do komentarza Share on other sites More sharing options...
mactro Luty 6, 2012 Udostępnij Luty 6, 2012 Tzn generalnie nie ma nic złego w prowadzeniu ścieżek między padami, np. takiej Atmegi. Jednak faktycznie, tak jak pisze piotreks-89, ścieżki, które tamtędy prowadzisz są zbyt grube. Dodatkowo, przy C8 i tych goldpinach na lewo od Atmegi ścieżka wchodzi Ci na pady od elementu. Polecam zapoznać się z magicznym narzędziem DRC, które samo sprawdzi, czy odstępy nie są aby za małe. Schemat narysowany szpetnie, więc nie chce mi się dokładnie analizować, która ścieżka gdzie idzie. Dziwi mnie tylko mała ilość czujników. Nawet jeśli nie masz w tej chwili dawać więcej niż jednego Sharpa, zostaw sobie chociaż goldpiny, żebyś mógł później podłączyć kolejne. Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Marcinas Luty 6, 2012 Autor tematu Udostępnij Luty 6, 2012 Czyli jaka grubość ścieżek dobrać a schemat nie ma błędów ?? No z tym kondensatorem trzeba przelotkę wtedy zrobić. Jak proponujesz te elementy rozmieścić ? Link do komentarza Share on other sites More sharing options...
piotreks-89 Luty 6, 2012 Udostępnij Luty 6, 2012 Marcinas rozmieszczenie to jest już raczej twoja kwestia, bo za bardzo myśleć mi się teraz nie chce 😋 Jak nabierzesz doświadczenia i praktyki to rozstawienie elementów samo z się przyjdzie 😉 Staraj się rozmieszczać tak jakby poszczególnymi modułami. Link do komentarza Share on other sites More sharing options...
Marcinas Luty 6, 2012 Autor tematu Udostępnij Luty 6, 2012 dobra to dzięki to wtedy od nowa biorę się do robienia tej płytki dobry pomysł zrobię na dwa sharpy może kiedyś się przyda choć mało prawdopodobne ale dobry pomysł 🙂 Jak już dziś mi się nie uda to jutro postaram się wrzucić dziś lub jutro. Dzięki Link do komentarza Share on other sites More sharing options...
MirekCz Luty 7, 2012 Udostępnij Luty 7, 2012 1. Schemat narysowany... uhhh a) Wszędzie masz znaczniki 5V, a do zasilania sharpów prowadzisz ścieżkę przez pół płytki... b) Sygnały zawsze powinny wchodzić/wychodzić z pina układu na zewnątrz, nie do wewnątrz - coś takiego jest strasznie nieczytelne c) Mostek zasilany z tych samych 5V co procesor - to nie będzie działać d) Brak 100nF przy mostku na zasilaniu VCC i przy procesorze e) Naucz się wykorzystywać nazywanie linii i zamiast ciągnąć je przez całą płytkę to tylko rysujesz drobny kawałek i ustawiasz nazwę 2. Płytka a) Jako że schemat ma kilka poważnych błędów to jest do zrobienia od zera... b) Miejscami masz dużo miejsca dookoła ścieżek, a mimo to pchasz je bardzo blisko, a kawałek dalej jest pusto (szczególnie koło pinów procesora) c) Tak jak koledzy zauważyli z tym przechodzeniem między pinami procesora to przemyśl - czy dasz radę to wytrawić o ile robisz sam i zrób w tym miejscu gdzie przechodzisz między pinami ciut cieńszą ścieżkę... d) Sprawdź w DRC jakie masz odstępy między elementami. Dla płytek robionych w domu polecałbym min. 12milsów (o ile wiesz jak to robić), dla płytek robionych na zewnątrz wg. zaleceń producenta (zazwyczaj 8-10milsów spokojnie przechodzi) Link do komentarza Share on other sites More sharing options...
fish Luty 7, 2012 Udostępnij Luty 7, 2012 Tak przy okazji - zasilanie skądś musi się wziąć, prawda? Dodaj jakieś złącze. Link do komentarza Share on other sites More sharing options...
Marcinas Luty 7, 2012 Autor tematu Udostępnij Luty 7, 2012 1. Schemat narysowany... uhhha) Wszędzie masz znaczniki 5V, a do zasilania sharpów prowadzisz ścieżkę przez pół płytki... b) Sygnały zawsze powinny wchodzić/wychodzić z pina układu na zewnątrz, nie do wewnątrz - coś takiego jest strasznie nieczytelne ( c) Mostek zasilany z tych samych 5V co procesor - to nie będzie działać ( d) Brak 100nF przy mostku na zasilaniu VCC i przy procesorze () e) Naucz się wykorzystywać nazywanie linii i zamiast ciągnąć je przez całą płytkę to tylko rysujesz drobny kawałek i ustawiasz nazwę to najpierw poprawię schemat 2. Płytka a) Jako że schemat ma kilka poważnych błędów to jest do zrobienia od zera... b) Miejscami masz dużo miejsca dookoła ścieżek, a mimo to pchasz je bardzo blisko, a kawałek dalej jest pusto (szczególnie koło pinów procesora) c) Tak jak koledzy zauważyli z tym przechodzeniem między pinami procesora to przemyśl - czy dasz radę to wytrawić o ile robisz sam i zrób w tym miejscu gdzie przechodzisz między pinami ciut cieńszą ścieżkę... d) Sprawdź w DRC jakie masz odstępy między elementami. Dla płytek robionych w domu polecałbym min. 12milsów (o ile wiesz jak to robić), dla płytek robionych na zewnątrz wg. zaleceń producenta (zazwyczaj 8-10milsów spokojnie przechodzi) 1 A)dobra zmieniłem B)Ok będę poprawiał c)nie rozumiem to jak mam to zmienić ?? D)dodałem e)zastosowałem to przy złączu kandy złącze 5 2. Płytkę sam będę wykonywał tak jak zawsze ale najpierw schemat musi być 100% dobry Link do komentarza Share on other sites More sharing options...
Carpe Diem Luty 7, 2012 Udostępnij Luty 7, 2012 c)nie rozumiem to jak mam to zmienić ?? Zasilanie silników bierz sprzed stabilizatora. Link do komentarza Share on other sites More sharing options...
MirekCz Luty 7, 2012 Udostępnij Luty 7, 2012 c)nie rozumiem to jak mam to zmienić ?? Zasilanie silników bierz sprzed stabilizatora. A to dlatego, że: 1. Stabilizator nie da tak dużego prądu jak potrzebują silniki 2. Pobierając napięcie z tego samego miejsca co procesor wrzucasz masę zakłóceń, co najczęściej kończy się zupełnym zawieszeniem procesora w momencie uruchomienia silników z powodu nagłego spadku napięcia Link do komentarza Share on other sites More sharing options...

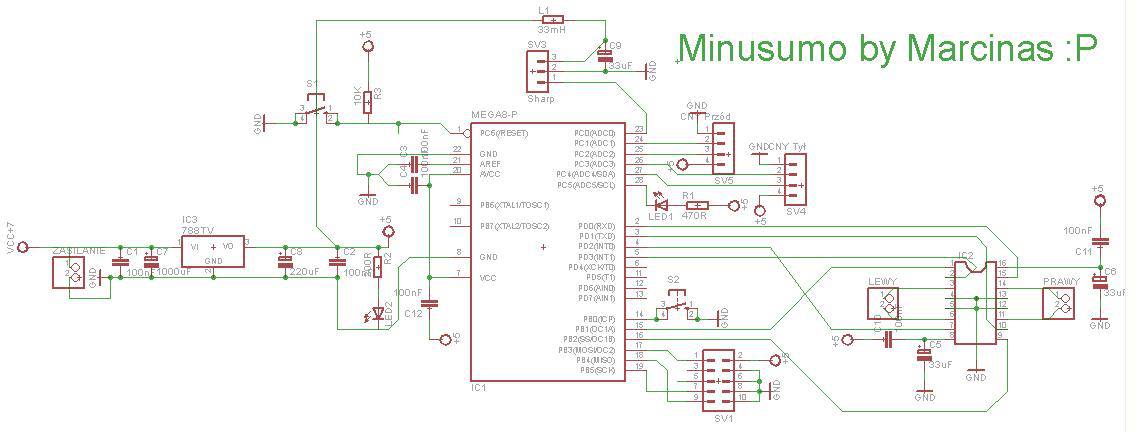

Marcinas Luty 7, 2012 Autor tematu Udostępnij Luty 7, 2012 c)nie rozumiem to jak mam to zmienić ?? Zasilanie silników bierz sprzed stabilizatora. A to dlatego, że: 1. Stabilizator nie da tak dużego prądu jak potrzebują silniki 2. Pobierając napięcie z tego samego miejsca co procesor wrzucasz masę zakłóceń, co najczęściej kończy się zupełnym zawieszeniem procesora w momencie uruchomienia silników z powodu nagłego spadku napięcia Dobra zmieniłem dziękuje za wyjaśnienie. Mam pytanie jakie śliniki można zastosować bo jeszcze żadnych nie kupiłem. to tu ostateczna wersja schematu. Link do komentarza Share on other sites More sharing options...
fobos319 Luty 8, 2012 Udostępnij Luty 8, 2012 Tan na to patrze i nie wiem jak ty widzisz to zasilanie procesora ?? VCC przez kondensator . Podstawowa rada poprzeglądaj schematy na forum a na pewno się dużo nauczysz. Popraw to zasilanie procesora 5V podaj na VCC ,GND na GND i równolegle do nich ten kondensator 100n . Teraz dojrzałem, że w 1 poście masz dobrze zasilany procesor a teraz taki byk zrobiłeś. Powodzenia Link do komentarza Share on other sites More sharing options...
dondu Luty 8, 2012 Udostępnij Luty 8, 2012 Z zasilaniem mostka H ten sam problem 🙂 Link do komentarza Share on other sites More sharing options...
