Na razie idzie gładko 🙂 Intuicyjnym jest, że połączenie szeregowo rezystorów sumuje ich rezystancję, lecz ciut zaskoczyło mnie, że połączenie równoległe rezystorów da mi wartość mniejszą od najmniejszego użytego rezystora w takim połączeniu. Znajdę gdzieś wizualizacje takiego połączenia równoległego? Tak jak analogia do wody i tamy.

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

  • Treker zmienił tytuł na: Kurs elektroniki – #2 – multimetr, pomiary, rezystory

Witam. Gratuluję kolejnego świetnego poradnika z tego kursu! 😄 Szczerze mówiąc, przy pierwszej lekcji troszkę się nudziłem, ale teraz widzę, że kurs elektroniki powoli się rozkręca i zaczyna być coraz ciekawiej. Aż do tego stopnia, że przy odrabianiu Waszej pracy domowej i samodzielnym eksperymentowaniu spędziłem cały wczorajszy wieczór, jak i parę godzin dzisiejszego popołudnia. A to przecież dopiero początek… Skoro tyle satysfakcji daje zabawa z samymi prostymi rezystorami, to już sobie mogę wyobrazić, jak ciekawie będzie, gdy dojdę do większej ilości jeszcze ciekawszych elementów elektronicznych. W każdym razie, dziękuję za kurs! 🙂

Przy okazji, prosiliście, aby pochwalić się swoim „elektronicznym bałaganem”. Tak więc ułożyłem sobie na szybko parę prostych, acz ciekawszych układów, których złożenie pomogło mi lepiej opanować temat.

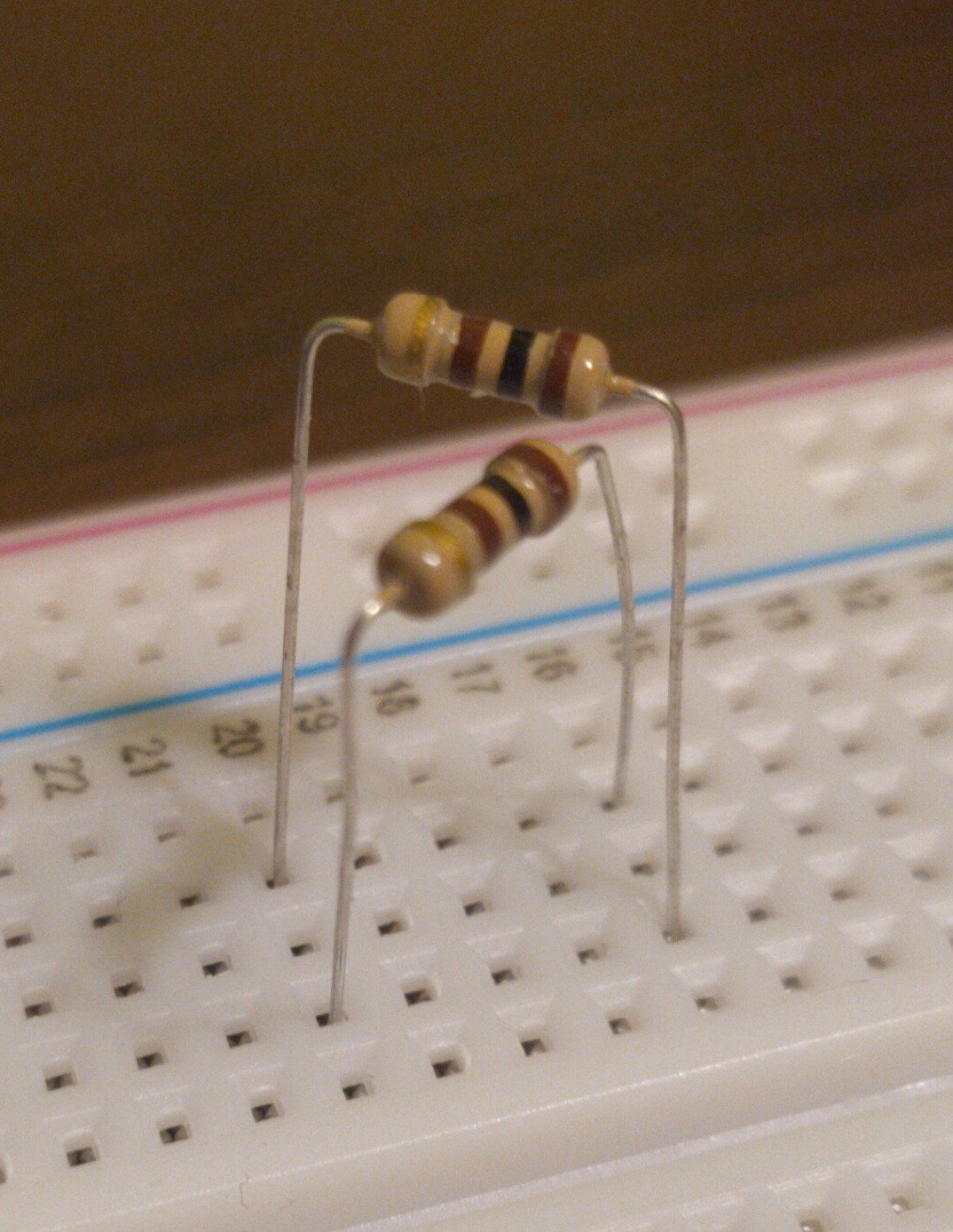

  • To jest taki troszkę przekombinowany sposób na połączenie równoległe… 😉
    Rz = 100 Ω / 2 = 50 Ω

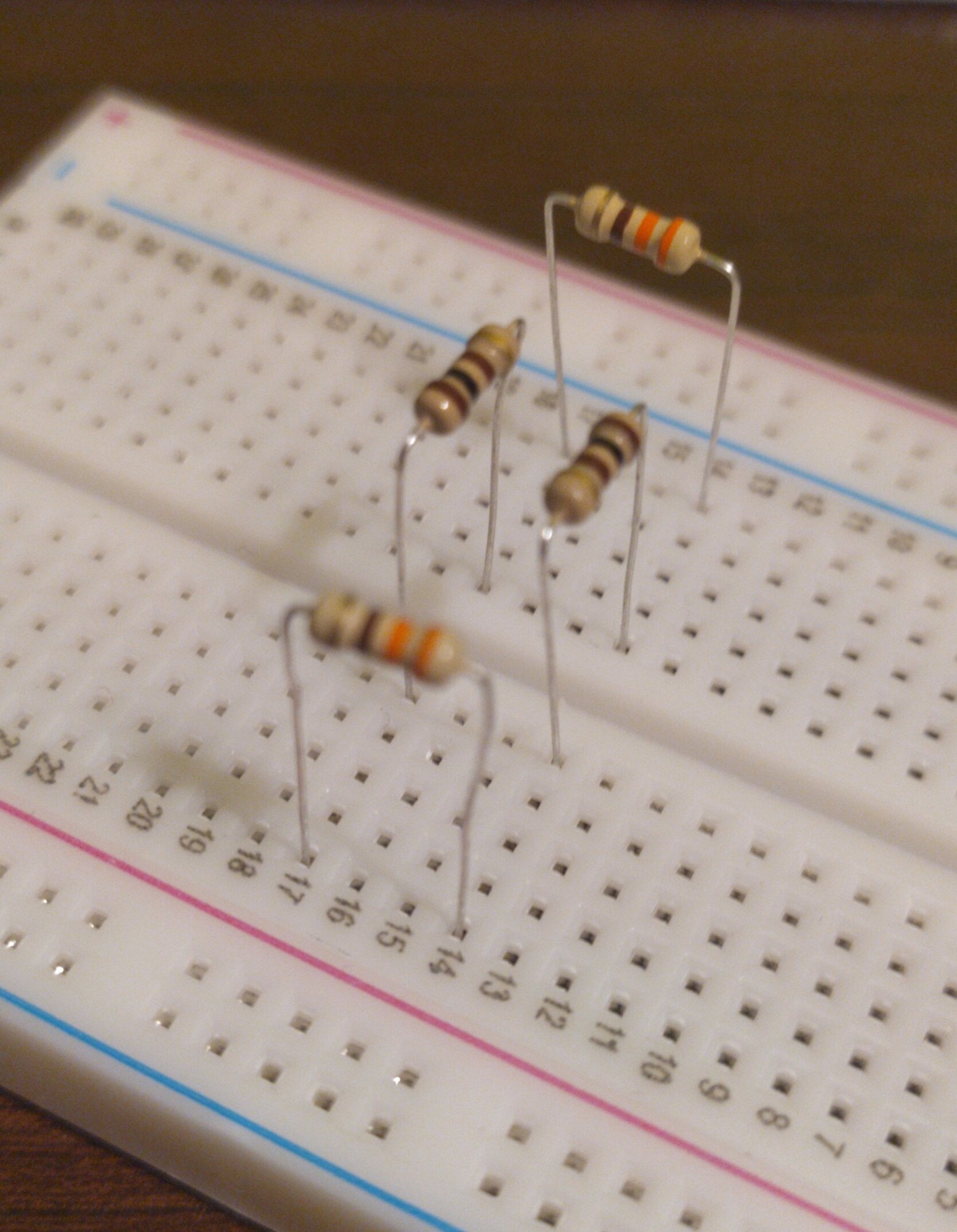

  • Tutaj jest połączenie szeregowe trzech rezystorów, które wraz z rezystorem 10 kΩ tworzą parę równoległą.
    Rz = (1 kΩ + 0,1 kΩ + 1 kΩ) × 10 kΩ / (1 kΩ + 0,1 kΩ + 1 kΩ + 10 kΩ) = (2,1 × 10 / 12,1) kΩ ≈ 1,74 kΩ

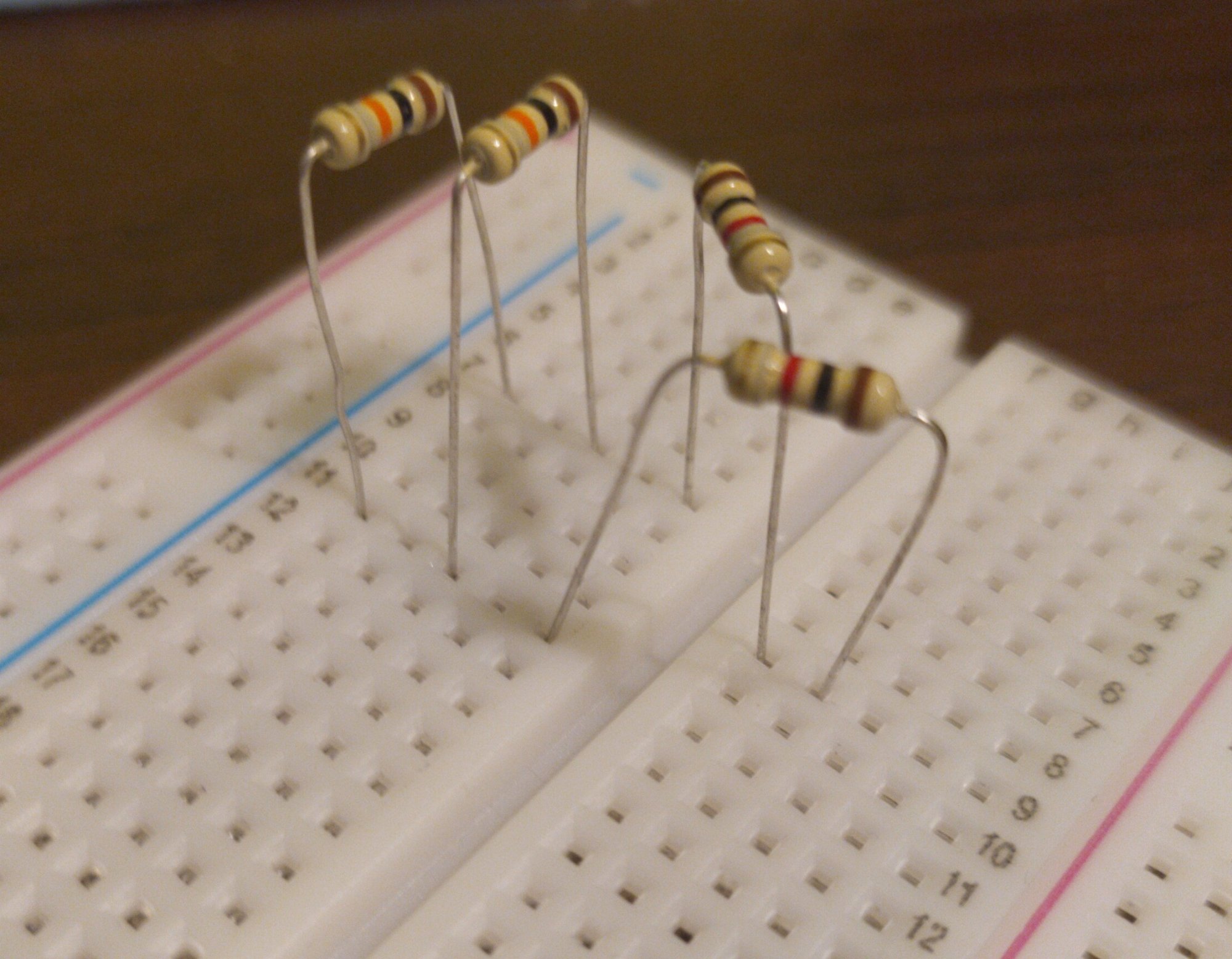

  • Dalej mamy połączenie szeregowe dwóch par równoległych oraz samodzielnego rezystora.
    Rz = 330 Ω / 2 + 1 kΩ + 100 Ω / 2 = 165 Ω + 1 kΩ + 50 Ω = 1,215 kΩ

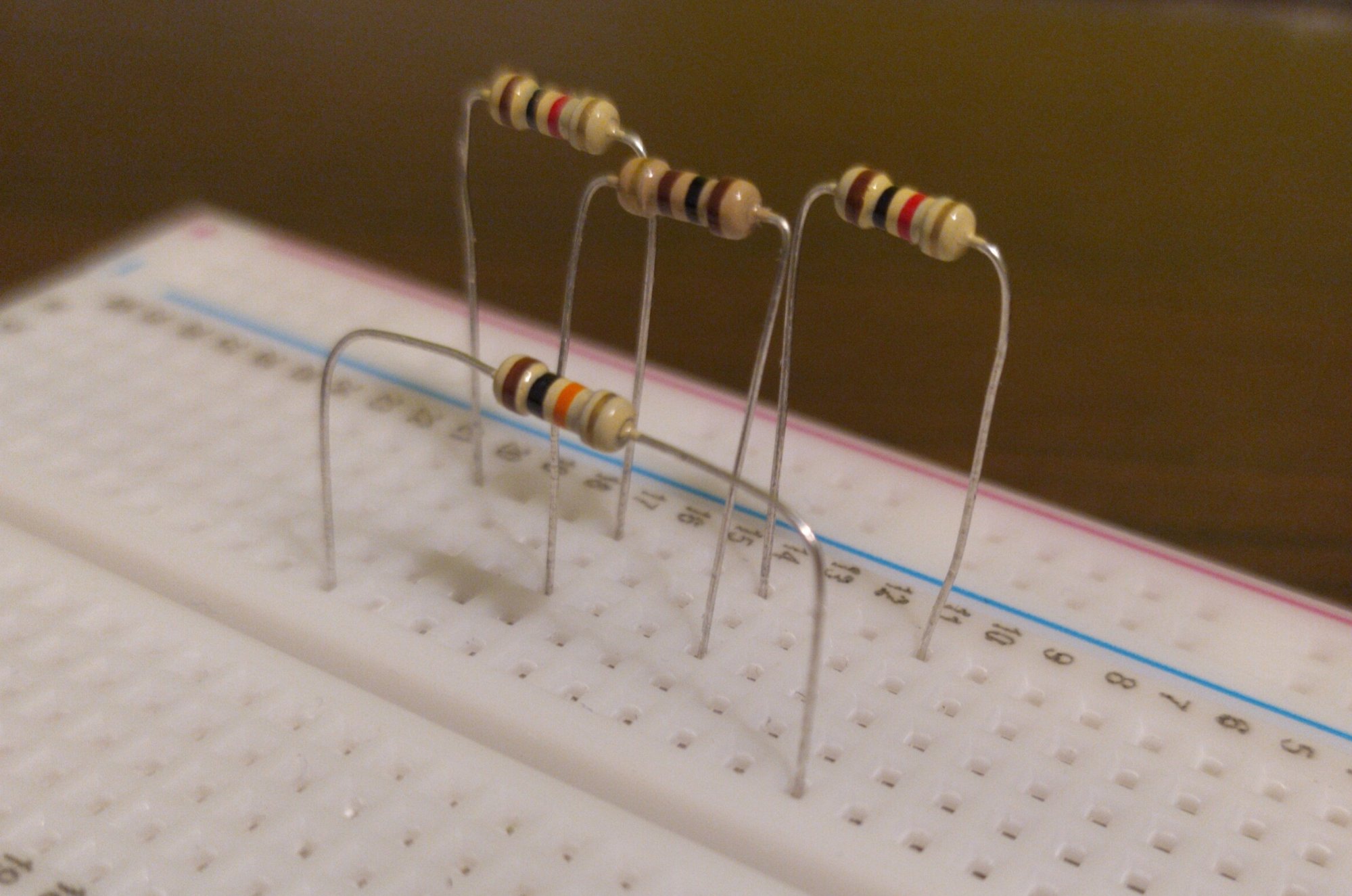

  • Kolejne zdjęcie pokazuje połączenie równoległe jednego rezystora oraz drugiej rezystancji „zlepionej” z trzech innych rezystorów połączonych szeregowo. Opisałem to oczywiście swoimi słowami, jak ja to widzę, może ktoś ma lepszą, profesjonalną nazwę na taki układ? 🤔 W każdym razie, rezystancja zastępcza różni się w zależności od tego, którą parę równoległą badam – czyli czy przyłożę miernik do rezystora 100 Ω, czy do któregoś 330 Ω. O ile jestem w stanie poukładać to sobie logicznie w głowie i nawet wyliczyć samemu obie możliwe rezystancje, to nie bardzo wiem, z czego to wynika, że w praktyce możliwe jest zrobienie czegoś takiego… 😜 Czy ktoś z większym doświadczeniem mógłby mi objaśnić, jak to konkretnie działa od strony elektronicznej?
    Podaję obliczenia dla dwóch możliwych rezystancji: Rz1 – w przypadku przyłożenia sond do nóżek opornika 100 Ω; Rz2 – pomiar przy nóżkach rezystora 330 Ω.
    Rz1 = (330 Ω + 100 Ω + 330 Ω) × 100 Ω / (330 Ω + 100 Ω + 330 Ω + 100 Ω) = (760 × 100 / 860) Ω ≈ 88,4 Ω
    Rz2 = (100 Ω + 330 Ω + 100 Ω) × 330 Ω / (100 Ω + 330 Ω + 100 Ω + 330 Ω) = (530 × 330 / 860) Ω ≈ 203,4 Ω

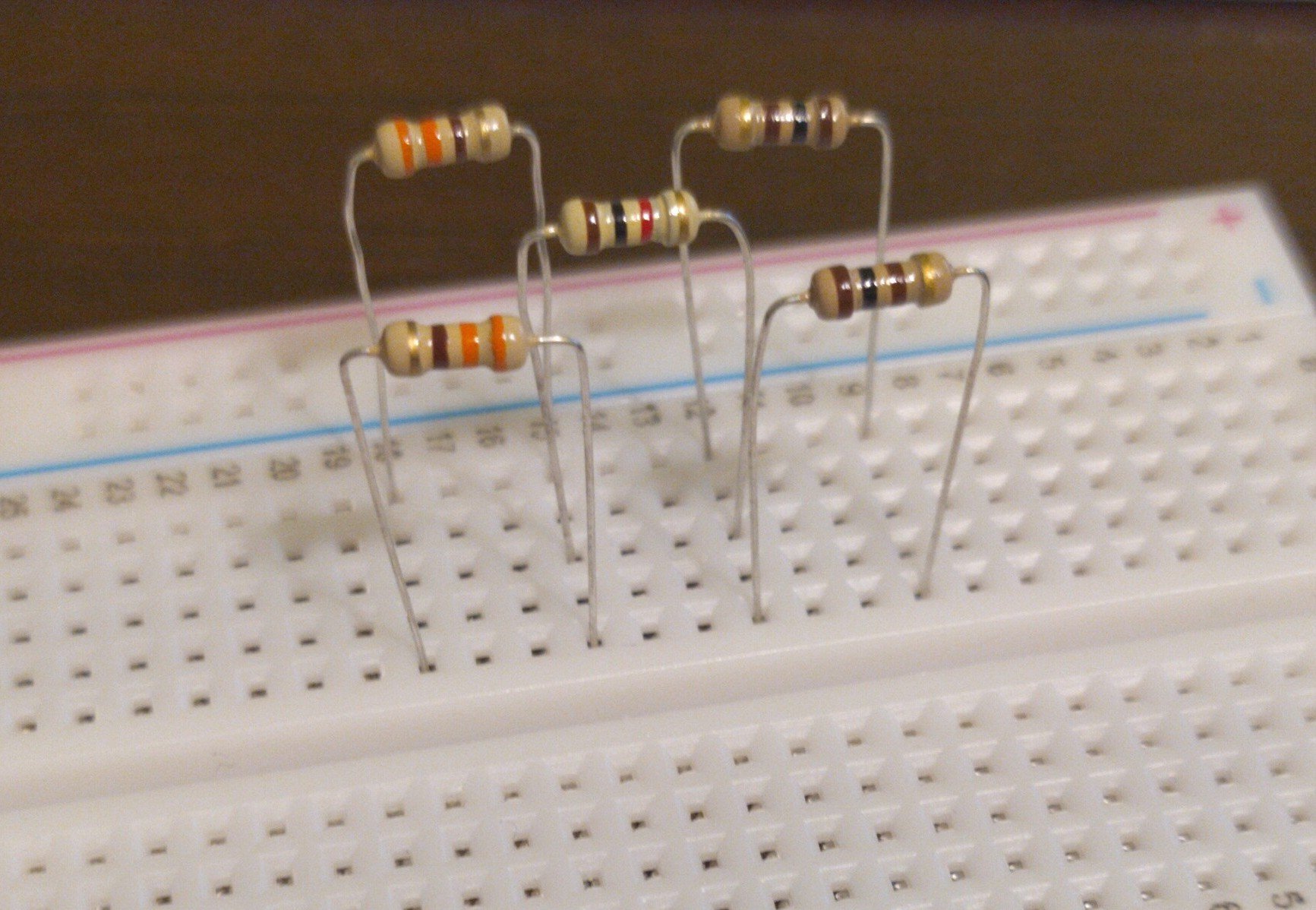

  • Na deser mamy nieco dziwaczne, potrójne połączenie równoległe, którego trzecim elementem składowym jest nietypowe połączenie szeregowe dwóch rezystorów. 😁
    Opór zastępczy wyliczam nie ze wzoru ogólnego, lecz za pomocą rozbicia działań na dwie części:
    Rab = 10 kΩ / 2 = 5 kΩ
    Rz = Rab × 2 kΩ / (Rab + 2 kΩ) = [5 × 2 / (5 + 2)] kΩ ≈ 1,43 kΩ

Mam nadzieję, że może przy okazji inni początkujący też skorzystają z moich przykładów. 🙂 Ja natomiast porzucam już temat drugi, który sobie grubo przećwiczyłem, i jutro przysiadam do nauki nad tematem trzecim.

Raz jeszcze wielkie podziękowania dla autorów tego świetnego kursu, który z czasem okazuje się coraz ciekawszy i bardziej dynamiczny. 😄

  • Lubię! 1
Link to post
Share on other sites

@Narciarz Cieszymy się że kurs jest ciekawy, faktycznie są momenty trochę nudniejsze ale takie pogadanki też są potrzebne 🙂

Fajnie że wrzuciłeś zdjęcia, tylko taka jedna uwaga na przyszłość, uważaj na nóżki rezystorów. Sam czasem wpinam tak jak ty, ale takie długie mogą się stykać, a jak elementy są wyjęte prosto z taśmy to może być też na nich klej, który brudzi styki, co czasem powoduje brak połączenia.

Powodzenia z kolejnymi zadaniami!

  • Lubię! 1
Link to post
Share on other sites

Chciałbym się upewnić, że dobrze rozumiem pojęcia "grzeje się" i "pobiera prąd" na temat rezystorów. Czy to się po prostu ot tak przelicza na straty...

Załóżmy, że mam akumulator o pojemności 1200mAh o napięciu 6V oraz "warunki idealne" - których nigdy mieć nie będę, ale tak teoretycznie. Jeżeli podłączę do tego tego źródła 10 rezystorów stawiających opór 100Ω, co w sumie daje 1kΩ i będzie to pobierać prąd o natężeniu 6mA, to czy w takim przypadku akumulator rozładuje się po około 200 godzinach? Tylko przez te rezystory?

Link to post
Share on other sites

@enikan

1 minutę temu, enikan napisał:

rozładuje się po około 200 godzinach?

Tak będzie, w praktyce wraz z rozładowaniem prąd będzie spadał, bo napięcie będzie maleć, dla 5V będzie już tylko 5mA więc ten czas rozładowania będzie inny.

Z "rezystorów" robi się grzejniki elektryczne, są to takie grzałki.

W tych obliczeniach warto brać pod uwagę moc, jeżeli przez taki rezystor 100R płynie prąd 6mA, masz ich 10 to spadek napięcia na 1 sztuce to 6/10V = 0,6V to moc która zamieni się na ciepło, dla pojedynczej sztuki będzie P = 6mA*0,6V = 3,6mW - bardzo mało. Rezystory które masz z kursu to 1/4W = 250mW  (maksymalne ciepło jakie mogą oddać) więc jest z ogromnym zapasem.

Gdybyś jednak dał zamiast 10 rezystorów tylko 1k to wtedy moc na nim będzie inna. Prąd ten sam 6mA, ale spadek już cały 6V, wtedy moc to P = 6mA*6V = 36mW. Dalej akceptowalne ale jak widać większe. Więcej o mocy możesz poczytać w osobnym artykule.

  • Pomogłeś! 1
Link to post
Share on other sites

Aha.

Pomijając te zależności z mocą, zastanawiałem się tylko czy te 1200mAh najzwyczajniej dzieli się przez 6mA na rezystory i szacunkowo wychodzi 200h. Chciałem się upewnić, że nie popełniam jakiegoś śmiesznego błędu z przecinkami, przeliczaniem jednostek albo w ogóle rozumieniem pojęcia "rezystor - zużywa prąd i tyle". Taki sobie przykład na poczekaniu wymyśliłem, bo tak naprawdę coś mi się nie zgadzało w przeliczaniu szacunkowego zużycia prądu przez Arduino z czymś tam domontowanym...

Dzięki 😉

Link to post
Share on other sites
48 minut temu, Gieneq napisał:

...jeżeli przez taki rezystor 100R płynie prąd 6mA...

100R => 60mA 😉

No i zapomniałem napisać, że w tym przykładzie wyobrażałem sobie 10 oporników 100Ω podłączonych szeregowo. Ale zauważyłeś i tak czy inaczej dogadaliśmy się, a mnie oświeciło...

Edytowano przez enikan
Link to post
Share on other sites

@enikan

2 minuty temu, enikan napisał:

Tak czy inaczej dogadaliśmy się, a mnie oświeciło...

Tak dogadaliśmy się podwójnie, bo tam wyszedł skrót myślowy, 6mA miałem na myśli rozpatrując pojedynczy opornik działający w szeregu 10 innych.

20 minut temu, enikan napisał:

zastanawiałem się tylko czy te 1200mAh najzwyczajniej dzieli się przez 6mA

Tak obliczenia są ok.

I = 6V/(10*100R) = 6V/1k = 6mA

Caku = I*t = 1200 mA*h => t = Caku/I

t = 1200mAh/6mA = 200h

  • Pomogłeś! 1
Link to post
Share on other sites
