Kurs Arduino - #3 - UART (komunikacja z PC), zmienne


Pomocna odpowiedź

#define green 8
#define red 9

String odebraneDane = ""; // Pusty ciąg odebranych danych

void setup() {
  Serial.begin(9600); // Uruchomienie komunikacji
  pinMode(green, OUTPUT); //konfiguracja Wyjść
  pinMode(red, OUTPUT);

  digitalWrite(green, LOW); // wyłączamy diody
  digitalWrite(red,LOW);
}

void loop(){
  if(Serial.available() > 0) { // Czy Arduino odebrało dane
    // Jeśli tak, to odczytujemy je do znaku końca linii i zapisz w zmiennej odebraneDane
    odebraneDane = Serial.readStringUntil('n');

    if(odebraneDane == "green") { //Jeśli odebrane słowo "green"
      digitalWrite(green, HIGH); // To włączamy diodę zieloną
      delay(1000);
      digitalWrite(green, LOW);
    }

    if ( odebraneDane == "red") { // jesli odebrano słowo "red"
      digitalWrite(red, HIGH); // To włączamy diodę czerwoną
      delay(1000);
      digitalWrite(red, LOW);
    }
  }
}

ja mam mianowicie taki kod i działa mi tylko dioda czerwona przy wywołaniu w monitorze szeregowym , czy coś tu jest źle wpisane ?

Link to post
Share on other sites

@Bartroz niezabardzo mogę sobie wyobrazić jak to może wyglądać, mógłbyś wrzucić zdjęcie? Dla testu możesz spróbować inny monitor, np TeraTerm albo Putty z ustawieniami dla "Serial".

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

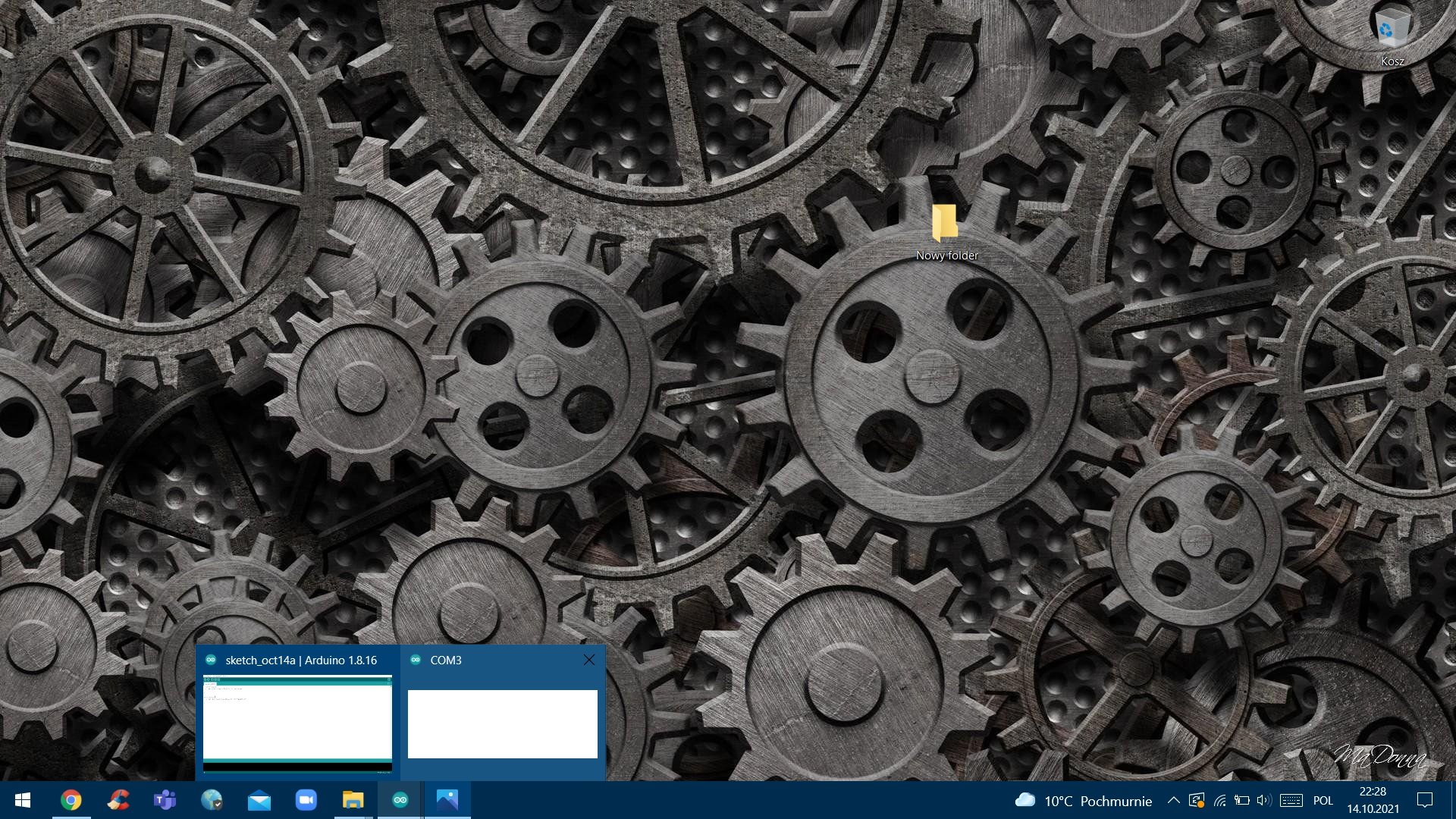

@Gieneq  Po włączeniu monitoru portu szeregowego z zakładki narzędzia, uruchamia mi okno jednak nie mogę go odpalić. A próba najechania na niego kursorem skutkuje brakiem reakcji, to jakby monitor się uruchamiał i natychmiastowo zawieszał i nie reagował. Na dołączonej grafice najechałem na okno z moniotorem (COM3) jednakże pokazuje od razu mój pulpit.
