Pytania do przykładu z mosfetem.

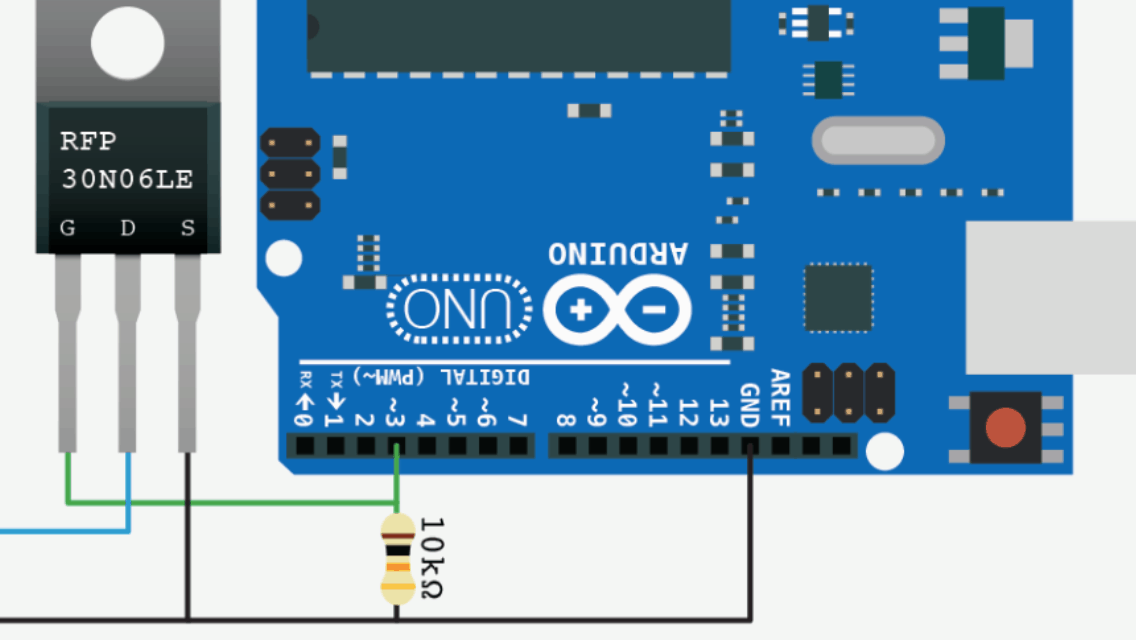

Jaka jest różnica między rezystorem podłączonym szeregowo do tranzystora, a podciągniętym do masy (ta jak na poniższym rysunku)?

[Wojciech 25]

Podłączony szeregowo ogranicza prąd "ładujący bramkę", bo każdy tranzystor ma pewną pojemność, którą trzeba naładować do określonego napięcia, aby zaczął przewodzić.

Rezystor podłączony tak jak na rysunku - do masy sprawia, że w czasie gdy na pinie jest stan nieustalony (wysokiej impedancji) np. gdy pin jest wejściem albo procesor jest w stanie resetu/programowania napięcie na tym pinie nie "szaleje" (jest w przypadkowym stanie) tylko utrzymuje się na nim poziom masy. Zapobiega to dziwnym zachowaniom urządzenia sterowanego przez tranzystor w sytuacjach wspomnianych powyżej.

[dsk 0]

Niestety po równoległym podpięciu opornika pod buzzer nadal dźwięk jest bardzo cichy. W kursie było napisane, że opornik powinien rozładować energię. Niestety nic takiego się nie dzieje. Ktoś spotkał się z podobnym problemem? Jeśli tak będę wdzięczny za umieszczenie rozwiązania.

Pozdrawiam

DSK

[Treker 2817]

dsk, napisałeś, że buzzer jest nadal "bardzo cichy", to dość niejednoznaczne określenie Kluczowe jest, czy słyszysz różnicę, gdy rezystor jest lub go nie ma? Jak dokładnie jest u Ciebie? Jeśli nie słyszysz różnicy, to obstawiam błąd w połączeniach.

[Polecacz 101]

Szukasz producenta PCB? Sprawdź firmę JLCPCB. Dlaczego warto?
   • Prototypy PCB 2-warstwowe za 2$ (gotowe w 24 godziny)
   • Prototypy PCB 4-warstwowe za 5$
   • Montaż SMT od 7$
   • Produkcja w profesjonalnej fabryce (zobacz film)
Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce

[orbit6 0]

Czemu używasz pinów Ax do zwykłych zadań?

[Treker 2817]

orbit6, a dlaczego nie ? Te piny mogą tak samo pracować jako piny cyfrowe. To, że mogą być wejściami analogowymi, to tylko ich druga funkcja (tak jak Rx/Tx/PWM w przypadku innych pinów).

[Mellon 7]

Bardzie sformułowałbym wyższe napięcie od napięcia zasilania układów cyfrowych. Mamy przecież wysokonapięciowe tranzystory mocy używane w energoelektronice np. IXTK32P60P Tranzystor: P-MOSFET; unipolarny; -600V; -32A; 890W; TO264

Producent: IXYS Oznaczenie producenta: IXTK32P60P.

[SOYER 282]

Cześć, poczytałem dzisiaj trochę o częstotliwościach poszczególnych tonów. Poniżej sketch z "gamą na buzzer bez generatora" . Plus mała melodyjka

Gdyby ktoś potrzebował to proszę bardzo:

void setup() {
 pinMode(A15, OUTPUT); //Konfiguracja A5 jako wyjście
}

void loop() {
nC();
nD();
nE();
nF();
nG();
nE();
nG();
nE();
nE();
nE();
nD();
nD();
nC();
delay(1000);
nE();
nE();
nD();
nD();
nE();
nE();
nF();
delay(200);
nE();
nE();
nD();
nD();
nE();
nE();
nF();
delay(200);
nE();
nE();
nD();
nD();
nC();
delay(2000);
}

void nC(){
  tone(A15, 1046);
 delay(300);
 noTone(A15);
 delay(20);
}
void nD(){
 tone(A15, 1174);
delay(300);
 noTone(A15);
 delay(20);
}
void nE(){
 tone(A15, 1318);
delay(300);
 noTone(A15);
 delay(20);
}
void nF(){
 tone(A15, 1396);
delay(300);
 noTone(A15);
 delay(20);
}
void nG(){
 tone(A15, 1568);
delay(300);
 noTone(A15);
 delay(20);
}
void nA(){
 tone(A15, 1760);
delay(300);
 noTone(A15);
 delay(20);
}
void nH(){
 tone(A15, 1975);
delay(300);
 noTone(A15);
 delay(20);
}
void gC(){
 tone(A15, 2093);
delay(300);
 noTone(A15);
 delay(20);
}

Zrobione na szybko na delayach ale wszystko da się przerobić...

Pozdrawiam.

[Gregorio 1]

Połączenie lekcji o czujniku odległości oraz buzzerach. Powietrzna struna

Trekker wykorzystałem Twoją funkcję zmierzOdleglosc() zmieniając zapis na bardziej czytelny dla mnie, mam nadzieję, że nie masz mi tego za złe :->

Kod programu:

// Zmieniając odległość reki od czujnika odległości zmieniamy dżiwięk wydawany przez buzzer.

#define trig 12
#define echo 11
#define struna A5

// Dwuoktawowy zakres struny
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988


int dzwieki[24];  // Tabela z wartosciami czestotliwosci dzwieków
int prog;         // Aktualne polozenie palca na naszej powietrznej strunie
int odleglosc;
int poltony=1;      // Zmiana dźwieku co pół tonu.
int glissando=0;   // Płynna zmiana dźwięku.
                         // Możliwe zastosowanie przycisuku dla zmiany trybu.
void setup() {
 Serial.begin (9600);
 pinMode(trig, OUTPUT);
 pinMode(echo, INPUT);
 pinMode(struna, OUTPUT);
}

void loop()
{
   if (poltony==1) // Praca w trybie półtonowym
   {
     int a;
     a=zmierz_odleglosc();
     if(a>50)a=50;           // Ograniczenie działania czujnika odległosci do 50 cm. Mozna zwiększyć tę wartośc aby moc łatwiej trafiac w dzwieki

     prog=map(a,0,50,0,23);  // Skalowanie odleglosci z czujnika na polozenie palca na odpowiednim progu/dzwieku

     int dzwieki[]={NOTE_C4, NOTE_CS4, NOTE_D4, NOTE_DS4, NOTE_E4, NOTE_F4, NOTE_FS4, NOTE_G4, NOTE_GS4, NOTE_A4, NOTE_AS4, NOTE_B4,NOTE_C5, NOTE_CS5, NOTE_D5, NOTE_DS5, NOTE_E5, NOTE_F5, NOTE_FS5, NOTE_G5, NOTE_GS5, NOTE_A5,NOTE_AS5, NOTE_B5};

     tone(struna,dzwieki[prog]);
     delay(200);
   }

   if (glissando==1) //// Praca w trybie glissando
   {
     int a;
     a=zmierz_odleglosc();
     if(a>50)a=50;
     prog=map(a,0,50,262,988);
     tone(struna,prog);
     delay(100);
   }
}
int zmierz_odleglosc()
{
 long czas, odleglosc;
 digitalWrite(trig, LOW);
 delayMicroseconds(2);
 digitalWrite(trig, HIGH);
 delayMicroseconds(10);
 digitalWrite(trig, LOW);
 czas = pulseIn(echo, HIGH);
 odleglosc = czas / 58;
 return odleglosc;
}

[Treker 2817]

Gregorio, niestety do muzyki mam wybitny antytalent, więc od tej strony na pewno programu nie ocenię. Jednak od strony Arduino wszystko wygląda bardzo fajnie. Powodzenia z dalszymi eksperymentami

[noniwoo 0]

Próbuje podłączyć zewnętrzne źródło sygnału audio, wzmocnić za pomocą mosfeta i wyprowadzić na buzzer bez generatora, ale nie bardzo wiem jak się do tego zabrać.

Sygnał audio podaję przez minijack wpięty do telefonu z jednej strony. Z drugiej mam piny wpięte w płytkę stykową. Jak podłączyć jeden z kanałów audio z minijacka do schematu przedstawionego na stronie (Arduino + mosfet + buzzer)?

Z tego co czytałem w internecie należy łączyć uziemienia dwóch urządzeń, w tym przypadku GND Arduino i jacka, jednak sygnał audio jest prądem zmiennym, czy więc nie zaszkodzi to Arduino?

[Treker 2817]

noniwoo, _kurssprzet

[D3binski 10]

@Treker dobrze myślę, że za gate w omawianym tu tranzystorze mosfet jest odpowiedzialne skrajne wyprowadzenie zamiast środkowego tak jak w omawianym tranzystorze w kursie elektroniki? Jeśli tak, to czy da sie określić kiedy baza jest w konkretnym miejscu?

Pozdrawiam :)

[Treker 2817]

17 minut temu, D3binski napisał:

Jeśli tak, to czy da sie określić kiedy baza jest w konkretnym miejscu?

Jest na to jeden, zawsze skuteczny sposób - trzeba to sprawdzać w dokumentacji producenta. Czyli wpisujemy w Google symbol układu z dopiskiem "datasheet" otwieramy PDFa i sprawdzamy na rysunku. To jedyna w 100% pewna metoda, na sprawdzenie kolejności wyprowadzeń (dowolnego układu)

[gielo 7]

To ja mam takie pytanie, bo coś mi pomysłów brakuje. Jak to rozwiązać od strony elektronicznej, może ktoś ma pomysł. Chodzi o to by po zaniku zasilania (odłączeniu), dźwięk nie zanikał raptownie ale z np. 2sek opóźnieniem, ściszając się. Próbowałem z kondensatorem ale coś mi nie wychodzi :] Ma ktoś jakieś pomysły?
