[Dla początkujących] Przepis na robota - w pełni programowalny Line Follower

[andyy92]

Jeszcze takie pytanie odnośnie tych serw modelarskich. Czy te kabelki mogę przy samych końcach uciąć czy trzeba jak jakoś odlutować ?

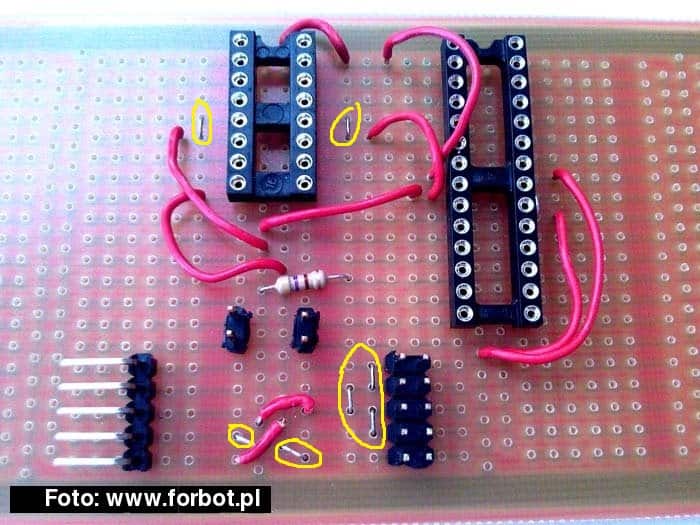

To co zaznaczyłem na zdjęciu na żółto to są końcówki odcięte z rezystorów ?

I mam je tylko przylutować z drugiej strony czy jeszcze jakoś łączyć z kabelkami, albo czymś innym.

Mógłby ktoś wrzucić foto płytki jak skończył wszystko lutować, żebym mógł zobaczyć jak to ma wszystko wyglądać. ?

Na tym zdjęciu https://www.forbot.pl/forum/upload_img/obrazki/IMG_4aac586e7459a3601.gif mam pokazane, że potrzebuję rezystorów 10K i 240R czy jak kupiłem gotowy zestaw line followera i tam nie mam 240 tylko 220 to może być ? czym to się tak naprawdę różni ?

[BlackSkill]

Dobra wiadomość. Wszystko działa, czujniki ładnie reagują na linie. Tylko poległem niestety na napędzie i kółkach ;/ Serwo mi się rozleciało niestety :/ Wrócę jeszcze do tego projektu 😉

I nie polecam mikroserw ani żadnych innych.

Andy Które serwa kupiłeś ?

[andyy92]

takie http://botland.com.pl/serwa-typu-standard/485-serwo-tower-pro-sg-5010.html

[BlackSkill]

Wywal całą płytkę z serwa i przylutuj na "żywca" do silniczka 😋 Tylko sprawdź czy silniczek nie trzyma się czasem tylko na płytce 😋
