Detekcja bierek na szachownicy


bamboo

Pomocna odpowiedź

Cześć,

projektuję właśnie swoją wersję elektornicznej szachownicy i napotkałem problem. Jako, że docelowo zarówno bierki jak i sama szachownica ma spełniać wymogi FIDE, rozmiar pola będzie w przedziale 50-60 mm. Ponadto, sama szachownica docelowo ma identyfikować nie tyle samą obecność bierki nad danym polem, a fakt, jaka jest to bierka.

Rozważam użycie czujników halla i włożenie magnesów do każdej z bierek, jednakże problem polega na tym, że pola są dość duże, przez co postawienie bierki niecentralnie na polu będzie znacząco utrudniać prawidłową identyfikację.

Moje pytanie brzmi, czy mimo wszystko trzeba znaleźć optimum pomiędzy wielkością i siłą magnesów, a wielkością halotronów, czy jest na to lepsze rozwiązanie?

Od razu zaznaczę, że wiercenie dziury w środku pola i montowanie tam chociażby czujników optycznych odpada, kluczem projektu jest to, że szachownica wizualnie ma nie róznić się absolutnie niczym od klasycznej, drewnianej deski.

Link do komentarza
Share on other sites

@bamboo witam na forum 🙂 Czy masz jakiś orientacyjny budżet na tego typu projekt? Było na forum już kilka dyskusji na ten temat i koszt niektórych proponowanych rozwiązań był zaskakująco wysoki 😉 Jeśli jeszcze nie widziałeś poniższego projektu to koniecznie tam zerknij - wiem, że nie chcesz wiercić, ale komentarze z tamtego tematu mogą być pomocne:



Link do komentarza
Share on other sites

21 godzin temu, bamboo napisał:

Ponadto, sama szachownica docelowo ma identyfikować nie tyle samą obecność bierki nad danym polem, a fakt, jaka jest to bierka.

Zastanawia mnie jak chcesz to osiągnąć magnesami?

Zazwyczaj wystarczy stwierdzenie samej obecności, bo program widzi która bierka została podniesiona, a zazwyczaj przestawiasz je po jednej (przypadki kiedy rusza się więcej bierek można łatwo uwzględnić).

Link do komentarza
Share on other sites

Czy rozważałeś zastosowanie technologii RFID? Wydaje się to najbardziej naturalne rozwiązanie tego problemu. Jeżeli problemem byłby zbyt duży zasięg, obejmujący bierki znajdujące się na sąsiednich polach szachownicy, to może wystarczyłoby umieścić obwody rezonansowe LC w podstawie każdej bierki, nastrojone na różne częstotliwości, a pod planszą cewki z układem elektronicznym. Czyli w praktyce 64-kanałowy falomierz-generator (Grid Dip Meter). Jego 64 kanały powinny pracować sekwencyjne, a nie wszystkie jednocześnie.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

5 godzin temu, Treker napisał:

@bamboo witam na forum 🙂 Czy masz jakiś orientacyjny budżet na tego typu projekt? Było na forum już kilka dyskusji na ten temat i koszt niektórych proponowanych rozwiązań był zaskakująco wysoki 😉 Jeśli jeszcze nie widziałeś poniższego projektu to koniecznie tam zerknij - wiem, że nie chcesz wiercić, ale komentarze z tamtego tematu mogą być pomocne:



O właśnie, dzień dobry wszytkim!
Orientacyjny budżet to +- 1000zł. Tak przeglądałem tematy na forum zanim zdecydowałem się dodać post. Jednakże każdy z projektów jak ten podlinkowany znacząco różni się wizualnie od klasycznej szachownicy. Eliminuje to znakomitą większość rozwiązań dla identyfikacji bierek.

Link do komentarza
Share on other sites

4 godziny temu, deshipu napisał:

Zastanawia mnie jak chcesz to osiągnąć magnesami?

Zazwyczaj wystarczy stwierdzenie samej obecności, bo program widzi która bierka została podniesiona, a zazwyczaj przestawiasz je po jednej (przypadki kiedy rusza się więcej bierek można łatwo uwzględnić).

Już tłumaczę. Każda z bierek ma w swojej podstawie magnes, każdy namagesowany z różną mocą. Pod każdym z pól planowany był czujnik halla. Badamy napięcie na każdym czujniku, jak i pochodną. Jeśli pochodna przez np. 0.1s będzie równa 0 wtedy sprawdzamy w jakim przedziale znajduje się ustabilizowany poziom napięcia, np. 0.41-0.50V to biały skoczek, 0.51-0.60V to biały goniec.

W odróżnieniu od samego stwierdzenia (nie)obecności bierki nad danym polem można np:

-sprawdzić, czy pozycja początkowa jest ok (początkującym zdarza się zamienić króla z hetmanem lub gońca ze skoczkiem)

-ustawić dowolną pozycję na desce i bezpośrednio wczytać ją do silnika

Nie wiem czy te korzyści warte są tak znacznemu komplikowaniu układu, jednkaże intuicja i ciekawość karze mi ten temat zgłębić. Czapki z głów, że mogę w tym zgłębianiu wspomóc się ludźmi na forum : )

3 godziny temu, Rasel napisał:

Czy rozważałeś zastosowanie technologii RFID? Wydaje się to najbardziej naturalne rozwiązanie tego problemu. Jeżeli problemem byłby zbyt duży zasięg, obejmujący bierki znajdujące się na sąsiednich polach szachownicy, to może wystarczyłoby umieścić obwody rezonansowe LC w podstawie każdej bierki, nastrojone na różne częstotliwości, a pod planszą cewki z układem elektronicznym. Czyli w praktyce 64-kanałowy falomierz-generator (Grid Dip Meter). Jego 64 kanały powinny pracować sekwencyjne, a nie wszystkie jednocześnie.

Tak, myślałem o RFID, jednakże podzespoły są względem np. hallotronów jednostkowo drogie, a musi takich elementów być 64.

I tak, obwody LC w każdej z bierek były moim pierwszym pomysłem, zapisałem go sobie do zbadania, jednakże nasunęły mi się kolejne i to je postanowiłem sprawdzić najpierw. Rozumiem, że wówczas pod każdym polem na cewkę należy podać sinusa i w zależności od częstotliwości / poziomu syngału można by było identyfikować bierki? Zaznaczę, że moja wiedza z elektroniki nie tyle jest znikoma, a bardziej teoretyczna średnio podparta praktyką (było robić za młodu coś więcej niż samo programowanie)

Link do komentarza
Share on other sites

Tak się zastanawiam, czy nie wystarczyłyby same kontaktrony. Oczywiście  jeżeli gra zawsze zaczynana byłaby od podstawowej pozycji bierek i pionków. Inaczej pomysł może iść na hasiok. Jeżeli jednak plansza przeznaczona byłaby do grania pełnych partii, można to zrealizować własnie tymi kontaktronami. Do każdego mógłby być podłączony inny rezystor, a wszystkie podpięte do jednego wejścia ADC. W tablicy dwuwymiarowej zapisane byłoby podstawowe ułożenie bierek. Gdy podniesiemy jakąś bierkę, program wykrywałby to, a po położeniu aktualizowałby pozycję wszystkich bierek i pionków. Gdyby wykonany został błędny ruch, dioda mogłaby informować i tym gracza. Jeżeli się mylę to proszę mnie poprawić

Pozdrawiam

Maciek

Edytowano przez Cydek
Link do komentarza
Share on other sites

Jeśli gra zaczynałaby się od podstawowego ustawienia - owszem. Wystarczy samo binarne stwierdzenie, czy bierka znajduje się nad danym polem, potem wczytanie wszystkiego do tablicy i xor z poprzednim stanem. Tu jak najbardziej się zgadzam. Jednakże, za temat dyskusji wybrałem samą identyfikację bierek - stwierdzenie jaka konkretna bierka znajduję się nad danym polem. Optymalne rozwiązanie tego dokładnie problemu próbuję właśnie znaleźć z pomocą ludzi z forum : D

Link do komentarza
Share on other sites

Moje rozwiązanie będzie patologicznie głupie, ale najgłupsze rozwiązania często są stosowane. Niestety dla Twojego przypadku się nie nadaje (przejdź do przedostatniego paragrafu), ale może kiedyś ktoś będzie szukał i będzie mniej wybredny 🙂

Zamysł


Opis

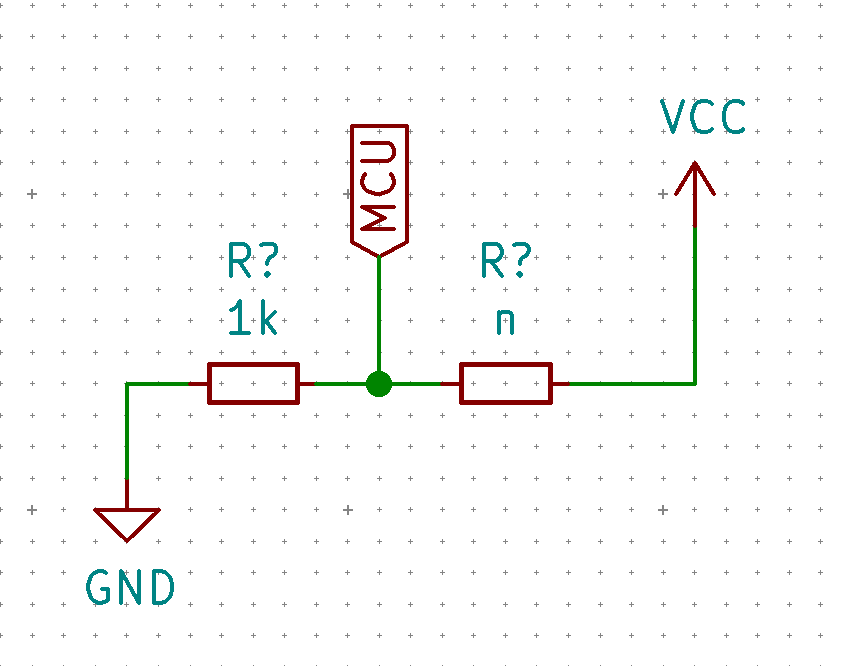

Robisz zwykły dzielnik napięcia, gdzie każda figura ma określony konkretny rezystor np. 2k, 4k, 10k etc. Biorąc pod uwagę konkretne rezystory dla napięcia 3.3V wartość pomiaru ADC (12bit) by wynosiła np.
1k - 2048
2k - 1365
10k - 372

Drift wartości

Biorąc pod uwagę również to, że będzie lekki drift wartości (+/- 50 jest całkiem realną dokładnością) trzeba go uwzględnić przy doborze rezystorów, więc najlepiej użyć takich z tolerancją <= 1%.

Ilość ADC?

W tym przypadku musisz mieć 64 wejścia ADC 🙂 (lub oszukiwać i użyć mux(a/ów) analogoweg(o/ych) (pierwszy który mi wpadł w wyszukiwarce - CD74HCT4051E)). Wtedy jest to dość tanie rozwiązanie (o ile masz rezystory z małym rozrzutem), które również łatwo rozszerzyć (dobrać inne wartości rezystorów).

BOM

  • rezystory - zwykle sprzedawane w paczkach, chociaż prawdopodobnie masz je w szufladzie 🙂 Tutaj dobrą opcją jest poszukanie jakiegoś kita z różnymi wartościami i tolerancją 0.1 lub 1% (np. te). - 22 PLN
  • Oprócz tego z 8 multiplekserów analogowych (wybór pada na te powyżej) - 20 PLN
  • No i MCU, tutaj polecam coś z rodziny STM32 (Black Pill) - 35 PLN (Allegro)

W sumie coś około 80 PLN zakładając, że nie masz rezystorów. (przewody raczej masz 😄)

Wady

Rozbieżność rezystorów i konieczność użycia multiplekserów analogowych (które swoją drogą też mają rezystancję) - obie rzeczy zwiększają drift na odczycie ADC, co może negatywnie wpłynąć na wyniki pomiarów.

To, że musisz przełączać MUX'y i czas przełączania musisz uwzględnić w trakcie dokonywania pomiarów, co wpływa dość negatywnie na prędkość reakcji (która i tak pewnie będzie pomijalna). STM32F411 ma też 16 kanałów ADC, więc w trakcie mierzenia kanału B możesz już przełączać multiplekser na kanale A.

Trudność implementacji styków - jakoś trzeba wymyślić metodę na zrobienie styków między figurą, a płytką szachownicy, która jednak będzie dość duża, a figura też może być obrócona pod różnym kątem... I tutaj magiczne magnesy neodymowe mogą centrować figurę na polu, wtedy zostaje tylko problem z obracaniem, więc styki musiałyby być w formie donuta 🙂


W środku donuta magnes oddzielony przestrzenią od drugiego styku - jeden z nich jest masą, drugi VCC. Problem pojawia się nadal - jak zaimplementować to w płytce szachownicy, by nie psuło wyglądu...

Inna alternatywa pochodzi z Mi Band 5 - dwa małe magnesiki łączące bieguny. Tylko w Twoim przypadku trzeba byłoby wziąć pod uwagę, że zasilanie może być z jednej strony lub  z drugiej strony, co wpłynie na przepływ prądu. Można to rozwiązać stosując sterowanie przepływem przy użyciu diód prostowniczych / Schottky'ego, aczkolwiek trzeba mieć na uwadze spadek napięcia na diodach.

Należy też mocno wziąć pod uwagę konieczność wyprowadzenia trzech styków - VCC, GND i pomiarowy 🙂

Widoczne wyprowadzenia w polu 😞

Zalety

Niski koszt na figurę i płytkę - to tylko rezystory 🙂 (ew. diody)

Wersja alternatywna

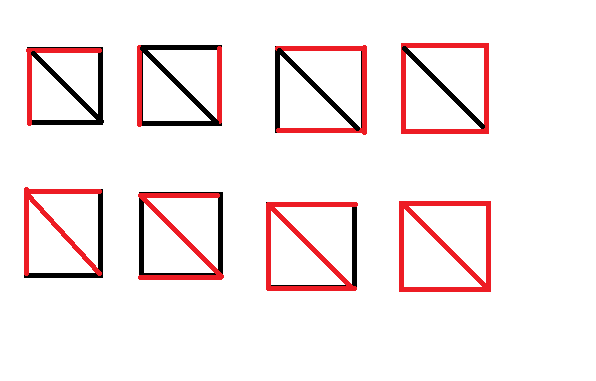

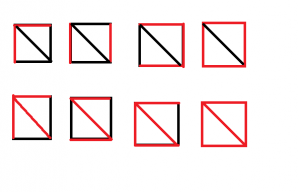

W szachach masz 6 figur - a gdyby tak użyć trzech kontaktronów i słabych magnesów? Wtedy masz 8 opcji cyfrowych, jednakowoż to strasznie precyzyjna robota... - każdy z magnesów przełącza jeden kontaktron - nadal jest to problematyczne ze względu na ustawienie, ale tutaj już można coś zdziałać 🙂
