Detekcja bierek na szachownicy


bamboo

Pomocna odpowiedź

1 minutę temu, deshipu napisał:

A co dostaniesz w momencie podnoszenia lub opuszczania takiej bierki?

Nic. Kwestia odpowiedniego kodu - przy ośmiu bitach nadawanych w kółko longiem możesz przesłać spokojnie 12 możliwości z automatyczną synchronizacją i sprawdzeniem poprawności.

3 minuty temu, deshipu napisał:

A co jeśli będzie w "zasięgu" kilku cewek, nawet na chwilę?

A na przykład błąd i powtórzenie odczytu.

5 minut temu, deshipu napisał:

A co jak ktoś na takiej szachownicy przez nieuwagę położy swój telefon

Jeśli to zawody to przeciwnik wygra walkowerem (nie jestem pewien, ale przepisy chyba zabraniają umieszczania telefonów na szachownicy) 😉 A jeśli nie zawody... no cóż, wszystko zależy od mocy cewek nadawczych. Albo nic się nie stanie, albo telefon się magicznie naładuje, albo przejdzie do Krainy Wiecznych Rozmów.

Link do komentarza
Share on other sites

1 minutę temu, ethanak napisał:

Nic. Kwestia odpowiedniego kodu - przy ośmiu bitach nadawanych w kółko longiem możesz przesłać spokojnie 12 możliwości z automatyczną synchronizacją i sprawdzeniem poprawności.

Pytanie było o przypadek z układem LC.

Link do komentarza
Share on other sites

To ja jeszcze rzucę pomysłem: RFID 125kHz. Jest to starsza technologia od MIFARE, NFC etc.

Zalety:

- Niedroga, pojedynczy moduł do Arduino (lub czegokolwiek innego) można dostać za 20pln w detalu.
- Sama antena ma wymiary 2,5 x 2,5 cm
- Niewielkie tagi z unikalnym numerem do umieszczenia w pionkach i kosztują grosze
- Czysta szachownica bez dziur w polach
- Pionki można stawiać dowolnie bez martwienia się o orientację, pozycję itp.


Wady:

- Możliwość odczytania pionków z sąsiednich pół. Będziesz musiał trochę poeksperymentować zanim zabierzesz się za pełen projekt.
- Pól jak wiadomo jest 64, więc pomimo niewielkich kosztów technologii najprawdopodobniej nie zmieścisz się w budżecie.



Moje 5 groszy:

- Jak zintegrujesz do planszy jeszcze zegar szachowy to bardzo ci to ułatwi oprogramowanie, bo będziesz wiedział kiedy gracz ukończył ruch i kiedy dokonać odczytu pozycji pionków.

Powodzenia!

---- EDIT ----

Jeszcze jeden pomysł przyszedł mi do głowy:

Jeżeli mógłbyś zrobić szachownicę z półprzepuszczalnego materiału (np mleczno/czarne szkło lub akryl), to zawsze pozostaje podczerwień.

Zalety:

- Prostota czujników w szachownicy, bo to tylko 64 czujniki podczerwieni
- Czysta szachownica bez dziur w polach
- Pionki można stawiać dowolnie bez martwienia się o orientację, pozycję itp.

Wady:

- Każdy pionek musi mieć diodę podczerwieni migającą z unikalną częstotliwością (taki obwód można łatwo zrobić), więc w każdym będzie potrzebna miniaturowa bateria
- Koszt wykonania półprzepuszczalnej szachownicy może być wysoki



Edytowano przez MR1979
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

"A co dostaniesz w momencie podnoszenia lub opuszczania takiej bierki? A co jeśli będzie w "zasięgu" kilku cewek, nawet na chwilę? A co jak ktoś na takiej szachownicy przez nieuwagę położy swój telefon?"

@deshipu Po pierwsze spróbujmy jakoś umiejscowić ten projekt w przestrzeni osiągów. Gdy chcemy naładować kondensator 100uF do 5V (powiedzmy że od 2V, bo do tylu zdechł w poprzednim cyklu komunikacji) to musimy przesłać ładunek 300uC. Jeśli chcemy to zrobić w czasie 50ms to musimy po stronie wtórnej wygenerować prąd 6mA. Taki prąd na napięciu końcowym 5V to moc rzędu 30mW wypływająca z układu ładowania do kondensatora. Czy to jakoś pokazuje "ogrom" tego układu? Po pierwsze to nawet nie leżało obok normalnej ładowarki bezprzewodowej pod względem mocy. Po drugie inne częstotliwości. Cewka odbiornika systemu Wireless Power Delivery jest fragmentem obwodu rezonansowego dokładnie dostrojonego do częstotliwości pracy nadajnika. Tylko tak da się przesyłać sensowne moce przez "powierze".

A gdy pochylimy się nad pomysłem pomiaru rezonansu obwodu LC, to moce mogą być jeszcze mniejsze.

W momencie podnoszenia bierki sprzężenie magnetyczne maleje i wpływ obwodu wtórnego schowanego w bierce (mówię o przypadku grid-dip-metra) jest coraz mniejszy aż w końcu ustaje. Dopóki nasz skaner będzie potrafił znaleźć jednoznaczny "dołek" amplitudy, dopóty będzie mógł wykryć bierkę. Gdy w obrazie skanu wyraźnego dołka nie będzie, pole jest puste. Jeśli w zasięgu znajdą się dwie bierki to ich wpływ będzie się zwyczajnie sumował. Jeśli będą tego samego rodzaju i koloru (np. dwa piony), to dołek będzie głębszy (bo dwa obwody pobierają energię z tego samego, ograniczonego źródła) a jeśli innego rodzaju lub koloru, to zobaczymy dwa dołki na ch-ce amplitudowej skanu. Rozróżnianie tego to kwestia sprytnego algorytmu analizy kształtu. Telefon i każdy innym metalowy przedmiot będzie obciążał nasze uzwojenie pierwotne jak zwarty zwój transformatora - pojawi się spadek amplitudy w całym zakresie częstotliwości.

@MR1979 Właśnie o tych plastikowych pestkach i ich wciskaniu w otwór w spodzie figury pisałem. jakos rozwiązanie z 64 nadajnikami pracującymi równocześnie ale asynchronicznie (w sensie fazy sygnału w cewce) wydaje mi się trudne do opanowania. Cała sztuka tutaj poległaby na użyciu jednego modułu "nadajnika", sukcesywnym przełączaniu mu cewek (być może podczas jego "zablokowania" i potem ponownego "odblokowania" jakąś komendą szeregową lub pinem) i poczekaniu na odpowiedź lub jej brak. Niestety właśnie ekranowanie cewek nadawczych od siebie i paradoksalnie zmniejszenie zasięgu byłoby tu pracą do wykonania.

Link do komentarza
Share on other sites

@marek1707 Te pastylki w technologii RFID 125kHz działają tylko gdy są w pobliżu aktywnego czytnika. Oczywiste jest aby dokonywać odczytu pole po polu. W ten sposób unikniemy interferencji między wieloma pionkami nadającymi jednocześnie. Te cewki są dość kierunkowe. Cewka tagu i czytnika muszą się ze sobą mniej więcej pokrywać i muszą być w równoległych płaszczyznach.





Link do komentarza
Share on other sites

Tutaj kluczowy byłby czas od momentu uaktywnienia bazy z zimnego startu do pierwszej pewnej identyfikacji. Musimy tego zrobić 64 cykle z jakimś marginesem opóźnień więc nie byłoby dobrze, gdyby czas "rozpędzania" nadajnika był dłuższy niż np. 10ms, bo wtedy czas reakcji systemu byłby nieakceptowalnie długi. Trochę tym kiedyś się bawiłem, ale przyznaję, że takiego parametru nigdy nie mierzyłem. Możesz to jakoś sprawdzić lub może po prostu to wiesz? Gdyby czasy gotowych modułów były długie, to zawsze można zrobić coś DIY. Akurat standard 125kHz jest tak prosty (i w zasadzie działa tak jak opisałem nasz własny tag szachowy na tiny), że kwestią najtrudniejszą staje się nawinięcie 64 małych cewek, zestrojenie i ich przełączanie, bo sam transceiver jest do zrobienia nawet na najmniejszym Arduino.

Link do komentarza
Share on other sites

Mój pomysł -może głupi, może mądry- byłby taki, żeby pod każdym polem umieścić antenę podpiętą do czułego wzmacniacza, a pionki zrobić/odlać z jakiegoś metalu. Przykładając rękę do pionka, pojawiłoby się na wyjściu wzmacniacza ogrom szumu/śmieci, co świadczyłoby, że jest zdejmowany. Kładąc pionek na pole, wzmacniacz do niego podpięty (i układ za nim) mógłby to też wykryć po dodatkowym szumie/śmieciach, których wcześniej nie było.

Edytowano przez RobertG
Link do komentarza
Share on other sites

Na początek ostrzegam że radiowe sprawy to dla mnie wiedza tajemna i nie mam o tym zielonego pojęcia.

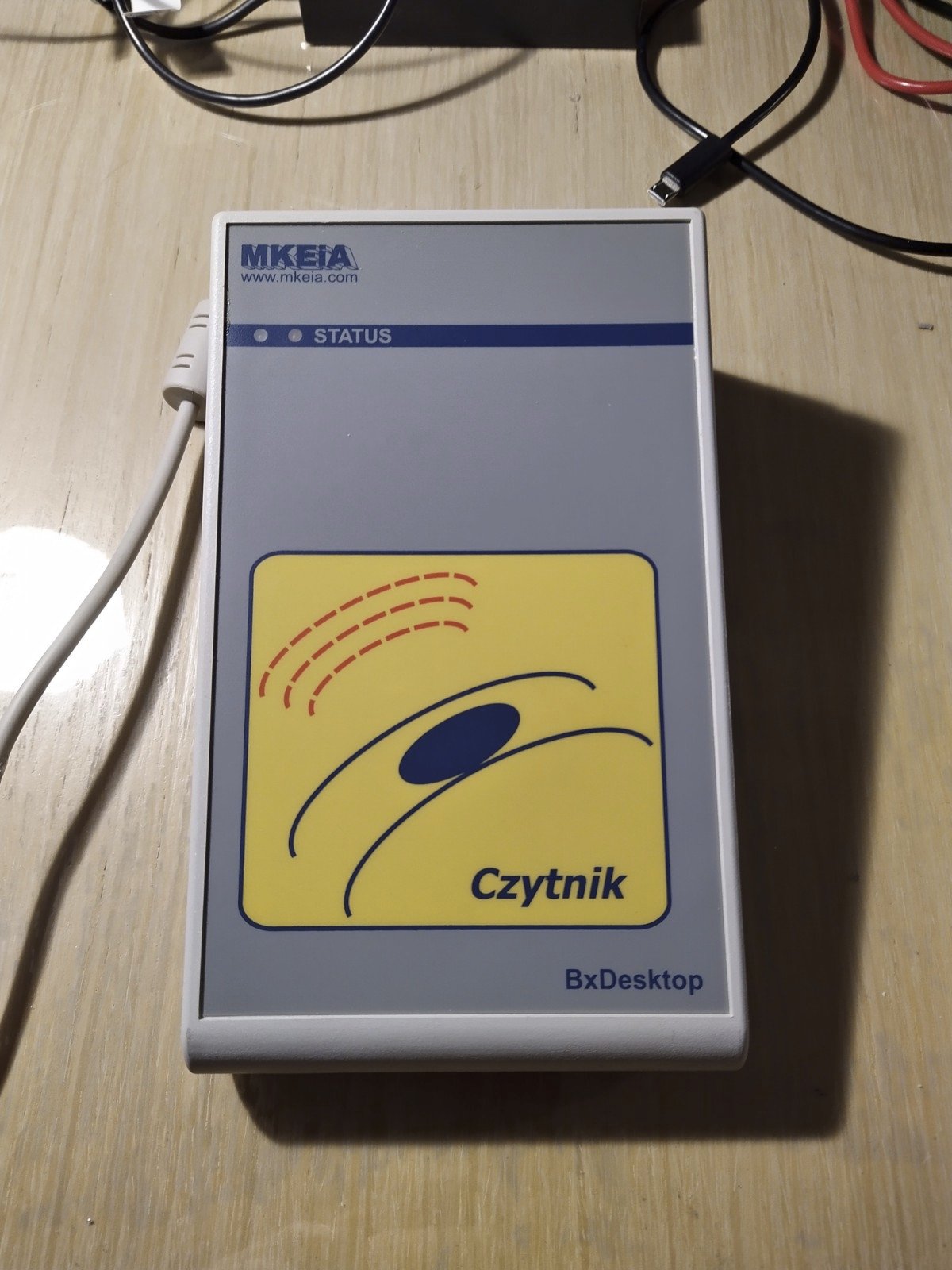

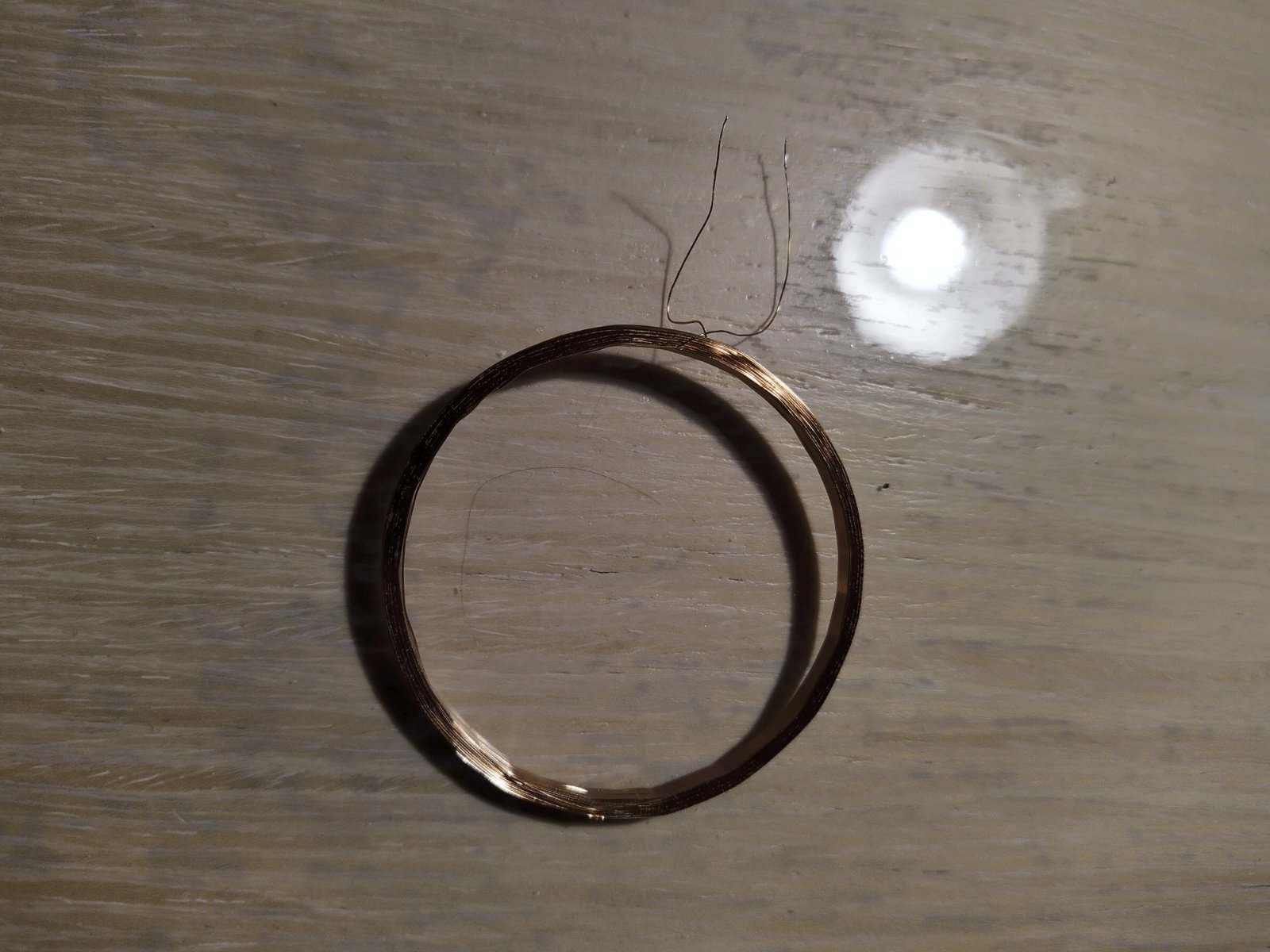

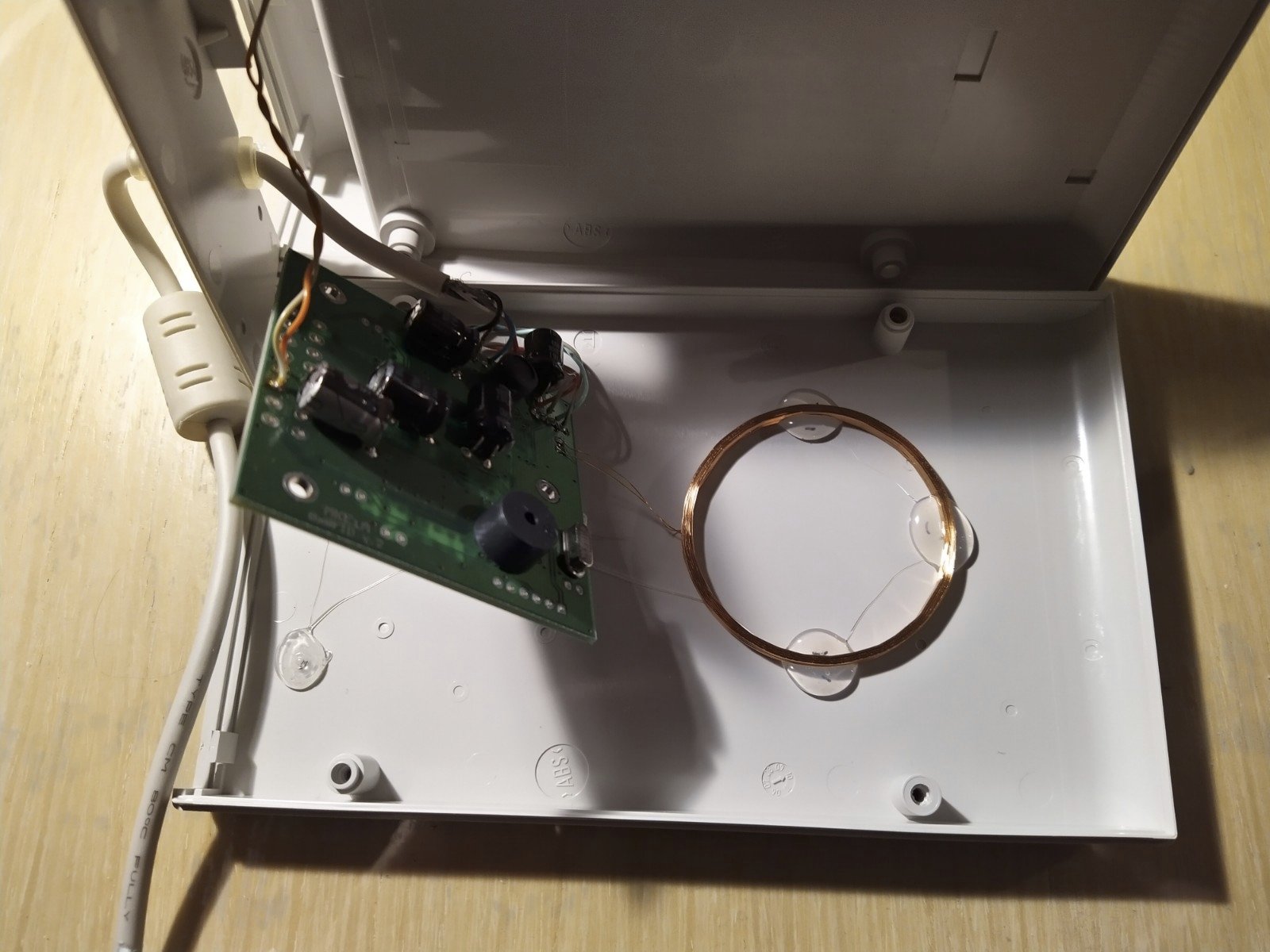

Ok. Poszukałem starego czytnika RFID125kHz. Rozkręciłem go i na szybko podłączyłem antenę do generatora ustawionego 125kHz (o dziwo lepszy wynik dawał sygnał prostokątny niż sinusoidalny). Oscyloskop podłączyłem równolegle do anteny.

Modulację amplitudową można było zaobserwować gdy karta znajdowała się dokładnie nad czytnikiem w odległości kilku mm. Karta obok cewki, lub powyżej kilku mm nad cewką nie dawała żadnego efektu.

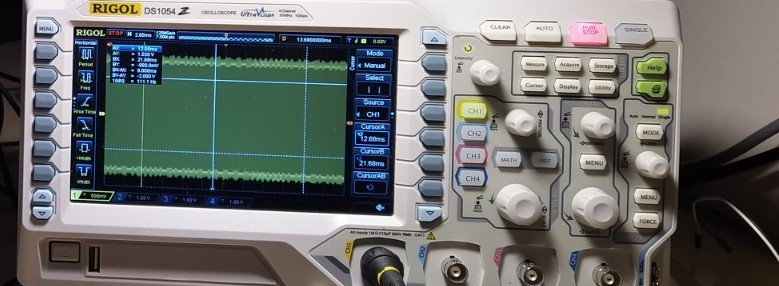

Poszukałem na oscyloskopie powtarzającego się wzorca i trwa on 36ms.
