Freestyle Manipulator DS3

[camillo87]

Witam.

Mój kolejny projekt, który został zrealizowany na przełomie stycznia i lutego. Znów zastanawiałem się, czy wrzucić swój projekt tutaj, gdyż do skomplikowanych on nie należy.

Projekt był tematem mojej pracy inżynierskiej i powstał w miesiąc (jakbym się nie ociągał tylko sumiennie pracował cały semestr to pewnie powstała by lepsza konstrukcja).

Temat: "Konstrukcja manipulatora" - jest to temat dość ogólny i dawał mi szerokie pole do popisu, niestety z braku czasu na pisanie kodu w języku C postanowiłem zastosować układ sterowania oparty na układzie czasowym NE555.

Finalnie powstał manipulator, który należy do grupy manipulatorów przegubowych o czterech stopniach swobody. Ramiona i korpus zostały zbudowane z laminatu i aluminium, a jako napęd posłużyły serwomechanizmy modelarskie. Manipulator bez problemu potrafi podnieść przedmiot o masie 200g, gdzie wyjściowo zakładałem 10g ;] Cztery serwomechanizmy sterowane są przez wcześniej wspomniane układy czasowe NE555 w liczbie 8, po 2 na każdy serwomechanizm. Operator ma do dyspozycji panel sterujący zbudowany z czterech potencjometrów, przy użyciu których można płynnie sterować manipulatorem.

Wyjściowo planowałem rozwój manipulatora, tworząc sterowanie oparte na mikrokontrolerze oraz chwytak, którego w niniejszej wersji nie ma. Niestety nie jestem jeszcze zdecydowany co do tematu odnośnie pracy magisterskiej i w najbliższym czasie zamierzam rozebrać manipulator i sprzedać serwomechanizmy, które nie są używane, a słono wszystkie kosztowały.

Filmiki przedstawiające działanie manipulatora:

Bez obciążenia:

Z obciążeniem:

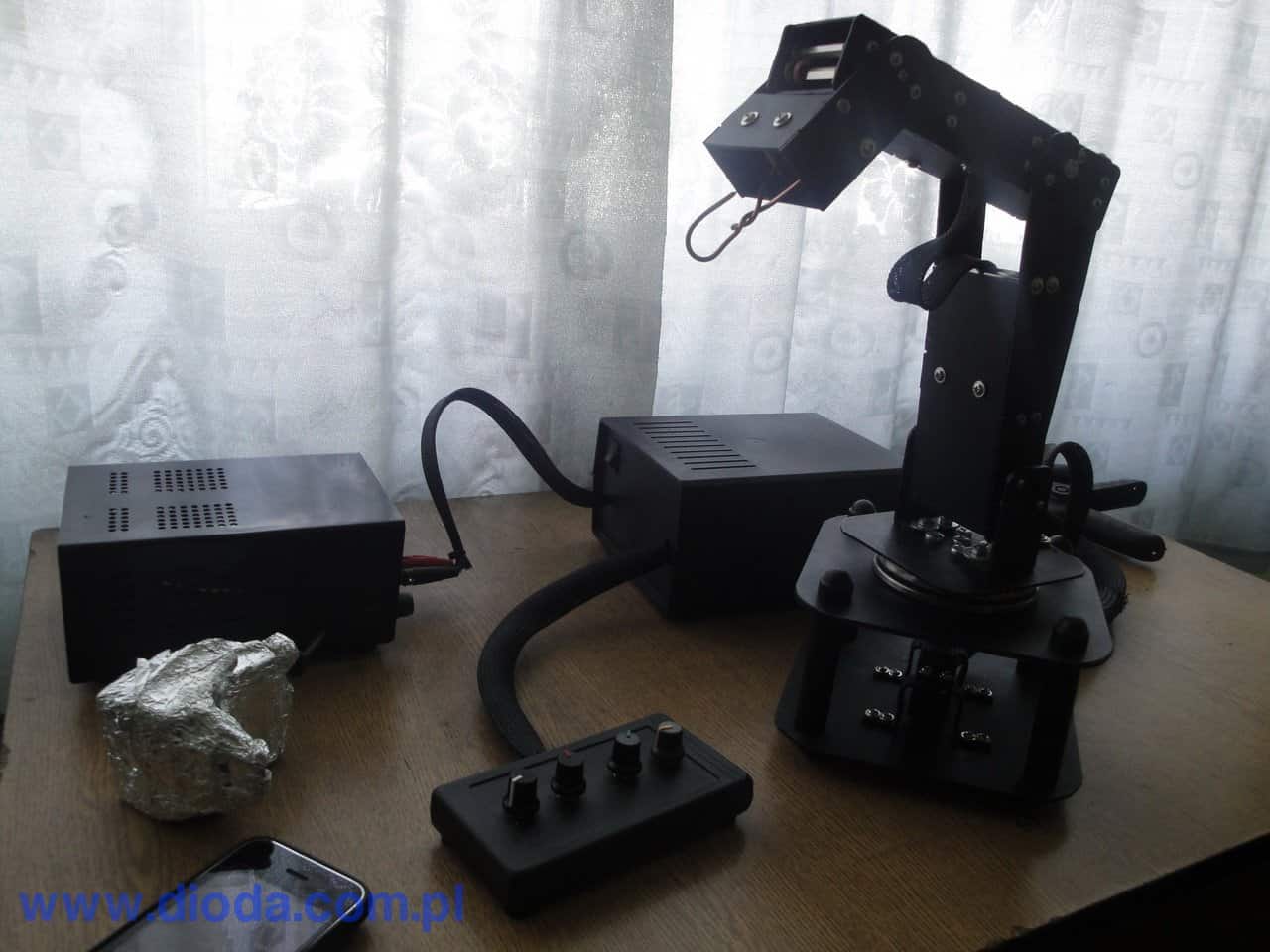

Zdjęcia z przebiegu budowy i całości manipulatora:

[VANkuab]

Bardzo fajny i bardzo ładnie wykonany projekt.

stawiam piwo 😉

[tom_res]

Solidny i starannie wykonany. Brawa za trud, ale mogłeś napisać kod 🙂 . Łap piwo!

[camillo87]

Solidny i starannie wykonany. Brawa za trud, ale mogłeś napisać kod 🙂 . Łap piwo!

Sęk w tym, że do niego nie potrzebowałem kodu, sterowanie oparte jest na układzie NE555.
