Chyba coś poszlo nie tak, spaliłem sobie żółtą diodę przy ostatnim przykładzie, wszystkie były połączone równolegle przez rezystory 1k, pozostałe diody bez szwanku.

Wyjaśni mi ktoś co mogło tam zajść?

Edytowano przez K4MIL
Link to post
Share on other sites

@K4MIL witam na forum 🙂

Możliwe że styknęły się nóżki diod. Cóż, zdarza się. Tak wygląda psucie diod i nauczka na przyszłość żeby dokładnie sprawdzać układ przed testem 😉

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Cześć,

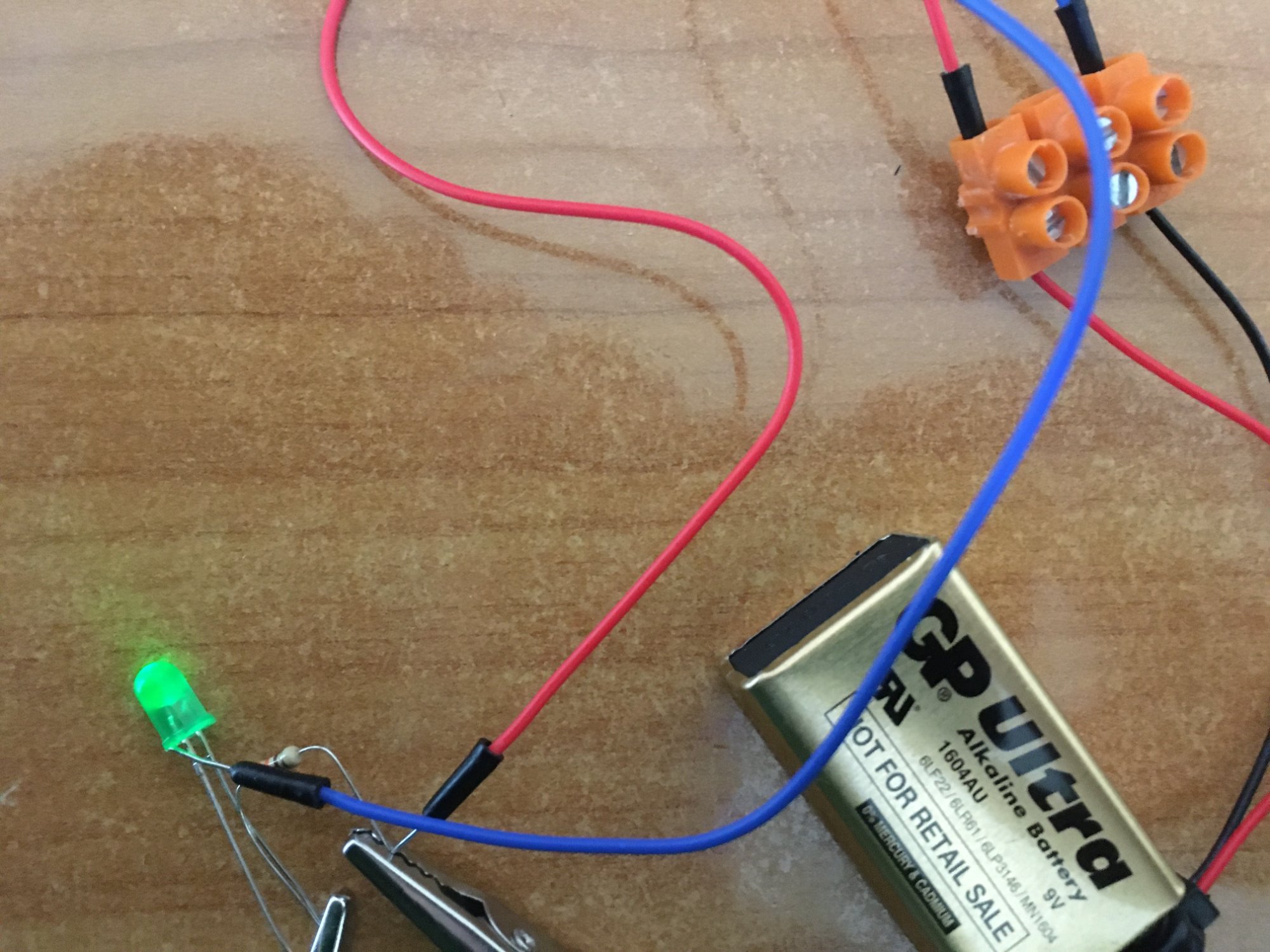

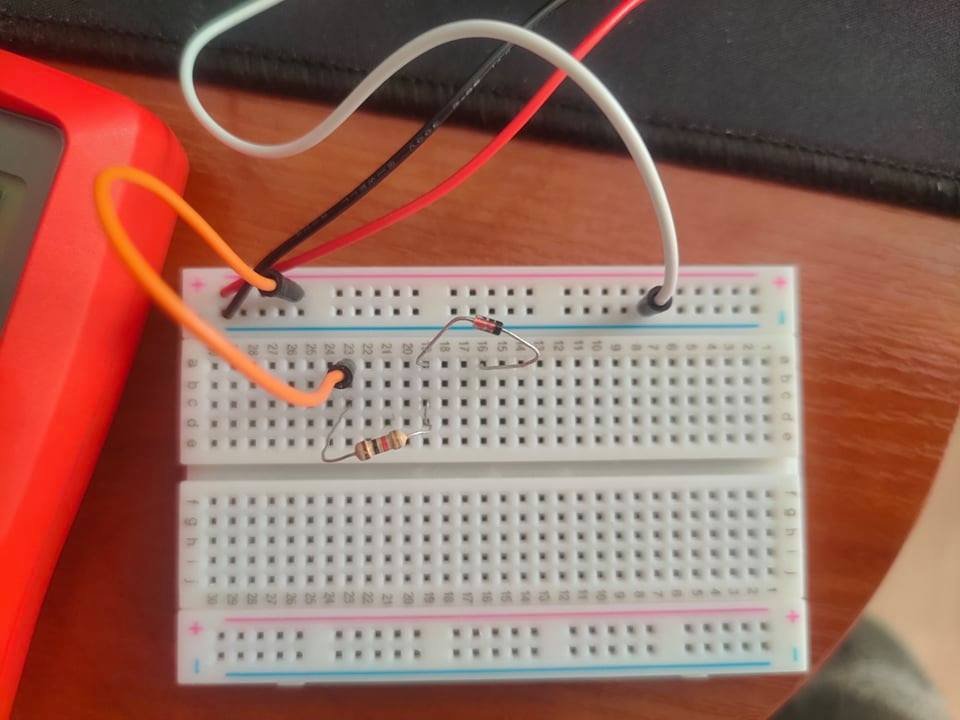

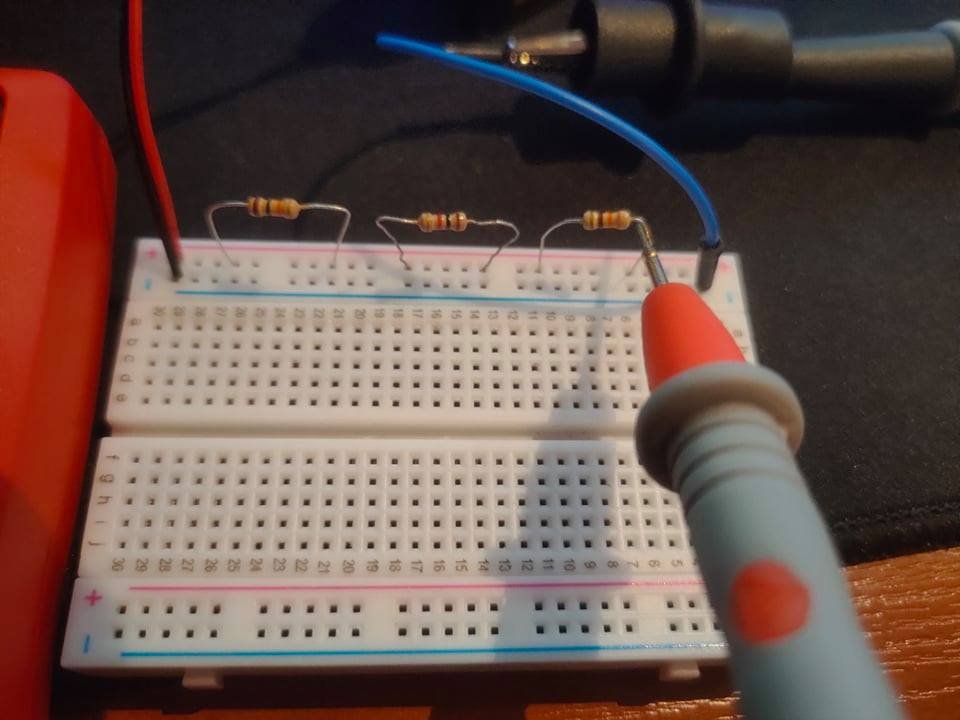

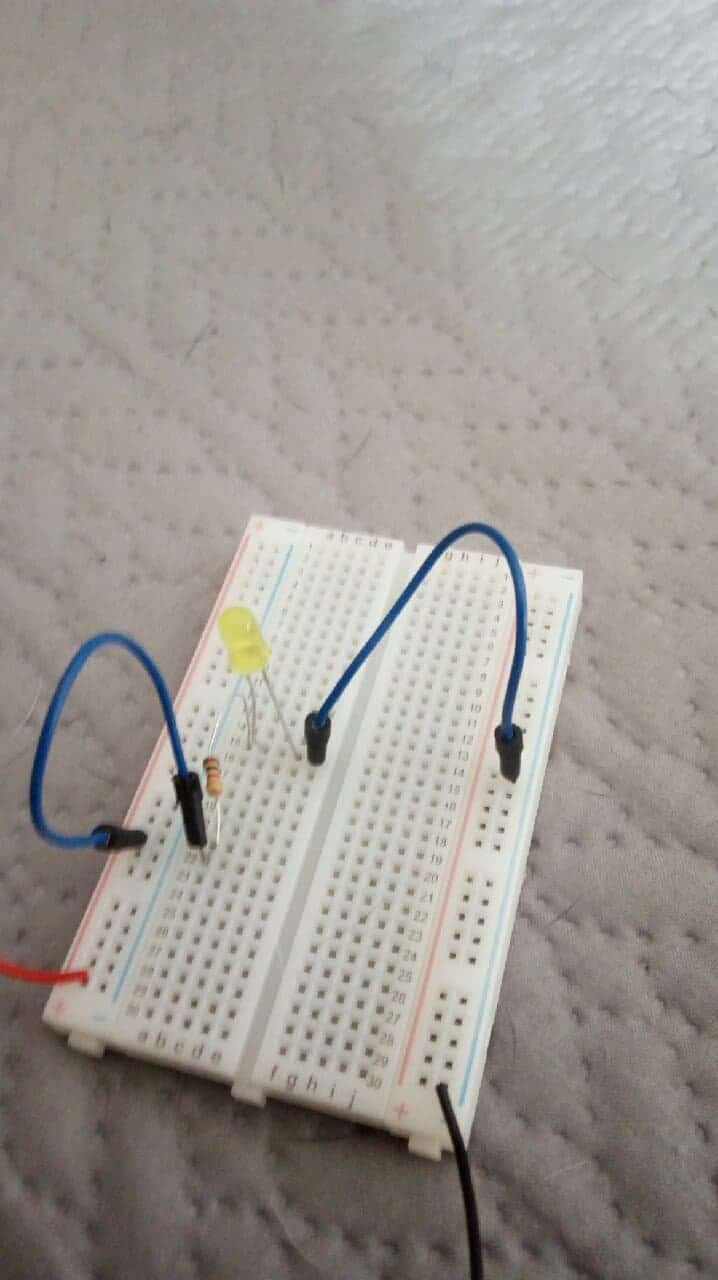

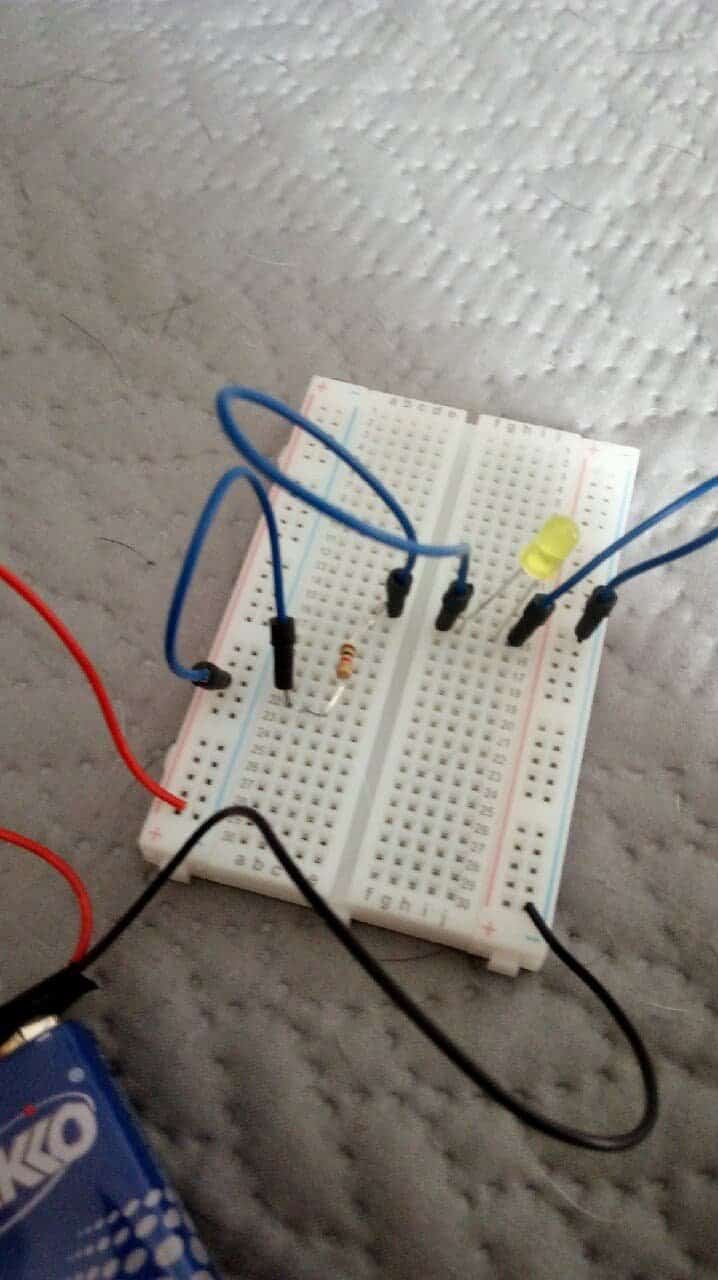

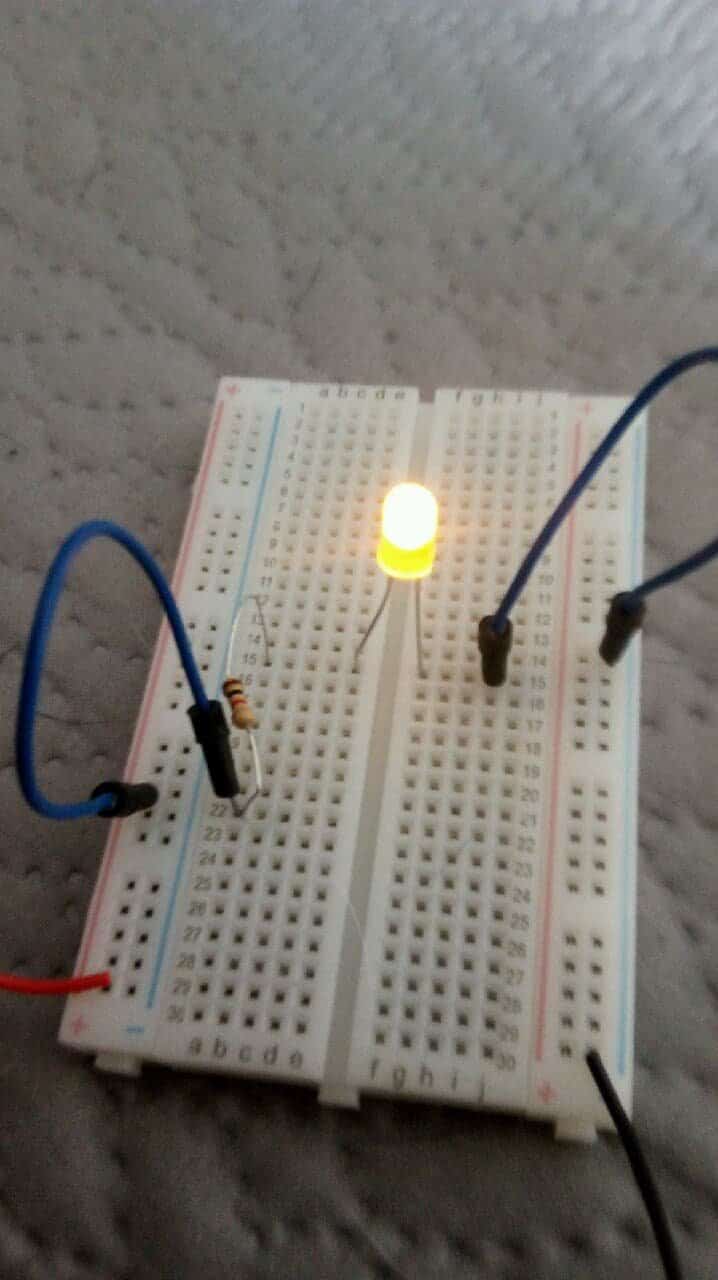

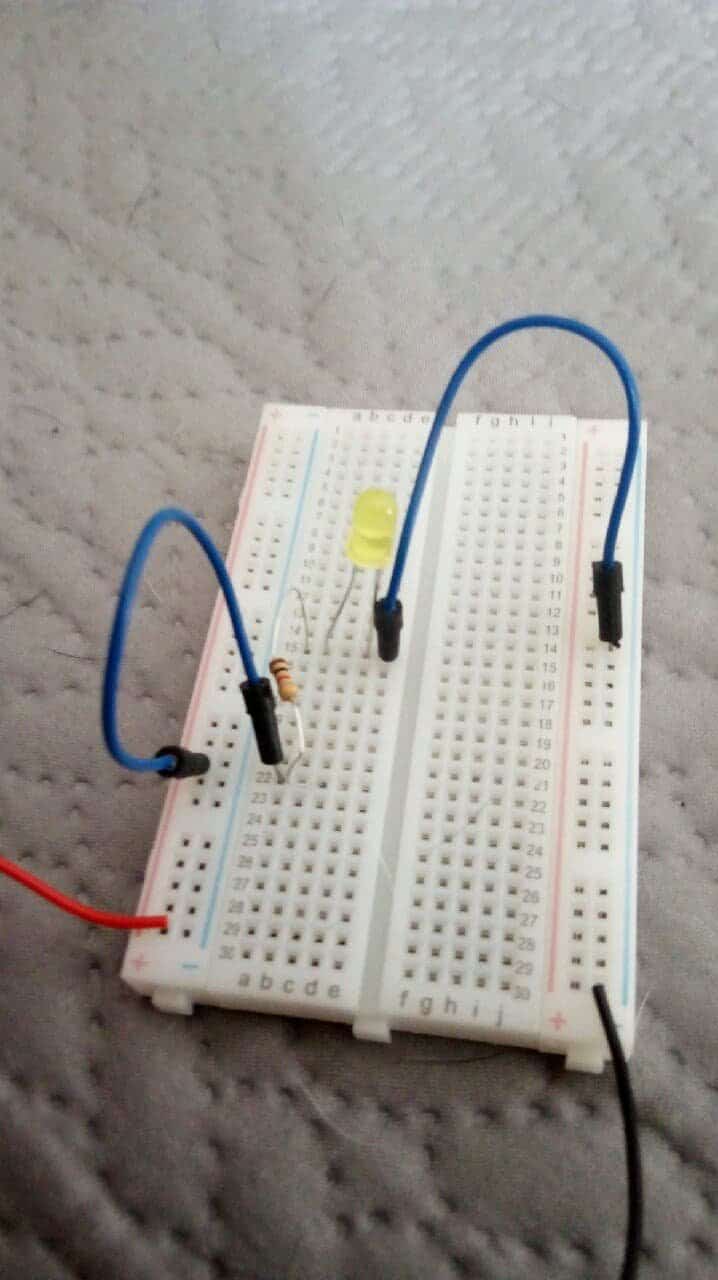

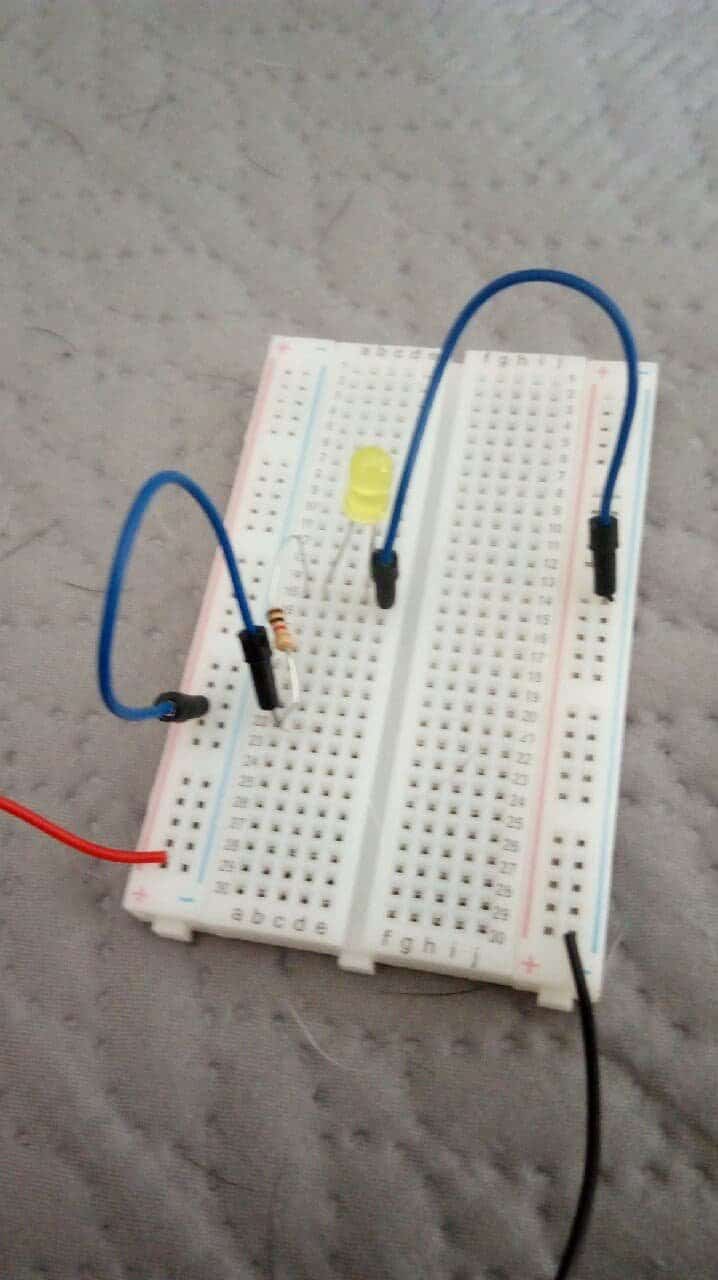

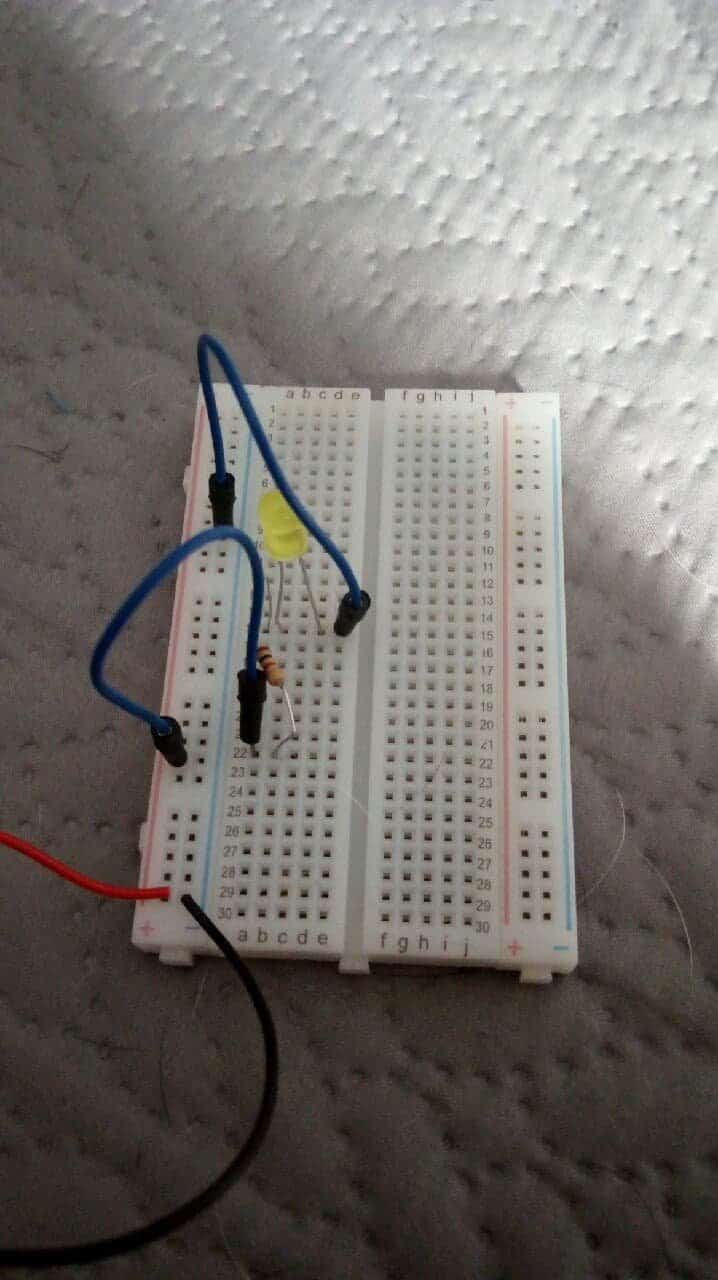

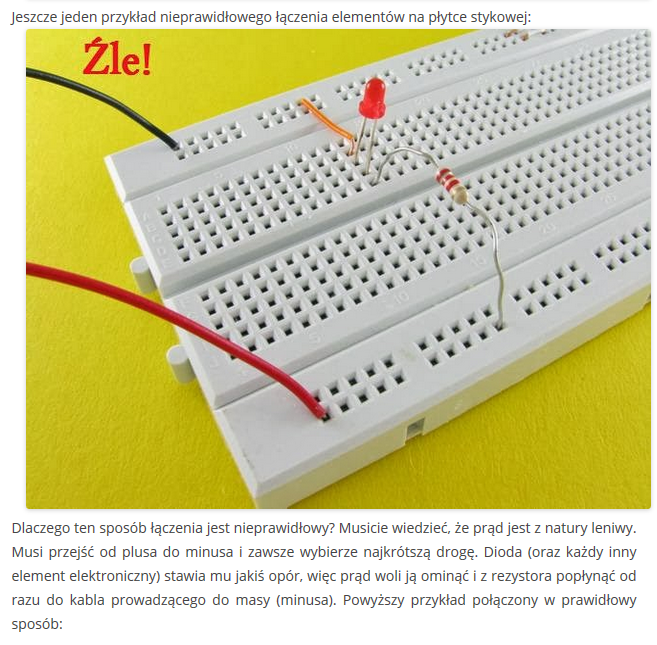

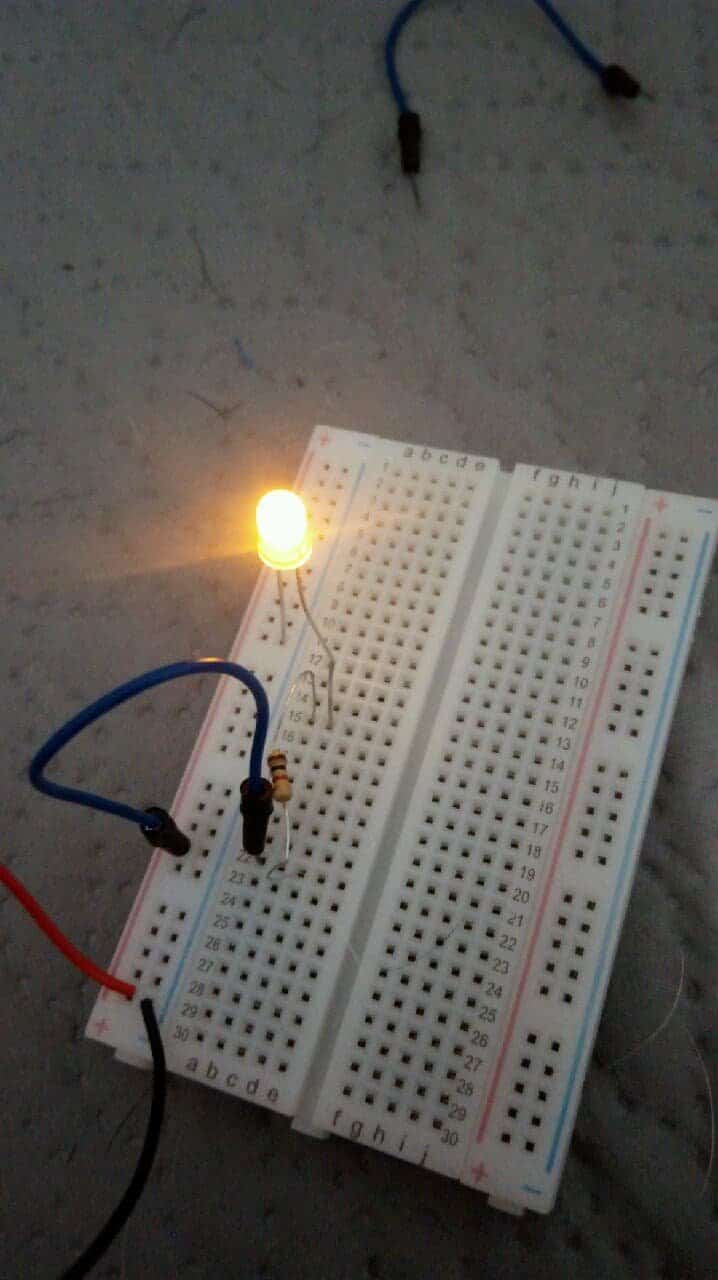

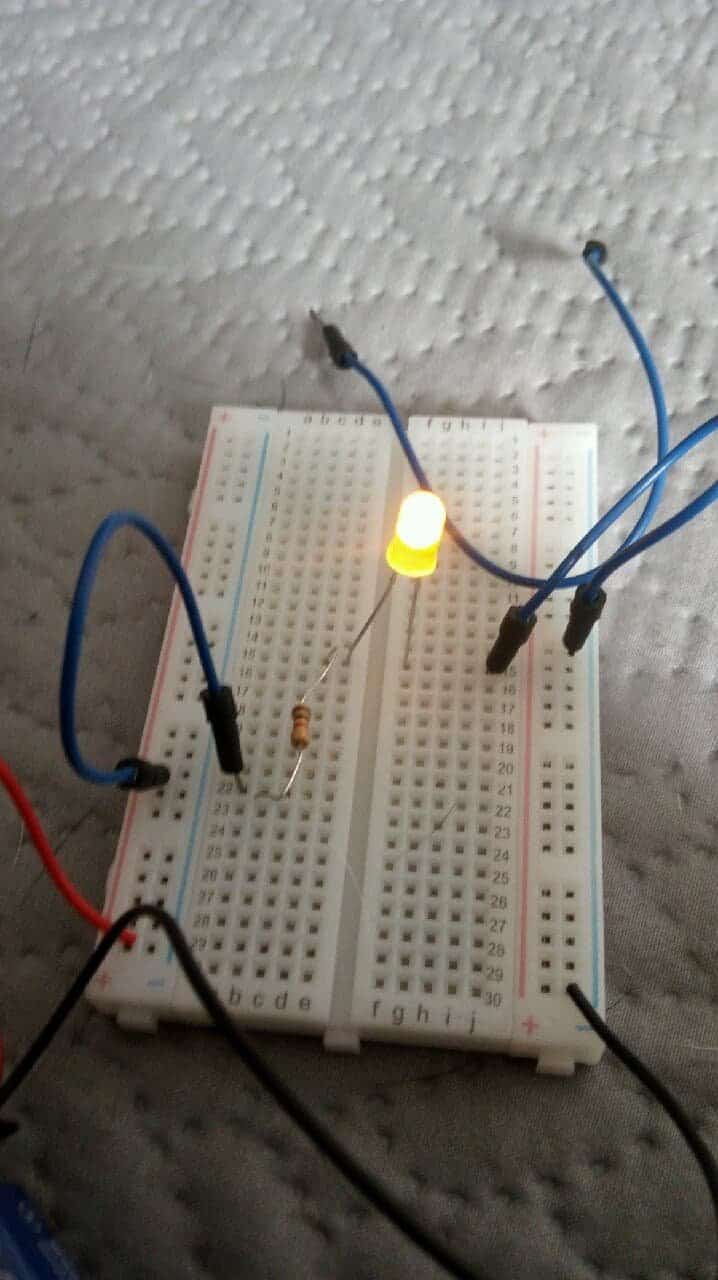

Podczas wykonywania eksperymentów z diodą miałem na początku problem, iż nie świeciła. Dopiero po pewnym czasie zorientowałem się na czym polega problem - wpinałem w zły sposób diodę w płytkę stykową (ilustracja ze strony http://robotykadlapoczatkujacych.pl poniżej). Wydaje mi się, że warto byłoby dodać do kursu analogiczną ilustrację dotyczącą tego jak nie podłączać elementów na płytce stykowej (dotyczy to oczywiście nie tylko diod, a więc mogłoby równie dobrze być wspomniane w rozdziale o rezystorach), podniosłoby to jeszcze i tak wysoką jakość kursu.

Dodatkowo zastanawia mnie ułożenie rozdziałów w kursie. Bardziej logiczne wydaje mi się umieszczenie rozdziału 6 jako 4, poniżej argumentacja:

  1. Jeden z eksperymentów w rozdziale 4 odwołuje się do rozdziału 6 co burzy 'chronologię' kursu
  2. Jeden z eksperymentów w rozdziale 5 odwołuje się rozdziału 6 co burzy 'chronologię' kursu
  3. Rozdział 6 w żadnym miejscu nie odwołuje się ani do rozdziału 4 ani do 5
  4. Z punktu widzenia początkującego elektronika diody są łatwiejsze do zrozumienia i bardziej "namacalne", a więc powinny zostać umieszczone przed kondensatorami i cewkami.

Jeżeli istnieją jakieś obiektywne argumenty za obecną kolejnością to z chęcią bym ich wysłuchał.

Poza tym to bardzo dobra robota z tym kursem 🙂


Link to post
Share on other sites

@TomekTarczynski witam na forum i dziękuję za sugestie 🙂

Jeśli chodzi o problem z wykorzystaniem płytki stykowej to m.in. z tego powodu przygotowaliśmy obszerny artykuł, który jest linkowany w treści kursu jako polecany dodatek. Mowa o tym tekście: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady Znajdziesz tam zdjęcia, ilustracje, a nawet animacje tego jak "prąd biegnie wewnątrz płytki". Jeśli pojawi się więcej osób z tego typu problemami to na pewno rozszerzymy informacje pojawiające się w tym kursie.

11 godzin temu, TomekTarczynski napisał:

Jeżeli istnieją jakieś obiektywne argumenty za obecną kolejnością to z chęcią bym ich wysłuchał.

Jest to zaszłość historyczna. To co w tej chwili czytasz to kompletnie przebudowany kurs, jest to właściwie jego ~3 wersja. W związku z różnymi pytaniami dopisaliśmy kilka eksperymentów do poszczególnych części kursu, ale wymagało to taki drobnych przeskoków między częściami. Podczas robienia aktualizacji (z różnych względów) nie mogliśmy zamieniać kolejności poszczególnych części, więc wybraliśmy kompromis - dodatkowe informacje i ćwiczenia przy jednoczesnym przeskoku między częściami.

Link to post
Share on other sites

Kolejny ciekawy odcinek za mną, kolejne pytania. Rozłożę je na kawałki, a przed większą liczbą zabaw i pytań "ustrzegł" mnie taki oto fakt:

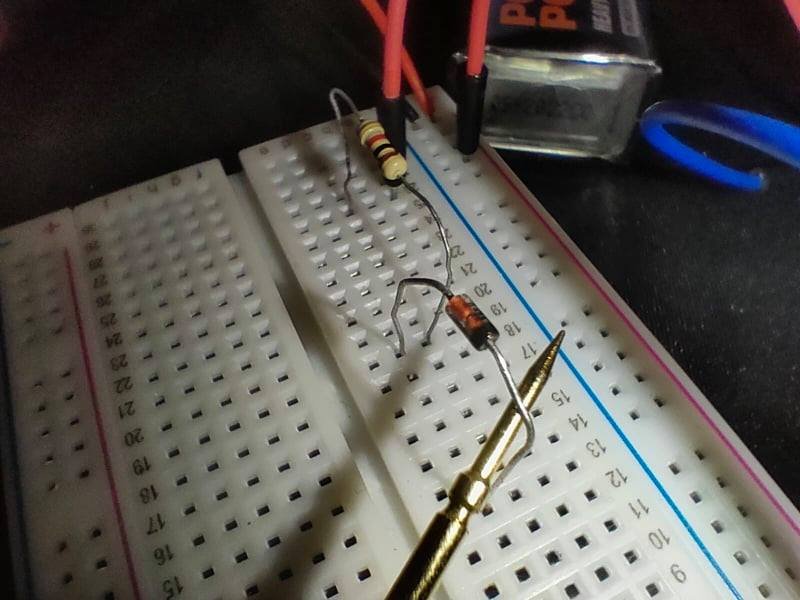

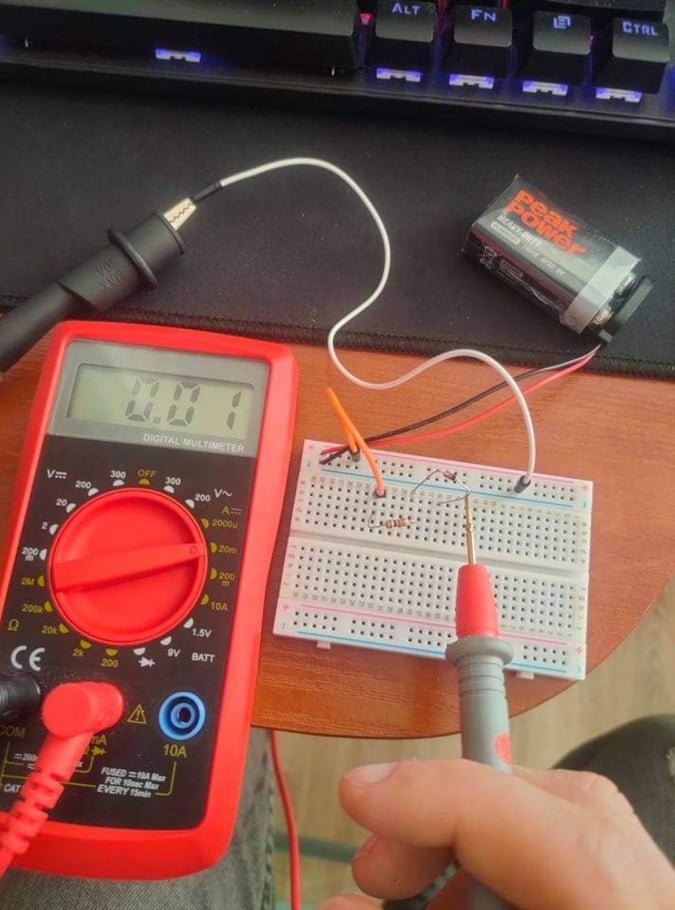

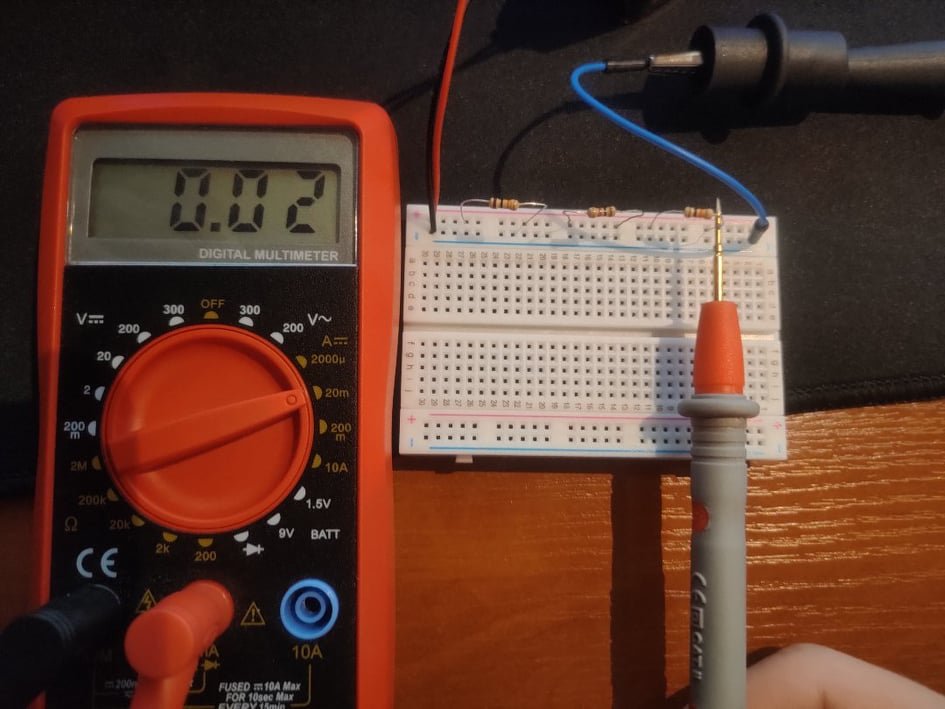

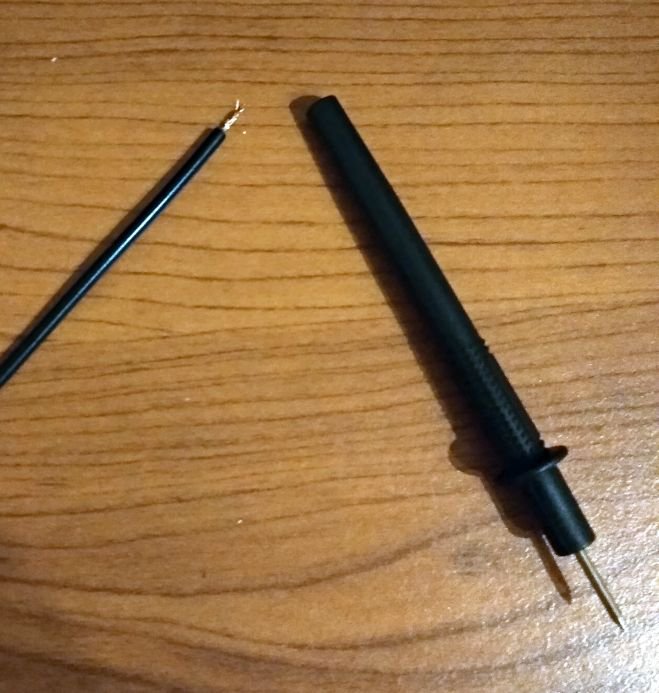

Nowy miernik! Zwyczajnie nim mierzyłem (a końcówka plastykowa nie jest chyba rozbieralna - wygląda na zalany/zaklejony element). Nawet nie wiem, czy to reklamować (uszkodzenie mechaniczne?).

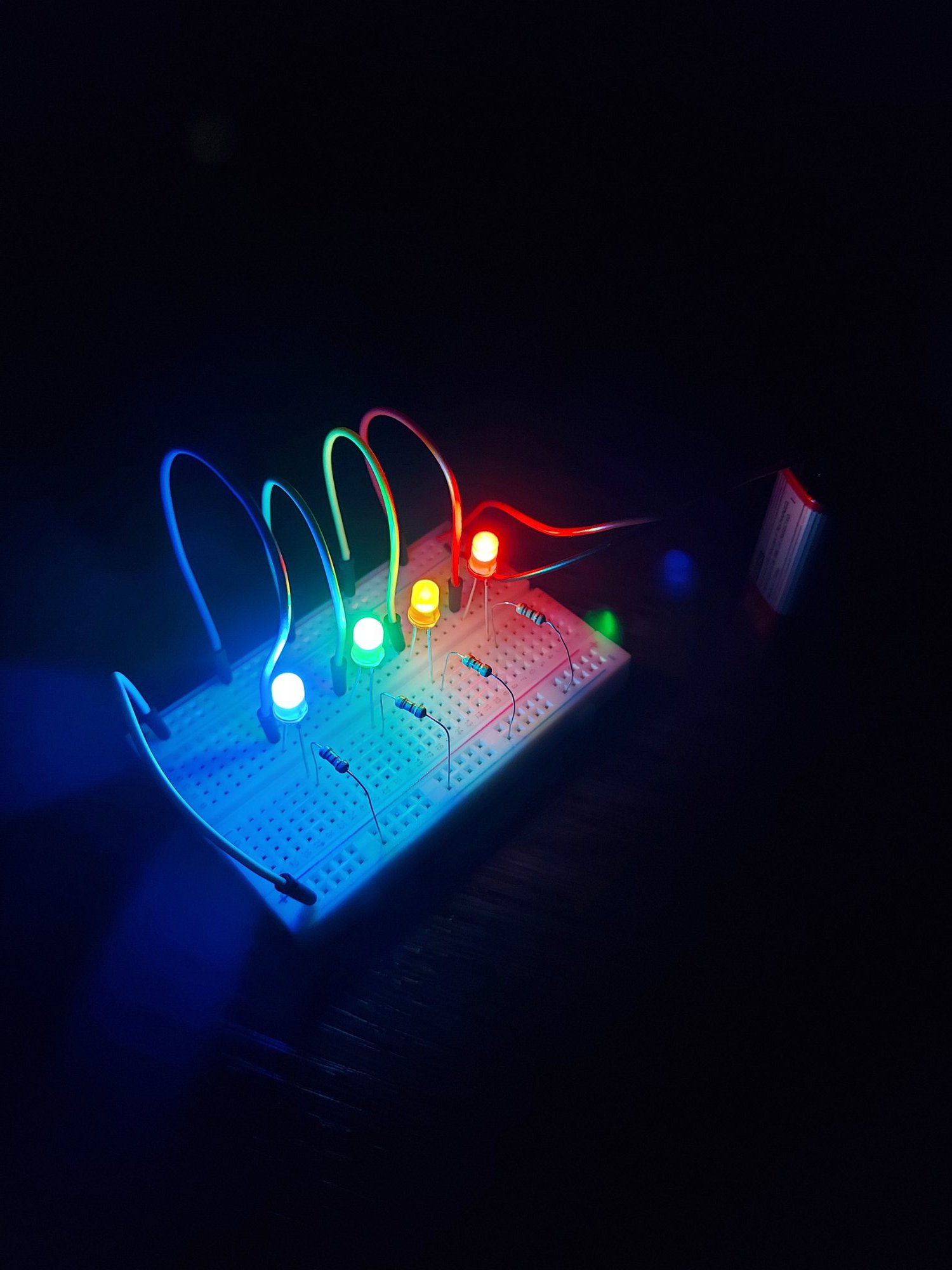

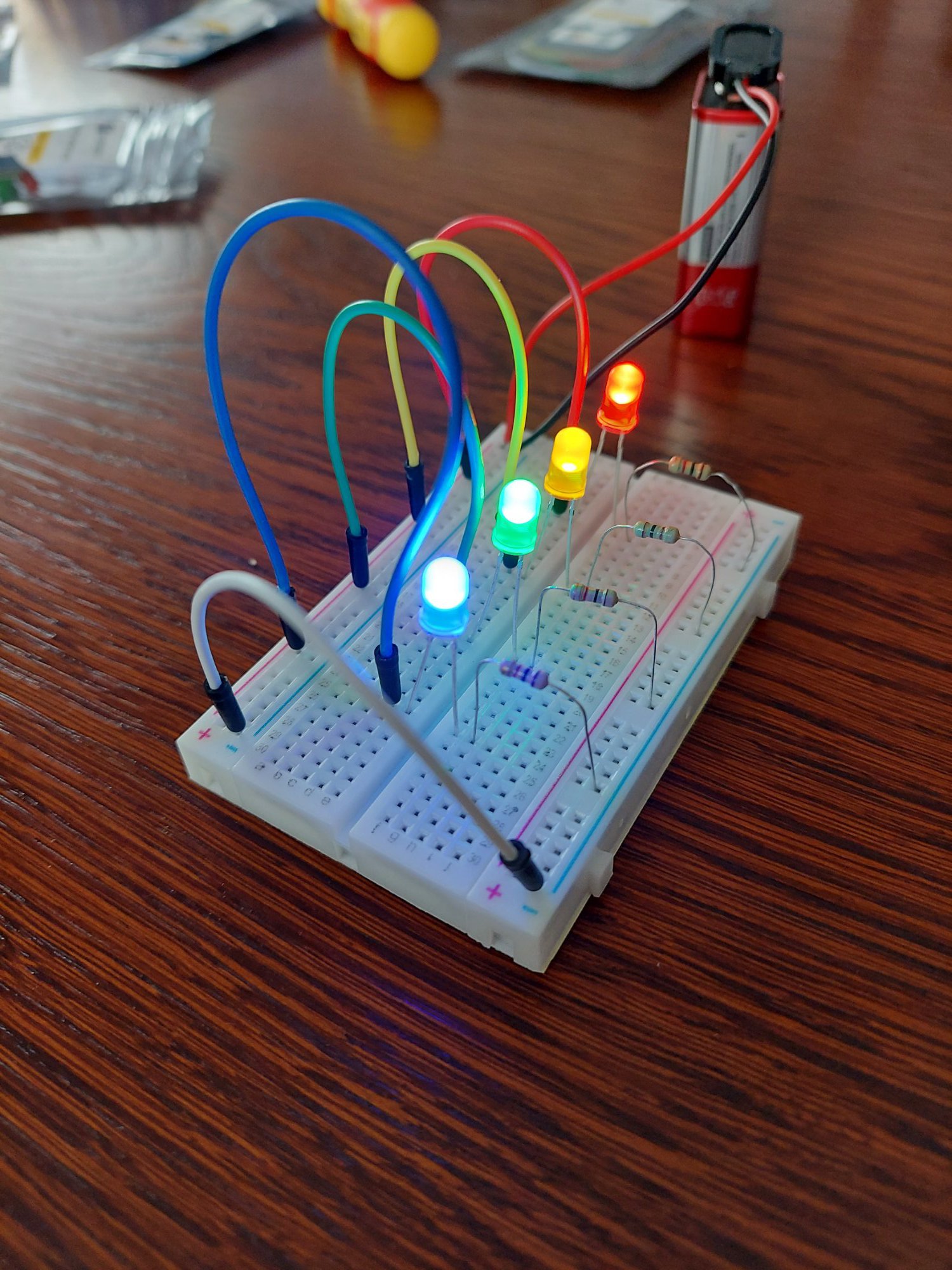

No dobrze, ale do rzeczy. W ćwiczeniu z kilkoma diodami najmocniej z trzech (bo niebieskiej nie dostałem w zestawie 😉 ) świeciła... zielona. Inaczej niż u większości w tym wątku. W ramach zabaw czerwonej podmieniłem rezystor na 330, co ją "wyjaśniło".

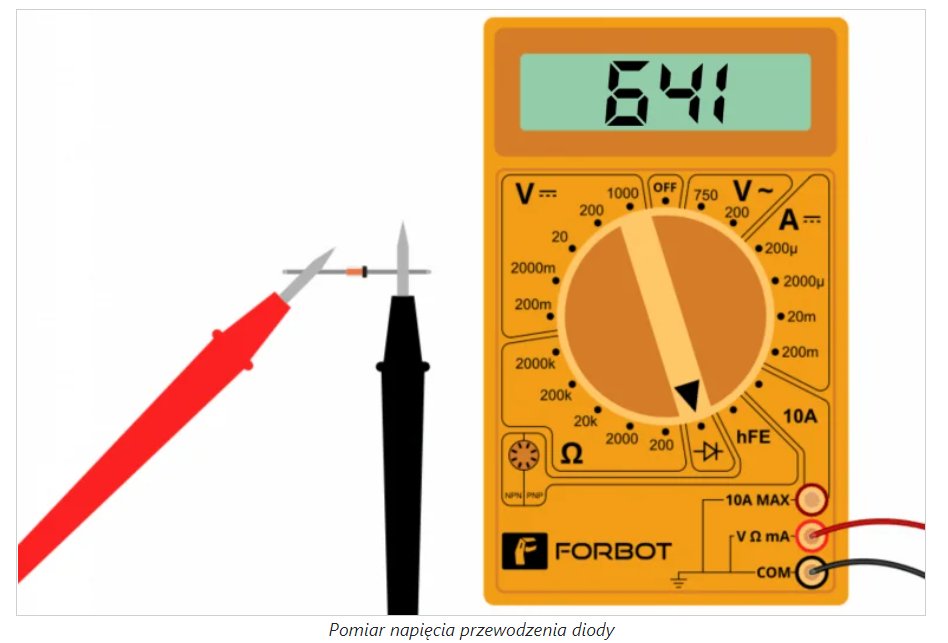

W takim układzie (równolegle zestawy dioda+rezystor) spadki napięcia wyglądają następująco. Na nitce z zieloną rezystor 6,66 (szatańska sprawa 😉 ), dioda 2,64 (suma 9,3). Na żółtej 7,27 i 1,99 (=9,26). Na czerwonej 7,34 i 1,91 (=9,25).

Pomiar natężenia. Między opornikiem, a zieloną 6,64mA, między opornikiem a czerwoną 7,37mA. Czy nie jest tak, że - skoro w zielonej nitce jest zmierzone napięcie (spadek) 9,3V, a natężenie jest w niej stałe, to z prawa Ohma, przy rezystorze 1K natężenie powinno wyjść inne (wyższe)? Czy dioda dokłada swój opór? Gdzieś w tym wątku przeczytałem, że nie można tak o diodzie powiedzieć. OK, może powinienem znać na to pytanie odpowiedź na tym etapie, ale... Tu jeszcze mam wątpliwości związane z pierwszym prawem Kirchoffa (co jest w takim układzie węzłem, gdzie tu się sumują natężenia).

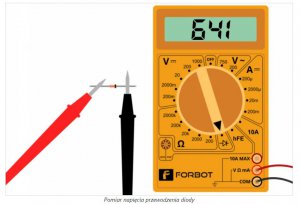

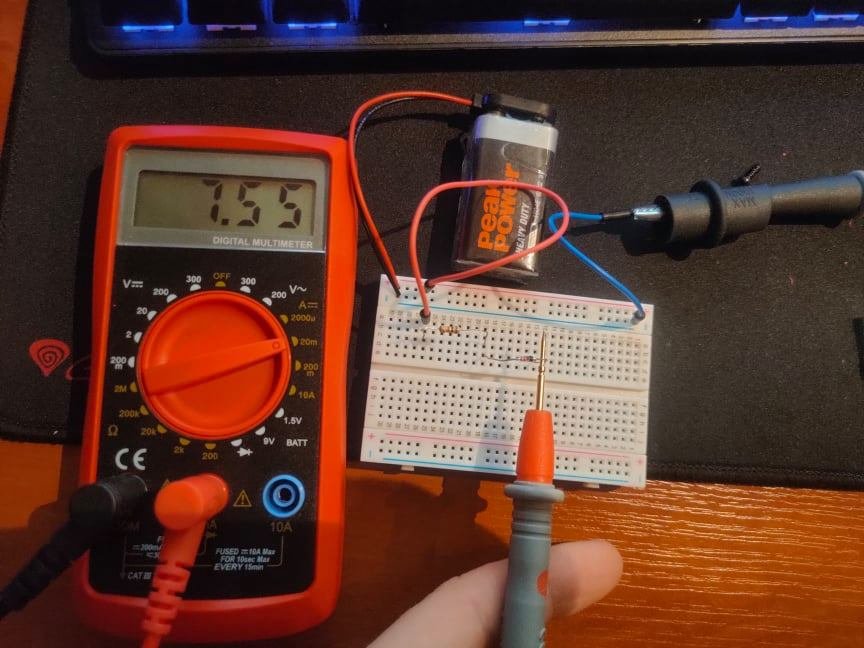

Po usunięciu z obwodu zielonej natężenie na nitce z czerwoną jest 7,42mA. Natomiast gdy czerwona została sama w układzie, to pomiar daje 7,52mA. I tu też pytanie - skoro na podzespołach połączonych równolegle zawsze jest to samo napięcie (czyli w każdej nitce rezystor-dioda jest takie samo), to dlaczego prąd się zmienia po zmianie liczby podzespołów (nitek z diodą i rezystorem)? Do tej pory rozumiałem to tak, że dużo równoległych czy mało, to napięcie w każdej jest takie samo, natężenie zależy od oporu w danej nitce. I im więcej tych nitek/podzespołów, tym szybciej rozładowujemy baterię. Czy może te wartości podane w dwóch ostatnich akapitach mieszczą się w granicy błędu pomiarowego?

Link to post
Share on other sites

Spróbuję się z tym zmierzyć:

24 minuty temu, Leander napisał:

W takim układzie (równolegle zestawy dioda+rezystor) spadki napięcia wyglądają następująco. Na nitce z zieloną rezystor 6,66 (szatańska sprawa 😉 ), dioda 2,64 (suma 9,3). Na żółtej 7,27 i 1,99 (=9,26). Na czerwonej 7,34 i 1,91 (=9,25).

Wszystko się zgadza z dokładnością do.. czasu. Sumy napięć powinny być jednakowe i oczywiście można to zwalić na błędy pomiarów, ale ja podejrzewam zwykłe rozładowanie baterii. Kiedy zacząłeś zabawę, bateria (bo to jej napięcie jest tutaj "sumą") miała napięcie trochę wyższe, po minucie zostało kilkadziesiąt mV mniej. To normalne. Jutro będzie jeszcze mniej, bo każdy kwant światła z LED i każdy dżul ciepła z oporników kosztują energię, powoli rozładowują baterię i jej napiecie spada. W poniższym dokumencie masz dane katalogowe baterii 9V. Popatrz na wykresy na ostatniej stronie na dole, pod kreską. To jest właśnie rozładowanie w kilku różnych przypadkach. Producenci stosują kilka typowych "obciążeń" żeby pokazać jak ich baterie zachowują się w takich sytuacjach. W małym radiu grającym 2 godziny dziennie masz szansę na 40-50h, w zabawce drenującej baterię bez skrupułów jest już tylko 18h za to w czujniku dymu ta sama bateria pożyje prawie miesiąc, ale tak czy tak napięcie powoli spada i jako granicę sensowności dla 6F22 przyjmuje się 5-6V. Potem wyrzucasz do oznaczonego pojemnika.

https://data.energizer.com/PDFs/MAX-EU-9V.pdf

27 minut temu, Leander napisał:

Pomiar natężenia. Między opornikiem, a zieloną 6,64mA, między opornikiem a czerwoną 7,37mA. Czy nie jest tak, że - skoro w zielonej nitce jest zmierzone napięcie (spadek) 9,3V, a natężenie jest w niej stałe, to z prawa Ohma, przy rezystorze 1K natężenie powinno wyjść inne (wyższe)? Czy dioda dokłada swój opór? Gdzieś w tym wątku przeczytałem, że nie można tak o diodzie powiedzieć. OK, może powinienem znać na to pytanie odpowiedź na tym etapie, ale... Tu jeszcze mam wątpliwości związane z pierwszym prawem Kirchoffa (co jest w takim układzie węzłem, gdzie tu się sumują natężenia)

Na "nitce" panuje napięcie będące "sumą" z poprzedniego doświadczenia i te sumy - jak to w połączeniu równoległym - są jednakowe. Ale już w każdej nitce masz inny obwód. Raz jest to (jak rozumiem) opornik 1k i zielony LED a innym razem opornik i LED czerwony. Rzeczywiście, LEDy (jak podejrzewasz) nie są opornikami i trzeba trochę odwrócić swoje myślenie. One "zabierają" z obwodu szeregowego pewne swoje ulubione napięcie: czerwona trochę mniejsze, zielona trochę większe a reszta odkłada się na oporniku tak by suma na końcach była taka, jakie napięcie tam przyłożyłeś z zasilania. Jeżeli dla opornika zostanie trochę mniej (bo LED zabrał więcej) to prąd w danej nitce płynie mniejszy. Natężenia sumują się w miejscach, gdzie prąd ze wszystkich nitek spływa do jednego kabelka. I po przeciwnej stronie, gdzie prąd z baterii rozpływa się na poszczególne nitki.

36 minut temu, Leander napisał:

Po usunięciu z obwodu zielonej natężenie na nitce z czerwoną jest 7,42mA. Natomiast gdy czerwona została sama w układzie, to pomiar daje 7,52mA. I tu też pytanie - skoro na podzespołach połączonych równolegle zawsze jest to samo napięcie (czyli w każdej nitce rezystor-dioda jest takie samo), to dlaczego prąd się zmienia po zmianie liczby podzespołów (nitek z diodą i rezystorem)?

Wciąż pamiętaj, że nie dysponujesz idealnym źródłem zasilania, mającym stałe napięcie. Bateria zasilająca obie właczone nitki (czerwoną i zieloną) daje trochę mniejsze napięcie niż gdy odepniesz jedną diodę i zostanie tylko ta druga. Wtedy zmniejszasz prąd pobierany ze źródła, napięcie baterii trochę "podskakuje" i stąd wzrost prądu w nitce która utrzymałeś przy życiu.

39 minut temu, Leander napisał:

Do tej pory rozumiałem to tak, że dużo równoległych czy mało, to napięcie w każdej jest takie samo, natężenie zależy od oporu w danej nitce. I im więcej tych nitek/podzespołów, tym szybciej rozładowujemy baterię. Czy może te wartości podane w dwóch ostatnich akapitach mieszczą się w granicy błędu pomiarowego?

Napięcie na wielu nitkach połączonych równolegle jest takie samo w danej chwili w danym układzie. Gdy zmieniasz układ np. liczbę nitek lub ich konfigurację i zmienia się sumaryczny prąd pobierany z baterii to zmienia się też napięcie zasilania. Jeśli będziesz je mierzył za każdym razem od nowa, wszystko powinno się zgadzać co do mV. Wyjściem jest używanie jakiegoś stabilizowanego zasilacza. Wtedy przynajmniej odpada problem "płynięcia" napięcia tak w czasie (powolne rozładowanie) jak i szybkich zmian od zmian prądu obciążenia.

  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites

Dziękuję! Kilka rzeczy było dla mnie jasnych (np. spadki napięcia), ale kwestia z diodami nieco mniej. To ciekawe, trzeba zatem wiedzieć, jak zachowuje się dany element - czy dokłada swój opór, czy np., jak dioda, "zjada" to napięcie i już.

To skoro w nitce z zieloną diodą opornik dawał spadek 6,66V, a diody nie należy brać do obliczeń napięcia, to przy oporniku 1K natężenie wychodzi w teorii 6,66mA. Zmierzyłem 6,64mA. I teraz to ma sens, dziękuję za wyjaśnienie. Chyba już dobrze myślę.

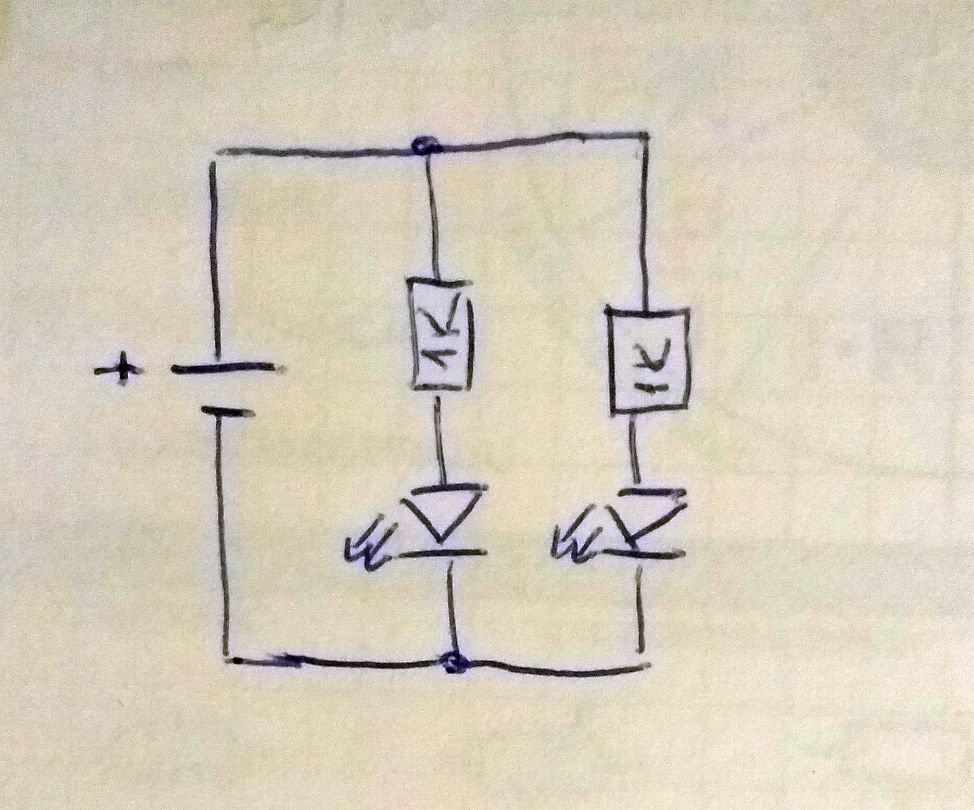

Z tymi węzłami też rozumiem zasadę, tylko... Może schemat.

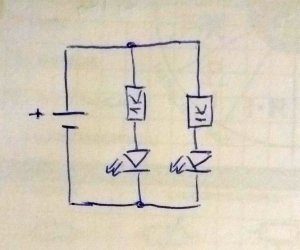

W ćwiczeniu jest mniej więcej coś takiego, dla 4 zestawów dioda+opornik. Dobrze rozumiem? Równolegle. To skoro ja na jednej nitce mierze 6,64mA, a na drugiej 7,37mA to "przed/za" węzłami, które rozdzielają podzespoły (czyli przy baterii), natężenie jest sumą i wynosi ok. 14mA (nie mogę zmierzyć, bo mi się miernik urwał, jak pokazywałem 🙂 ). I albo ja źle rozumuję, albo to jest dobrze, tylko zaskakująco dużo. Czyli dokładając kolejne takie równoległe podzespoły zmuszam baterię do produkowania większego prądu, aż nie da rady. Zgadza się?
