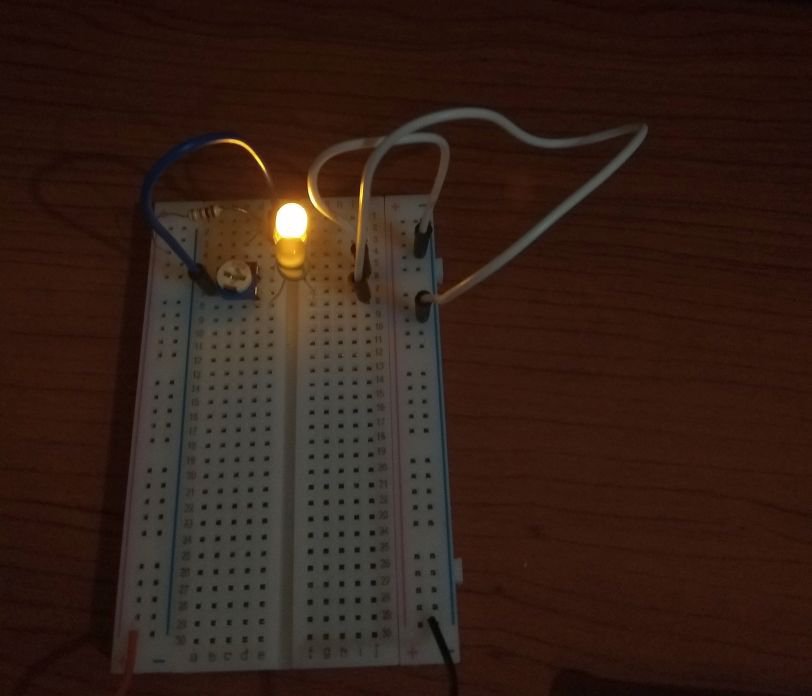

I obiecany deser w postaci opornika. Podłączyłem sobie coś takiego:

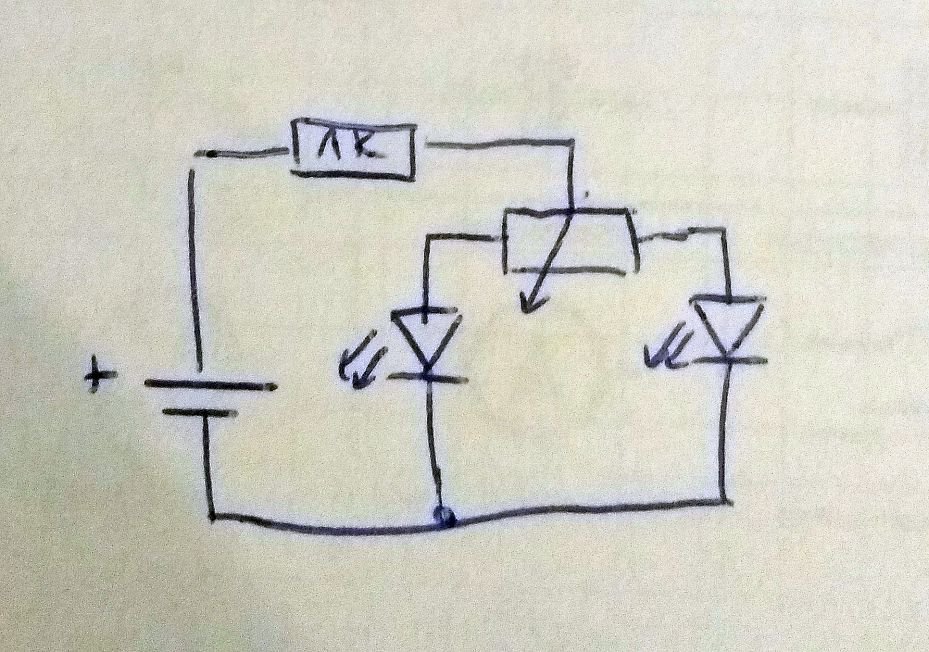

co według mnie przekłada się na taki schemat:


Czy w takim układzie jeden rezystor wystarcza, jeśli odpowiednio dobrany? Potencjometr "dzieli jego wpływ" między diody. Przy jednym skrajnym położeniu potencjometru zielona się nie świeci, a czerwona świeci (jest na niej spadek 1,99V, na rezystorze 7,10V). Natomiast po przekręceniu w drugie skrajne położenie, świecą obie! Na zielonej spada 2,64V, a na czerwonej 1,8V. Czy potencjometr nie powinien odciąć tej ścieżki całkiem? W środkowym położeniu powinien rozdzielać po równo, w skrajnych 100% idzie przez jedną z dwóch nóżek.

Czy potencjometr sam z siebie daje opór do układu? Tzn. czy przy ustawieniu skrajnym dla zasilanej ścieżki jest i tak jakimś opornikiem? Przepraszam, na razie nie mogę zmierzyć (a na marginesie - z Botlandu doślą sondy, to drugi plus dla tej firmy w ciągu miesiąca).

Link to post
Share on other sites
7 godzin temu, Leander napisał:

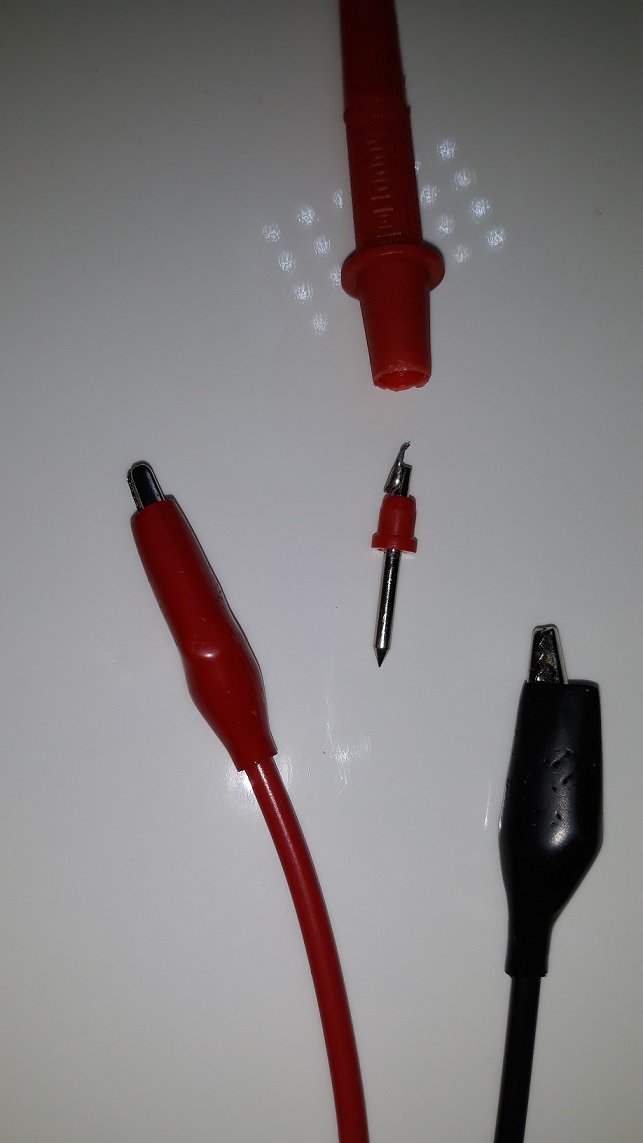

końcówka plastykowa nie jest chyba rozbieralna - wygląda na zalany/zaklejony element

Te końcówki z reguły da się rozebrać. Miałem identyczny przypadek jakiś czas temu. Jak nie możesz tego ręcznie rozebrać to zawsze można przełożyć cienki śrubokręt z drugiej strony i wybić. Ja osobiście wolałem zalutować krokodylki.




  • Lubię! 1
Link to post
Share on other sites

Hm, nie bardzo wiem jaki jest sens układu z potencjometrem, tj. dlaczego mielibyśmy go stosować. Potencjometr jest drogim i zawodnym elementem. Pod względem elektrycznym masz jedną stałą ścieżkę oporową "podzieloną" na dwie części, których suma jest rzecz jasna zawsze stała. Te dwie części stanowią swoje dopełnienie. W powyższym układzie masz zatem trzy rezystory: ten stały 1k i dwa "wirtualne", jeden na lewo od strzałki i drugi na prawo. Przypadek jakoś-w-przybliżeniu-środkowy rozumiesz, tak? Masz dwie nitki diod z własnymi opornikami schodzące się do jednego drutu z wpiętym opornikiem 1k, przez który płynie suma prądów. Gdybyś przysłonił fragment LEDowo-potencjometrowy czarnym prostokątem, to dostałbyś typowy układ szeregowy: opornik 1k+ czarna skrzynka. Płynie przez nie ten sam prąd a suma napięć równa jest napięciu baterii. Zaglądając teraz do wnętrza czarnej skrzynki i przestawiając potencjometr w różne położenia możesz jakoś regulować stosunek prądów LEDów, bo zwiększając jednemu jego opornik zmniejszasz drugiemu. Ponieważ jednak wstawiłeś różne diodki, to w położeniach prawie-skrajnych zaczyna się robić ciekawie. Zauważ, że na czerwonej diodzie spada ok. 2V i nigdy (przy sensownych prądach) dużo więcej nie będzie. Natomiast zielona potrzebuje do świecenia (czyli do przepływu prądu) znacznie więcej napięcia. I teraz jeśli potencjometr skręcisz tak, by jego "strzałka" dotknęła czerwonej diody to czerwona będzie świecić zasilana przez 1k. Natomiast zielona jest wtedy podłączona przez opornik (cały potencjometr) do napięcia 2V czerwonej diody. Nie ma szans świecić, bo to za mało by przez nią coś popłynęło. Ona potrzebuje min. 2.6V. W drugą stronę jest odwrotnie, ale inaczej. Skręcasz potencjometr skrajnie w stronę zielonej i teraz to ona jest napędzana bezpośrednio przez opornik 1k i świeci. Jest na niej 2.6V a do tego napięcia jest podłączona czerwona ze swoim opornikiem (znów: pełny potencjometr). A 2.6V wystarcza czerwonej do zaświecenia: 2V odłoży się na niej a 0.6V na jej oporniku/potencjometrze. W tym wypadku świecą dwie. Czy to jakoś nomen-omen rozświetla sytuację?

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

OK, ciekawe. Chyba rozumiem. Traktowałem potencjometr w skrajnym położeniu, jako odcięcie jednej z gałęzi (nie pytajcie 😉 ), tymczasem jest to raczej wstawienie na niej maksymalnego możliwego (z punktu widzenia potencjometru) oporu.

1 godzinę temu, marek1707 napisał:

I teraz jeśli potencjometr skręcisz tak, by jego "strzałka" dotknęła czerwonej diody to czerwona będzie świecić zasilana przez 1k. Natomiast zielona jest wtedy podłączona przez opornik (cały potencjometr) do napięcia 2V czerwonej diody. Nie ma szans świecić, bo to za mało by przez nią coś popłynęło. Ona potrzebuje min. 2.6V.

W odniesieniu do cytatu - na czerwonej nie ma oporu z potencjometru, tylko z rezystora (1K), na zielonej jest opór z potencjometru i rezystora (np. 1K + opór potencjometru). W skrajnym położeniu rezystor ma zerowy opór. Nie rozumiem tylko stwierdzenia, że zielona jest podłączona do "napięcia czerwonej diody" (choć akceptując to, rozumiem konsekwencje i obliczenia). Jest podłączona do napięcia "od baterii" (ograniczonego przez opornik i potencjometr), tak samo jak i czerwona (ograniczona tylko przez rezystor). Napięcie rozdziela się za rezystorem na potencjometrze (tak?) - to skąd takie stwierdzenie?

Przepraszam, że dopytuję, ale musi mi się to ułożyć :). A co sensowności - może i ten układ nie ma sensu, ale jest to nauka przez robienie głupich eksperymentów.

[Dodane]

Zrozumiałem. Te wirtualne rezystory w potencjometrze są jakby szeregowo. Wtedy stwierdzenie, że jest podłączona do prądu drugiej diody jest jasne.



Edytowano przez Leander
Link to post
Share on other sites
  • Treker zmienił tytuł na: Kurs elektroniki – #6 – diody krzemowe oraz świecące (LED)

Świetny artykuł, naprawdę bardzo mi się podoba. Mam tylko dwie drobne uwagi stylistyczno merytoryczne. Unikał bym mianowicie sformułowania, że dioda się żarzy. Zorientowani wiedzą, że to nawiązanie do żarówek, ale młodzi kursanci, przynajmniej niektórzy, mogą sobie wyobrazić, że ona dosłownie się żarzy. A wiadomo, że LED świeci zimnym światłem, a jeśli się żarzy (co się może na krótko zdarzyć ) to znaczy, że uległa uszkodzeniu, zwykle przez przeciążenie. Druga rzecz, to nie określał bym prądu jako "leniwy" w żadnych okolicznościach, gdyby był leniwy, to by wcale nie płynął, a jak wiadomo prąd może być potężny, i nijak mi tu lenistwo jako jego cecha nie pasuje. Pozdrawiam serdecznie.

Edytowano przez pared
  • Lubię! 1
Link to post
Share on other sites

@marek1707: to, co poleciłeś w ostatnim akapicie wpisy dość ciekawe.

Zrobiłem jak poniżej i wyciągnąłem pewne wnioski, poprawcie mnie, jeśli coś jest kompletnie nie tak.

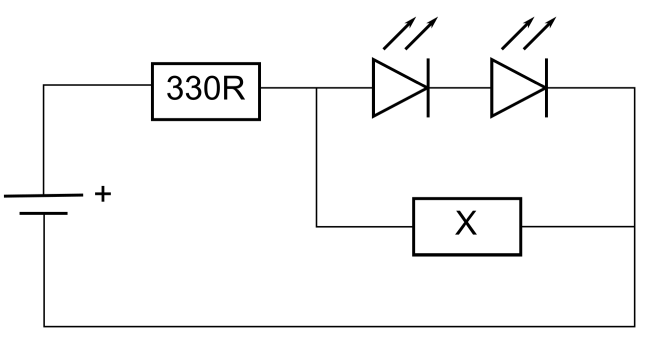

Układ wymyśliłem tak (pierwsza dioda czerwona, druga zielona, X będę opisywał):

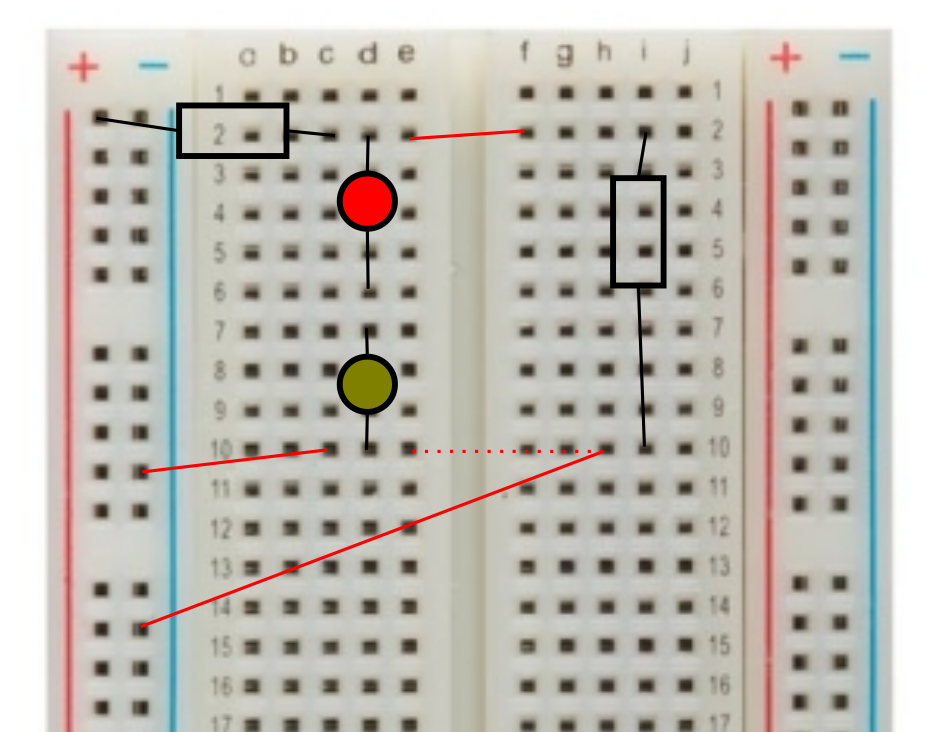

Na płytce zmontowałem to tak (zdjęcie płytki pożyczone z internetu, na czerwono kabelki, kropkowane się wyjaśni później):
