Po co na tym buzzerze jest znaczek +  jeśli działa na obu ustawieniach ?

[Treker (Damian Szymański)]

Wszystko zależy od konkretnego elementu, ale uogólniając: albo układ przy jednym podłączeniu będzie działał trochę lepiej (kwestia jego wewnętrznej budowy) lub np. producent wykorzystuje te same obudowy do wersji z/bez generatora.

[ethanak]

Ekhm... znaczek jest po to żeby wiedzieć w którą stronę porusza się membrana przy przyłożeniu napięcia określonej polaryzacji. Jak masz jedną to można to olać, ale jak masz więcej to warto wszystkie podłączyć tak samo.

[peakyss]

Nie rozumiem rysunku o generatorze, dokładniej dlaczego to nie R1 rozładowuje kondensator C1 ?

Jest tam napisane, że r1 jest tylko zabezpieczeniem przed uszkodzeniem ukladu.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

21 minut temu, peakyss napisał:

Nie rozumiem rysunku o generatorze, dokładniej dlaczego to nie R1 rozładowuje kondensator C1 ?

Wejście bramki NOT "nie przewodzi prądu" (ma stan wysokiej impedancji), więc traktujemy to tak, jakby tam była przerwa w obwodzie. W obwodzie, w którym jest rezystor podłączony tylko jedną nóżką do obwodu (druga wisi) obie nóżki rezystora mają to samo napięcie. Stąd nasz rezystor R1 jest takim "wiszącym" rezystorem, więc teoretycznie płynie przez niego znikomy prąd (uA / nA). Jedyna różnica potencjałów wystąpi między wyjściem lewej bramki, a dolną okładką kondensatora lub wyjściem prawej bramki i górną okładką kondensatora. Jeżeli kondensator na okładce ma napięcie inne niż na odpowiednim wyjściu bramki to się dostosowuje i oddaje / pobiera ładunek. Jednocześnie wracając na początek zmiany na dolnej okładce kondensatora wpływają na wejście lewej bramki NOT, co za tym idzie przełączają ją w momencie, gdy kondensator się naładuje / rozładuje w danym etapie cyklu.

Trochę chyba za bardzo skomplikowałem... Ktoś może to przetłumaczyć na łopatologiczny?



[peakyss]

Dnia 26.10.2021 o 18:57, H1M4W4R1 napisał:

Wejście bramki NOT "nie przewodzi prądu" (ma stan wysokiej impedancji), więc traktujemy to tak, jakby tam była przerwa w obwodzie. W obwodzie, w którym jest rezystor podłączony tylko jedną nóżką do obwodu (druga wisi) obie nóżki rezystora mają to samo napięcie. Stąd nasz rezystor R1 jest takim "wiszącym" rezystorem, więc teoretycznie płynie przez niego znikomy prąd (uA / nA). Jedyna różnica potencjałów wystąpi między wyjściem lewej bramki, a dolną okładką kondensatora lub wyjściem prawej bramki i górną okładką kondensatora. Jeżeli kondensator na okładce ma napięcie inne niż na odpowiednim wyjściu bramki to się dostosowuje i oddaje / pobiera ładunek. Jednocześnie wracając na początek zmiany na dolnej okładce kondensatora wpływają na wejście lewej bramki NOT, co za tym idzie przełączają ją w momencie, gdy kondensator się naładuje / rozładuje w danym etapie cyklu.

Trochę chyba za bardzo skomplikowałem... Ktoś może to przetłumaczyć na łopatologiczny?



🤔🤔 To znaczy, że jak dolna okładka kondensatora "oddaje" swoje napięcie na wejscie lewej bramki to przez r1 nie płynie prąd który go rozładowuje ?

Wybacz, że cięzko łapie ale zawsze jak pojawiaja sie kondensatory to mam duzo pytan w głowie..

Edytowano Październik 31, 2021 przez peakyss

[H1M4W4R1]

29 minut temu, peakyss napisał:

 To znaczy, że jak dolna okładka kondensatora "oddaje" swoje napięcie na wejscie lewej bramki to przez r1 nie płynie prąd który go rozładowuje ?

Chodzi o to, że przez R1 nie płynie prąd, bo nie ma dokąd popłynąć.

Najłatwiej będzie chyba przedstawić symulację... I powiedzieć, że napięcie jest wielkością urojoną - tak samo jak ciśnienie. Reprezentuje to jak bardzo dwa różne zbiorniki chcą wyrównać swoją zawartość. W przypadku ciśnienia jest to ilość płynu, w przypadku napięcia ilość elektronów 😉 Jeżeli napięcie w dwóch punktach jest identyczne to prąd nie płynie - tak samo jak w przypadku wody i ciśnienia.

Edytowano Październik 31, 2021 przez H1M4W4R1

[peakyss]

40 minut temu, H1M4W4R1 napisał:

Chodzi o to, że przez R1 nie płynie prąd, bo nie ma dokąd popłynąć.

Najłatwiej będzie chyba przedstawić symulację... I powiedzieć, że napięcie jest wielkością urojoną - tak samo jak ciśnienie. Reprezentuje to jak bardzo dwa różne zbiorniki chcą wyrównać swoją zawartość. W przypadku ciśnienia jest to ilość płynu, w przypadku napięcia ilość elektronów 😉 Jeżeli napięcie w dwóch punktach jest identyczne to prąd nie płynie - tak samo jak w przypadku wody i ciśnienia.

Czyli gdyby nie R3 to kondensator byłby naładowany w nieskonczonosc ?

 No i R1 jest takim jakby po prostu przedluzeniem dlatego, ze nie ma zamkniecia obowodu i nie ma prawa plynac prad ktory rozladowuje kondenastor ?

[H1M4W4R1]

Przed chwilą, peakyss napisał:

 No i R1 jest takim jakby po prostu przedluzeniem dlatego, ze nie ma zamkniecia obowodu i nie ma prawa plynac prad ktory rozladowuje kondenastor ?

Mniej/więcej (prąd płynie, tylko nieskończenie mały).

[Pierunek]

Układ miga , piszczy i buczy :] Dioda ,  Generator

[kaminski-tomek]

Cześć,

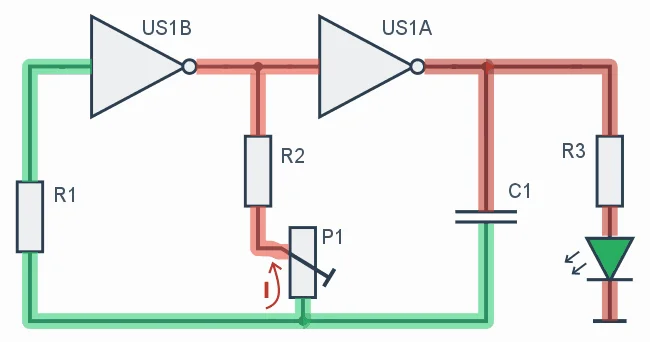

Mam wrażenie, że ilustracja przedstawiająca czwarty etap pracy generatora ma błąd. Między bramkami jest przedstawione wysokie napięcie, natomiast za potencjemetrem niskie. Czemu w takim razie prąd płynie od kondensatora do US1B? Czy ta strzałka przy "I" ma poprawny zwrot?



[Gieneq]

@kaminski-tomek zwróć uwagę na kolejną ilustrację, gdzie strzałka ma inny zwrot, a za bramką jest już kolor zielony. Ilustracja o którą pytasz jest pokazaniem stanu przejściowego, bo nie może być sytuacja że przed i za bramką jest ten sam stan (kolor). Jest to możliwe tylko przez bardzo krótką chwilę zwaną czasem propagacji, gdy elementy z których zbudowana jest bramka przełączają się.

[miro88]

Generator



Edytowano Sierpień 26, 2022 przez miro88

[RakietowyKim]

O, bardzo fajna sekcja. Zadanka zrobione bez problemu. Teraz udaje mi się robić przeważnie z samego schematu. Więc jest jakiś progres w budowaniu układów.

[Treker (Damian Szymański)]

@RakietowyKim bardzo dobre podejście 🙂 Nasze schematy montażowe powinny być tylko pomocą. Warto składać układy samodzielnie!
