Przycisk monostabilny - co warto wiedzieć?

Przycisk monostabilny to element elektromechaniczny, który służy do zwierania, rozwierania lub przełączania obwodu w momencie, kiedy jego klawisz jest wciskany przez człowieka. Po ustaniu nacisku, powraca samoczynnie do swojego pierwotnego położenia.

Przyciski monostabilne to fascynujący element technologii, który stosowany jest na szeroką skalę w dzisiejszych urządzeniach. Ich unikalna zdolność do chwilowej aktywacji sprawia, że są niezastąpione w wielu aplikacjach. Dowiedz się więcej o tych specyficznych przełącznikach, zgłębiając ich działanie, zastosowania oraz jak radzić sobie z problemami, które mogą się z nimi pojawić.

Co to jest przycisk monostabilny?

Przycisk monostabilny to jeden z najpopularniejszych elementów stosowanych w elektronice i elektryce, który znajduje szerokie zastosowanie zarówno w urządzeniach codziennego użytku, jak i w przemyśle.

W momencie naciśnięcia przycisku, tymczasowo zmienia swój stan na włączony, a po zwolnieniu wraca do pozycji wyłączonej. Ta cecha sprawia, że przyciski monostabilne są idealne do zastosowań, w których wymagane jest chwilowe połączenie, takie jak uruchamianie mechanizmów czy włączanie urządzeń.

W porównaniu do przycisków bistabilnych, które mogą pozostawać w jednym z dwóch stabilnych stanów (włączonym lub wyłączonym), przyciski monostabilne oferują swoje usługi w operacjach wymagających jedynie chwilowego działania.

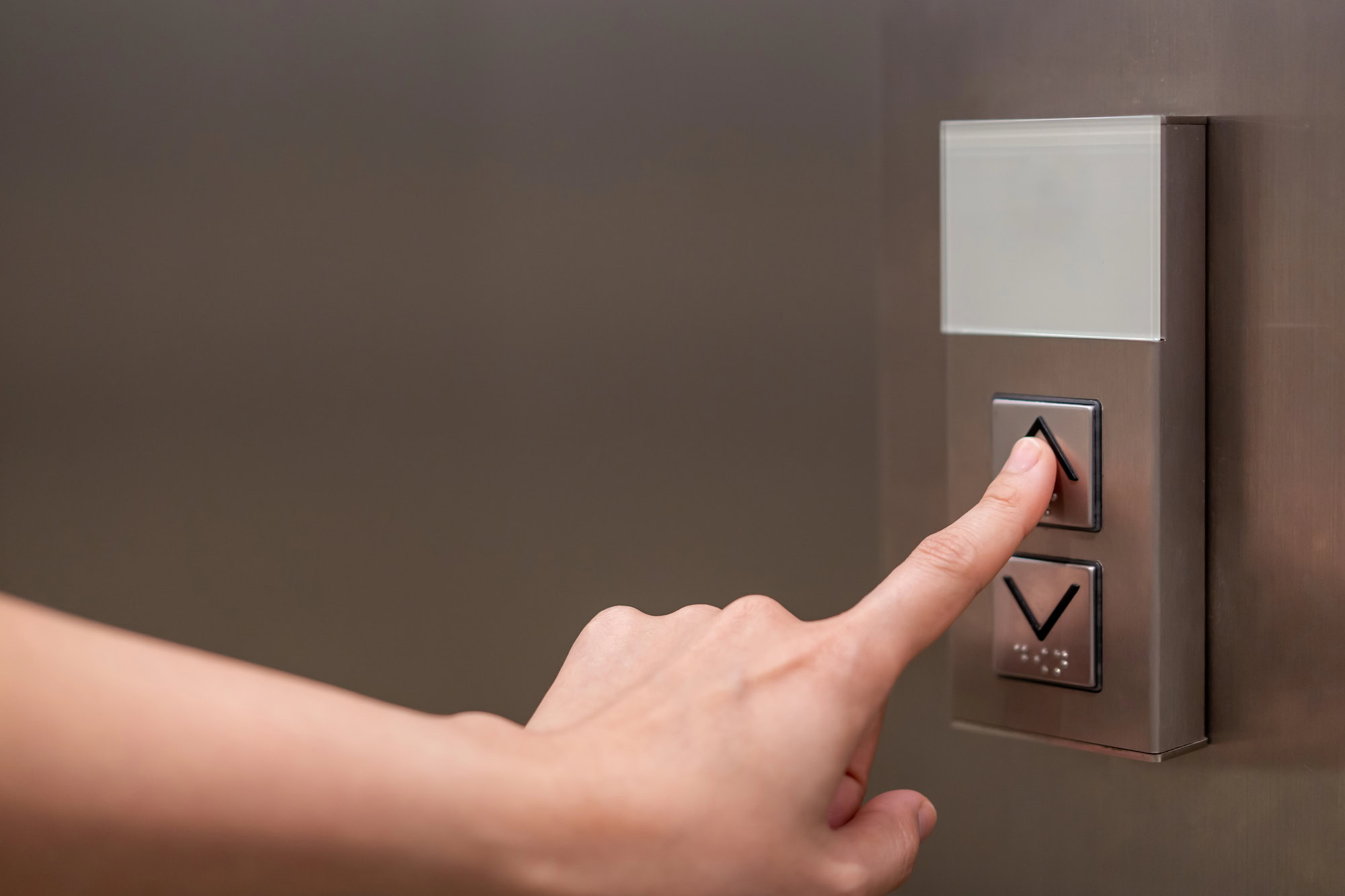

Panel przywołania windy: przykład zastosowania przycisków monostabilnych

Podstawowa różnica między przyciskiem monostabilnym a innymi typami przycisków, takimi jak bistabilne, polega na jego zdolności do samoczynnego powracania do pierwotnego stanu. Dzięki tej funkcjonalności, przyciski monostabilne są powszechnie stosowane w klawiaturach komputerowych, pilotach do telewizorów czy systemach oświetleniowych.

Przy naciśnięciu przycisku monostabilnego, tymczasowa zmiana stanu jest wykorzystywana do przesyłania pojedynczego impulsu sterującego, co czyni je nieocenionymi w tworzeniu tymczasowych połączeń elektrycznych. Wraz z rosnącą automatyzacją i zaawansowanymi technologiami, przyciski monostabilne znajdą jeszcze więcej zastosowań, dzięki czemu ich wszechstronność i łatwość użycia będą miały coraz większe znaczenie.

Jednak spotyka się, zwłaszcza w automatyce, przyciski typu NC, czyli normally closed, które rozwierają obwód po wciśnięciu klawisza, normalnie zaś przewodzą. Jest jeszcze trzecia grupa przycisków monostabilnych, czyli przełączające, oznaczana jako NC-(NO) lub ON-(ON). Oznacza to, że w spoczynku zwarty jest styk wspólny C lub COM (od common) ze stykiem NC lub jednym ze styków ON, zaś po wciśnięciu ten styk wspólny zmienia położenie i zwiera ze stykiem NO lub drugim ON. Pozycja w nawiasie jest monostabilna, trwająca tylko podczas wciskania przycisku.

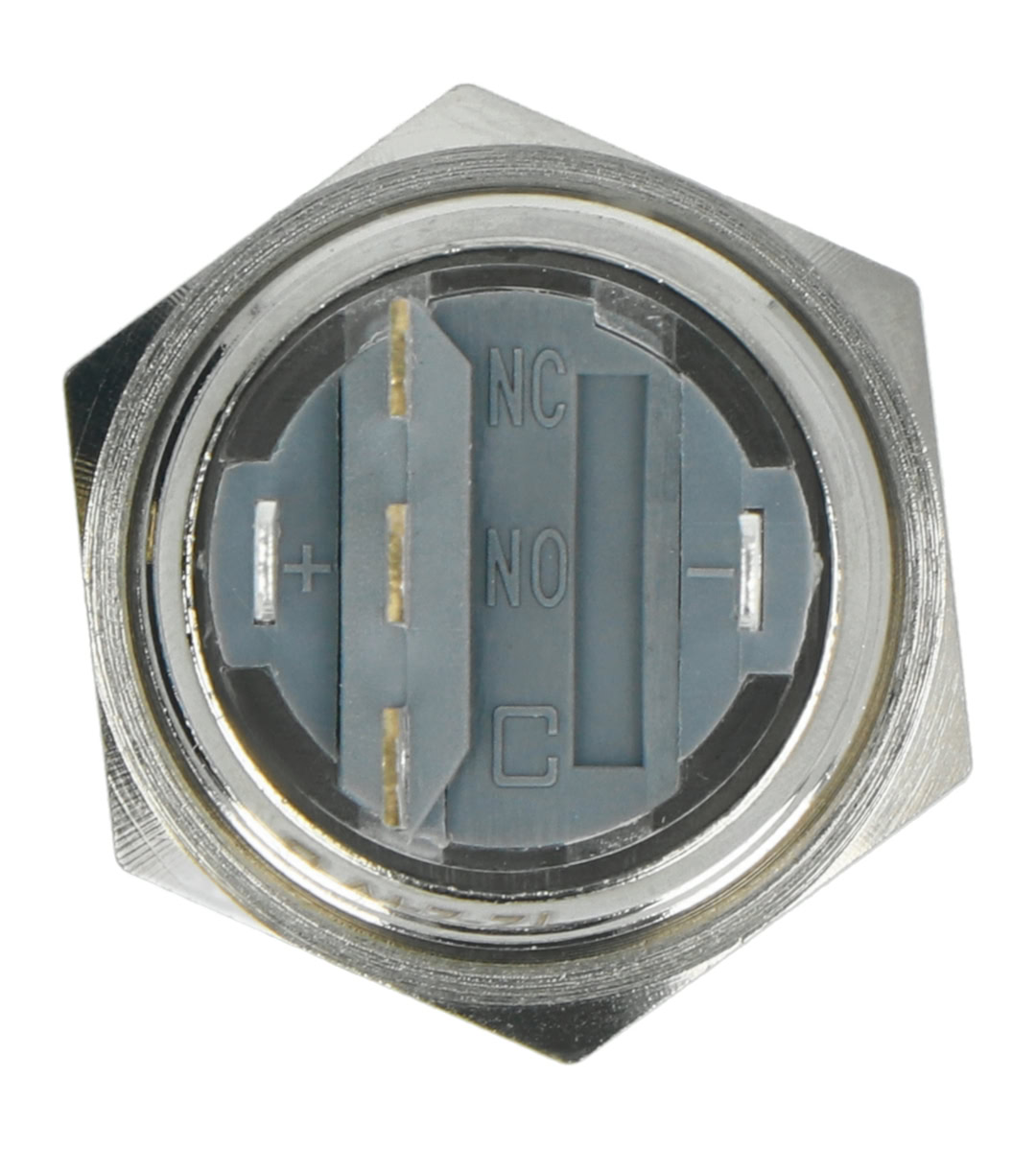

Zaciski przełączającego przycisku monostabilnego: C, NC i NO

Jak działa przycisk monostabilny?

Zasada funkcjonowania tego elementu technologicznego opiera się na jego zdolności do pozostawania w jednym stabilnym stanie i chwilowej zmiany na drugi. Podstawowym stanem przycisku monostabilnego jest najczęściej stan wyłączony, OFF. Kiedy użytkownik naciska przycisk, mechanizm wewnętrzny tymczasowo zamyka obwód, zmieniając stan przycisku na włączony. Jednak kluczową cechą tego rodzaju przełącznika jest jego zdolność do automatycznego powrotu do pierwotnego stanu po zwolnieniu nacisku.

Mechanizm sprężynowy wewnątrz przycisku odpowiada za natychmiastowe cofnięcie się części ruchomych do pozycji wyjściowej, co czyni przycisk łatwym w obsłudze i niezawodnym. Najczęściej spotykane przyciski monostabilne mają jedynie styk zwierny (jak po prawej), ale spotyka się również przyciski przełączające (jak po lewej).

Symbole przycisków monostabilnych: przełączającego (po lewej) i zwiernego (po prawej)

Przycisk monostabilny działa zatem jako mechanizm chwilowy, oferujący użytkownikowi precyzyjne sterowanie impulsami elektrycznymi. W momencie naciśnięcia przełączane są styki elektryczne, które to zdarzenie jest wykorzystywane do uruchamiania różnych funkcji urządzeń. Dzięki temu przyciski tego typu idealnie sprawdzają się w aplikacjach wymagających samoczynnego resetowania stanu, takich jak klawiatury czy piloty zdalnego sterowania.

Ich niezawodność oraz prostota działania znajdują uznanie w technologii, gdzie istotne jest szybkie i łatwe wykonywanie zadań. Rozwój technologiczny wprowadza coraz to nowe możliwości zastosowania przycisków monostabilnych, które stają się kluczowym elementem w bardziej skomplikowanych systemach automatyki.

Praktyczne zastosowanie przycisków monostabilnych

Zastosowanie przycisków monostabilnych jest niezwykle szerokie, szczególnie w urządzeniach codziennego użytku oraz w wielu projektach elektronicznych. Dzięki swojej zdolności do chwilowego zmieniania stanu, przycisk chwilowy znajduje swoje miejsce w wielu codziennych sprzętach, gdzie umożliwia precyzyjne kontrolowanie funkcji poprzez jednorazowy impuls. Jednym z najbardziej dosadnych przykładów są klawiatury komputerowe, gdzie przyciśnięcie pojedynczego klawisza generuje sygnał przetwarzany na dany znak.

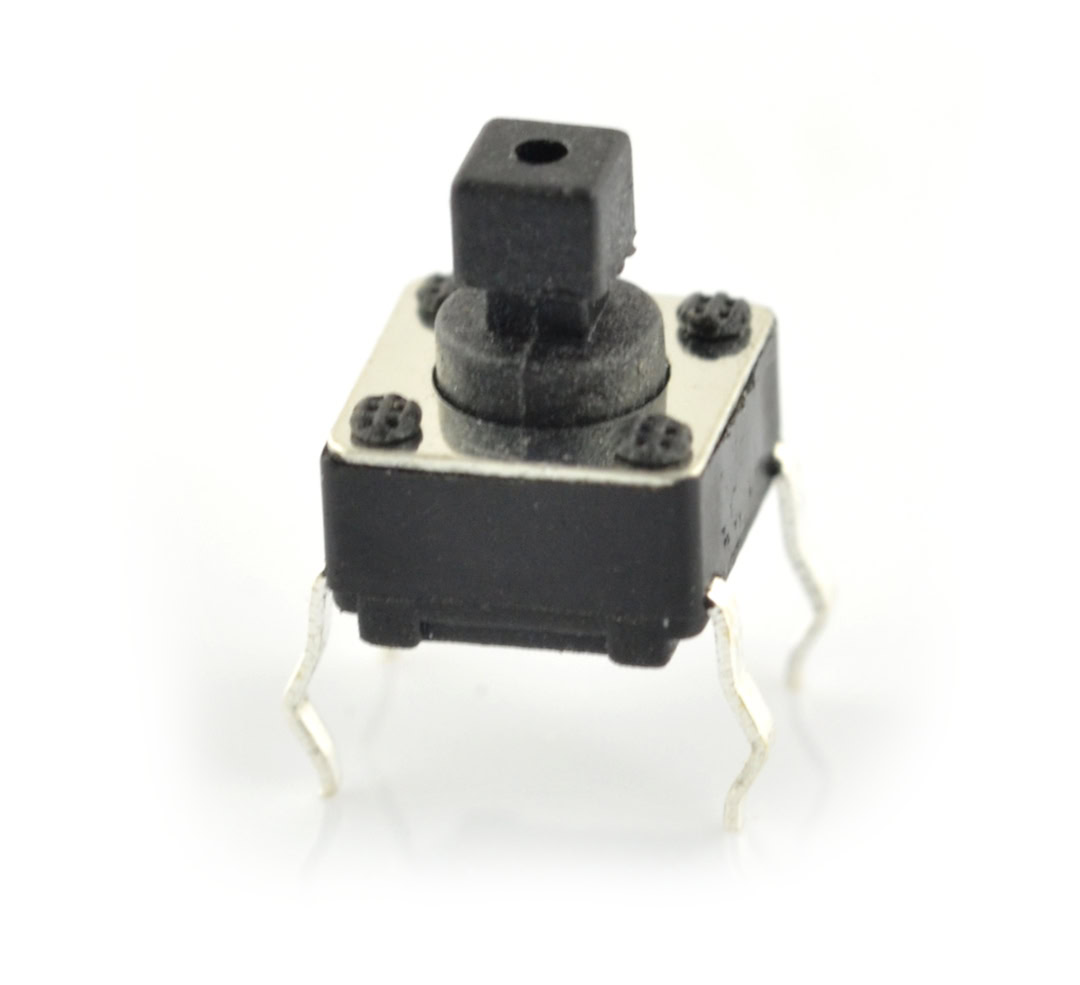

Miniaturowy przycisk monostabilny lutowany w płytkę PCB

Równie popularne jest zastosowanie przycisków monostabilnych w pilotach do telewizorów, w których każdorazowe naciśnięcie przycisku zmienia kanał lub reguluje głośność. Innym przykładem są systemy oświetleniowe, gdzie chwilowe zetknięcie obwodu umożliwia zapalanie lub gaszenie światła. Ponadto, w projektach elektronicznych, przyciski monostabilne są używane w:

• urządzeniach resetujących, gdzie wymagany jest krótki reset systemu,
• kontrolerach gier, które potrzebują szybkiego i precyzyjnego przesyłania poleceń,
• systemach zabezpieczeń, w których aktywacja alarmu wymaga tymczasowego zamknięcia obwodu.

Praktyczność tych przycisków jest nieoceniona, ponieważ dostarczają one niezawodności i łatwości obsługi w aplikacjach wymagających szybkiej i chwilowej akcji.

Najczęstsze problemy z przyciskami monostabilnymi i ich rozwiązania

Przyciski monostabilne, mimo swojej niezawodności i wszechstronności, mogą czasami sprawiać kłopoty użytkownikom. Najczęstsze problemy z przyciskiem monostabilnym dotyczą jego mechanizmu sprężynowego oraz styku elektrycznego. Z biegiem czasu sprężyna odpowiedzialna za powrót przycisku do pozycji wyjściowej może się zużywać, co prowadzi do utykania przełącznika w stanie wciśniętym lub jego niestabilnego działania. Aby rozwiązać ten problem, regularna konserwacja i czyszczenie mechanizmu wewnętrznego są kluczowe.

Innym powszechnym zagadnieniem jest zanieczyszczenie styków przycisku monostabilnego, powodujące brak lub opóźnienie reakcji po naciśnięciu. Korozja czy nagar mogą powodować nieprawidłowe przewodzenie prądu. Warto również upewnić się, że przycisk jest odpowiednio chroniony przed wilgocią i kurzem, co jest istotne zwłaszcza w bardziej wymagających środowiskach pracy - można kupić przyciski przystosowane do pracy w środowisku mokrym lub zakurzonym. Ostatecznym rozwiązaniem w przypadku nieodwracalnych uszkodzeń jest wymiana przycisku na nowy, co zapewni ciągłość jego funkcji i niezawodność działania w układzie elektronicznym.
