Czujnik optyczny - co warto wiedzieć?

Czujnik optyczny to zaawansowane urządzenie służące do wykrywania obiektów przy użyciu promieniowania świetlnego. Składa się z odbiornika optoelektronicznego, a także często również z nadajnika.

W artykule tym przyjrzymy się, jak działają te niezwykle przydatne przyrządy optoelektroniczne, omówimy ich liczne rodzaje oraz zastosowania w przemyśle i codziennym życiu. Dowiedz się, jak nowoczesne układy scalone wspierają funkcjonowanie tych czujników i dlaczego są one niezastąpione w układach sterowania elektrycznego oraz automatyce przemysłowej.

Czujniki optyczne: co to jest i jakie mają zastosowanie?

Czujnik optyczny to zaawansowane urządzenie optoelektroniczne, które odgrywa kluczową rolę w różnych aspektach współczesnej technologii, będąc nieocenionym narzędziem zarówno w przemyśle, jak i w codziennym życiu.

Ale co to jest czujnik optyczny? Jest to urządzenie, które wykorzystuje światło do wykrywania zmian w otoczeniu lub do rejestrowania konkretnych zdarzeń. Kluczowym elementem czujnika optycznego jest przetwornik czuły na światło, którego reakcja jest możliwa do zarejestrowania przez układ elektroniczny, jak zmiana natężenia płynącego prądu czy pojawienie się napięcia.

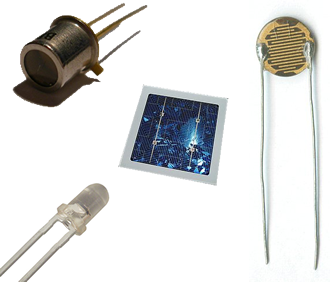

Optoelektroniczne czujniki światła

Zastosowanie czujników optycznych jest niezwykle szerokie i zróżnicowane. Dzięki nim możliwa jest automatyzacja wielu procesów oraz poprawa bezpieczeństwa i efektywności w licznych dziedzinach. Przykłady zastosowań to:

• Przemysł produkcyjny: monitorowanie linii produkcyjnych oraz kontrola jakości produktów.
• Medycyna: m.in. detekcja obrazów w diagnostyce medycznej czy analiza krwi.
• Telekomunikacja: transmisja sygnałów optycznych na duże odległości.
• Elektronika użytkowa: czujniki światła w smartfonach do automatycznego dopasowywania jasności ekranu.

Jak działa czujnik optyczny: zasada działania

Jak działa czujnik optyczny? Zasada działania czujników optycznych opiera się na wykorzystywaniu właściwości światła do precyzyjnego pomiaru i analizy zmian zachodzących w otoczeniu. Kluczowymi komponentami, które umożliwiają funkcjonowanie czujnika optycznego, są nadajnik oraz odbiornik.

Nadajnik generuje wiązkę świetlną, która jest kierowana na obiekt lub przestrzeń, którą chcemy monitorować. Światło, po napotkaniu przeszkody, jest odbijane lub pochłaniane, co zostaje zarejestrowane przez odbiornik. Odbiornik analizuje zmiany intensywności, fazy lub kierunku światła, przekształcając je w sygnały elektryczne, które następnie są interpretowane przez współpracujące z czujnikiem układy scalone. Jednak nie zawsze nadajnik musi być konkretnym podzespołem optoelektronicznym. Światło odbierane przez odbiornik może pochodzić ze Słońca lub z innego źródła, na przykład żarzącego się węgla w piecu, którego pracę nadzorujemy.

Mechanizm wykrywania w czujnikach optycznych pozwala na niezwykle precyzyjne pomiary, dzięki czemu są one niezastąpione w aplikacjach wymagających wysokiej dokładności. Zasada działania czujników optycznych umożliwia ich zastosowanie w różnorodnych dziedzinach, od przemysłu po elektronikę użytkową, co zwiększa poziom automatyzacji i bezpieczeństwa. Ich wszechstronność wynika z możliwości dostosowania parametrów nadajnika i odbiornika do specyficznych potrzeb, co czyni czujniki optyczne nieocenionym narzędziem w nowoczesnej technologii.

W czujnikach optycznych możemy spotkać różne rodzaje odbiorników światła, lecz najpowszechniejsze są trzy. Fotorezystory reagują na oświetlenie zmniejszeniem swojej rezystancji elektrycznej. Najlepiej działają oświetlane promieniami Słońca, dlatego można je często spotkać w czujnikach zmierzchu. Ich reakcja ja oświetlenie jest dosyć wolna w porównaniu z innymi odbiornikami, rzędu kilkudziesięciu milisekund.

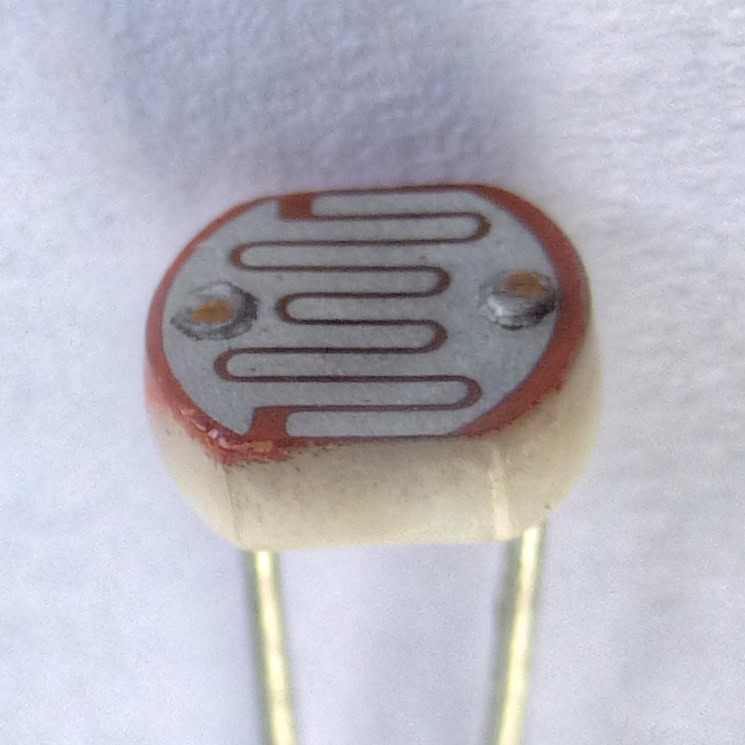

Fotorezystor w zbliżeniu

Fotodiody są najszybszymi odbiornikami, używa się ich w komunikacji światłowodowej. Są czułe na znacznie węższy zakres fal świetlnych niż fotorezystory, najczęściej na promieniowanie podczerwone. Reagują na oświetlenie poprzez zwiększenie prądu, który przez nie płynie. Są jednak mało czułe, dlatego wymagają dodatkowych wzmacniaczy elektronicznych. Fotodiody spotykane w sklepach mają obudowy przypominające wyglądem diody LED.

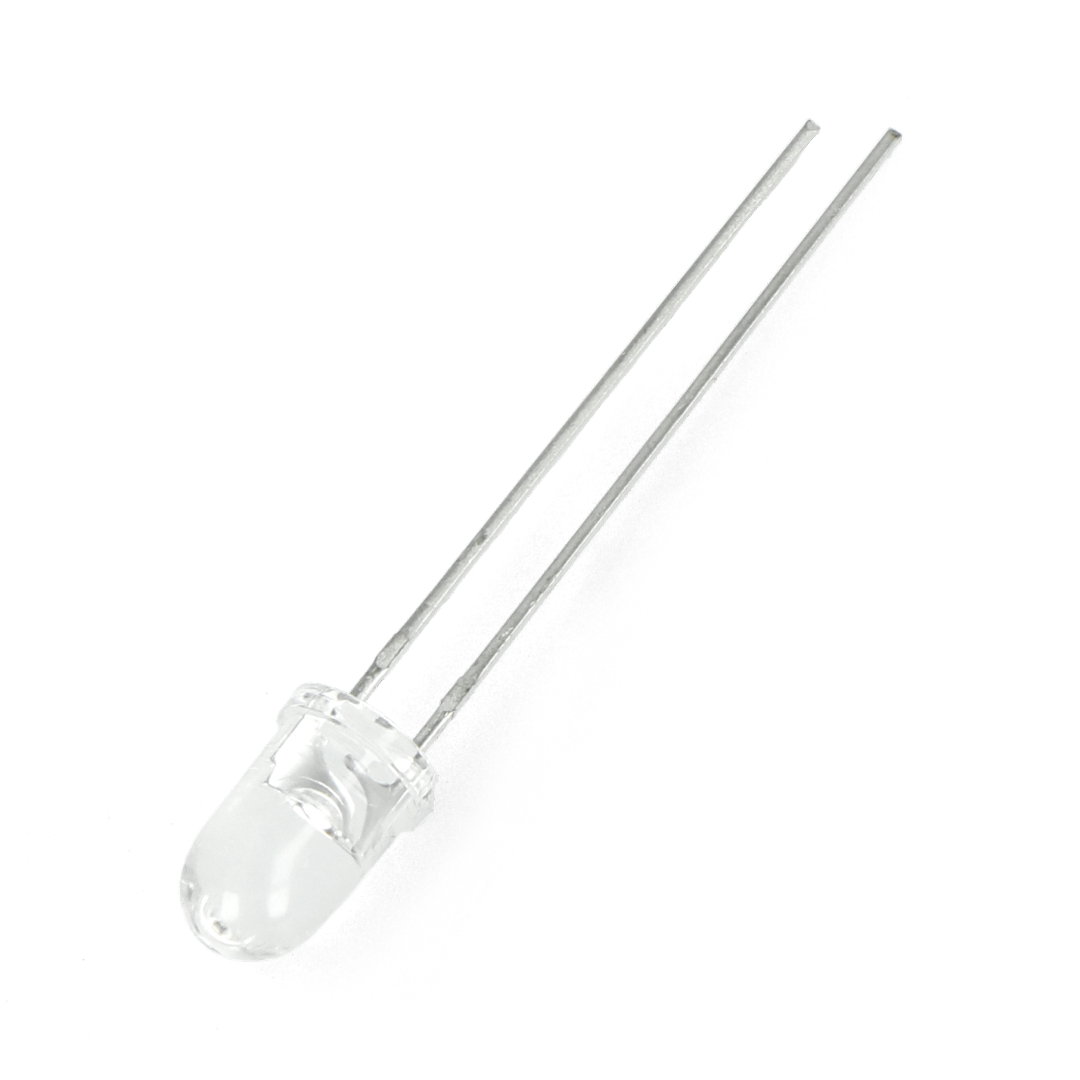

Fotodioda w popularnej obudowie diody LED

Fototranzystory to bardziej zaawansowane konstrukcyjnie fotodiody, co zwiększa ich czułość, kosztem zmniejszonej szybkości. To tranzystory bipolarne, w których elektroda sterująca (baza) reaguje na światło, wytwarzając nośniki ładunku elektrycznego. Używa się ich na przykład w czujnikach podczerwieni w telewizorach, jako odbiornik sygnałów nadawanych przez pilot zdalnego sterowania. Mają obudowy podobne do fotodiod.

Rodzaje czujników optycznych i ich charakterystyka

Kiedy mówimy o rodzajach czujników optycznych, warto zwrócić uwagę na trzy główne kategorie: czujniki przelotowe, odblaskowe oraz rozproszone. Czujnik przelotowy to system składający się z oddzielnych nadajnika i odbiornika ustawionych naprzeciwko siebie. Światło emitowane przez nadajnik podróżuje w linii prostej do odbiornika, a każdy obiekt przechodzący przez tę linię przerywa sygnał, co jest kluczowe w aplikacjach przemysłowych do zliczania obiektów na liniach produkcyjnych. To szczególnie użyteczny rodzaj czujnika tam, gdzie wymagana jest wykrywalność dużego zakresu obiektów i wysoka odporność na zakłócenia.

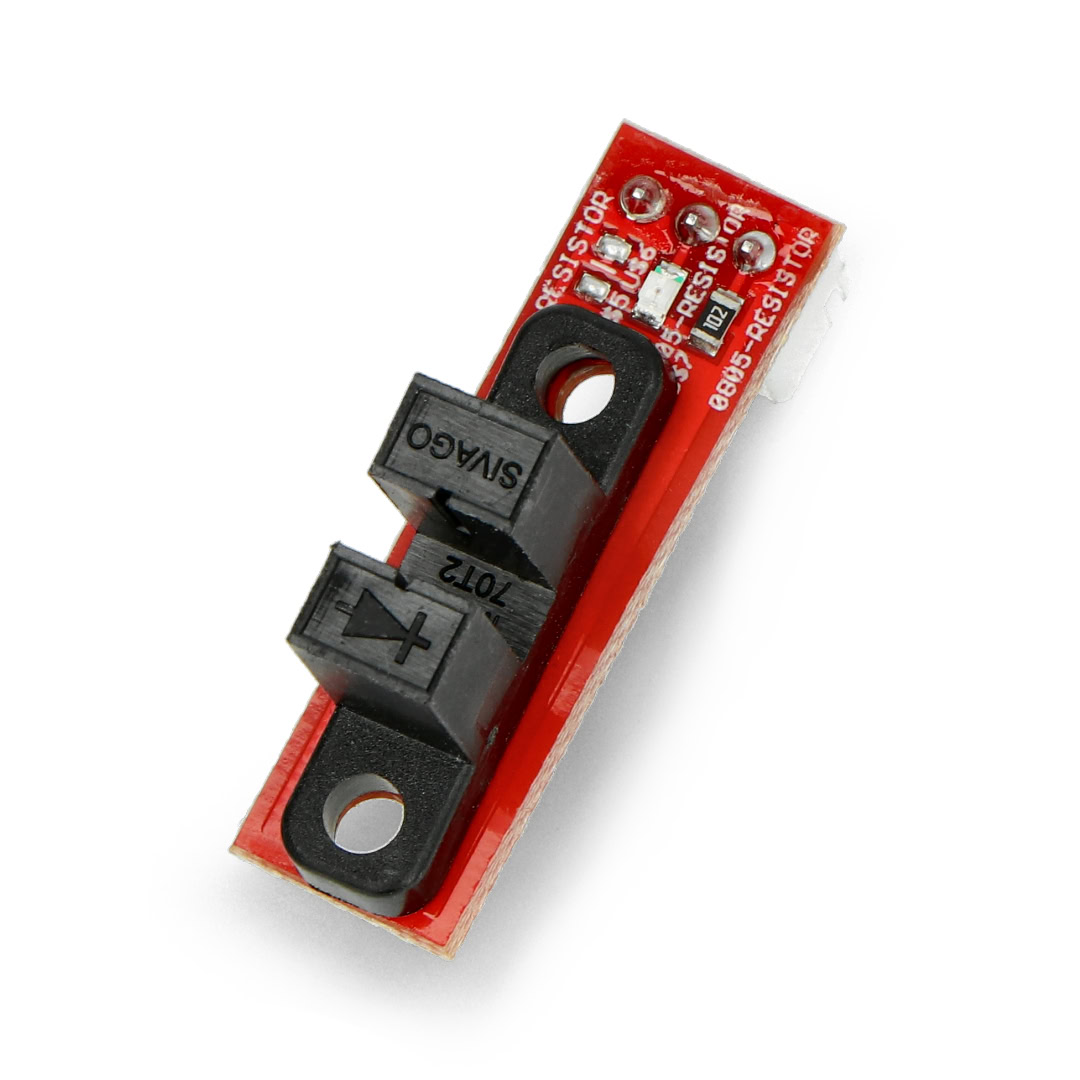

Optyczny czujnik krańcowy

Czujnik odblaskowy, nazywany także czujnikiem refleksyjnym, działa na zasadzie odbicia światła od detekowanego obiektu, które następnie wraca do wspólnego nadajnika i odbiornika. To rozwiązanie doskonale sprawdza się w ograniczonych przestrzeniach, gdzie instalacja dwóch oddzielnych komponentów jest niemożliwa.

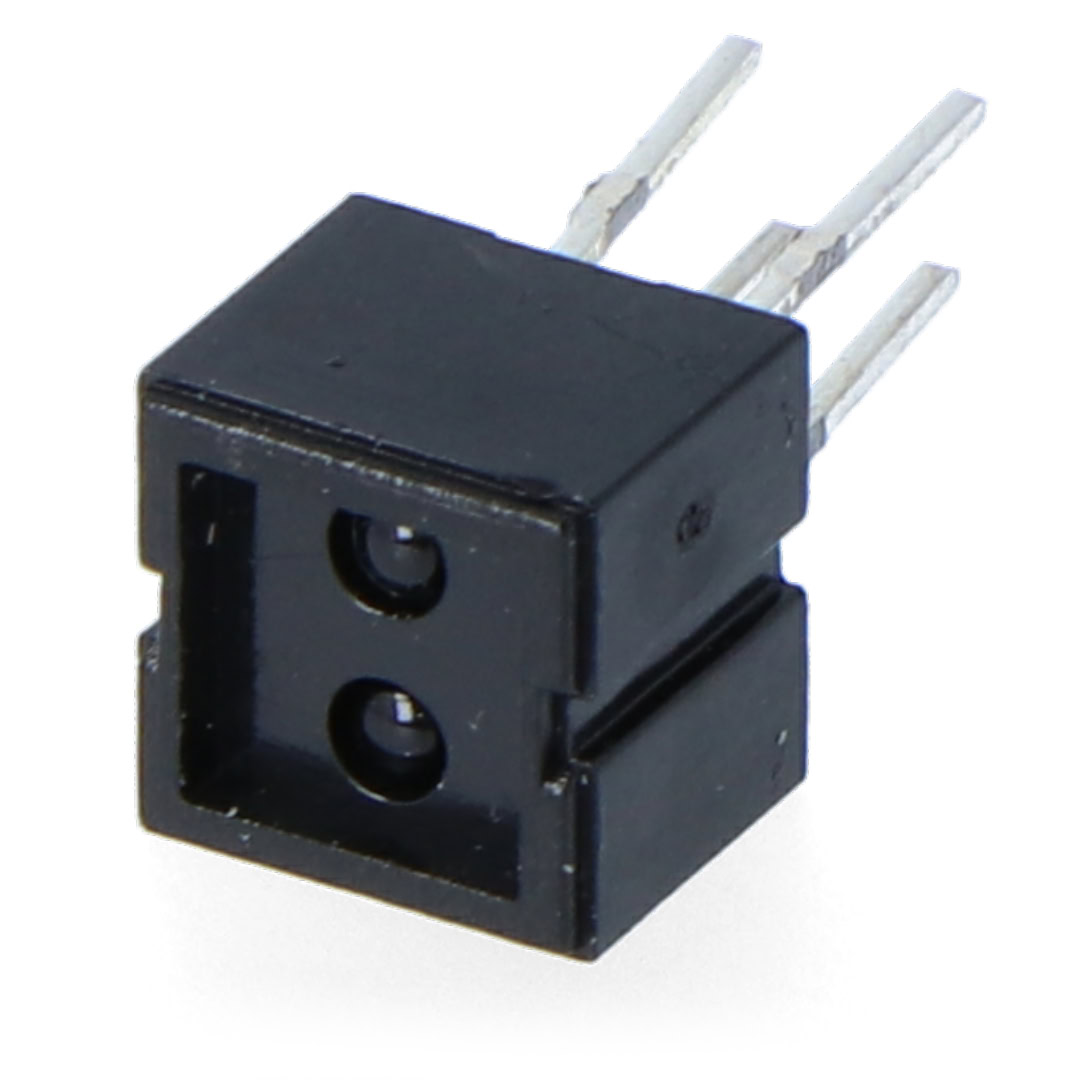

Czujnik odbiciowy

Z kolei czujniki rozproszone emitują wiązkę, a detekcja opiera się na analizie światła odbitego w różnych kierunkach. Czujnik rozproszony jest wysoce wszechstronny i potrafi wykrywać obecność nawet niewielkich obiektów, będąc idealnym do zastosowań wymagających precyzyjnego pomiaru w dynamicznych środowiskach.

Czujniki optyczne w układach sterowania elektrycznego

Czujniki optyczne odgrywają istotną rolę w układach sterowania elektrycznego, stanowiąc kluczowy element w wielu nowoczesnych rozwiązaniach technologicznych. Dzięki nim możliwe jest precyzyjne zarządzanie różnorodnymi procesami, co przyczynia się do zwiększenia wydajności i bezpieczeństwa systemów.

Jednym z praktycznych przykładów zastosowania czujników optycznych jest ich integracja z liniami produkcyjnymi, gdzie wykorzystuje się je do monitorowania przepływu produktów. Czujniki optyczne precyzyjnie wykrywają obecność obiektów, co pozwala na automatyzację działań, takich jak zatrzymywanie taśmy produkcyjnej w przypadku wykrycia usterki lub brakującego elementu.

Innym powszechnym zastosowaniem czujników optycznych w układach sterowania elektrycznego jest ich użycie w systemach oświetleniowych. Czujniki światła, które reagują na zmiany w otoczeniu, umożliwiają automatyczne dostosowanie intensywności oświetlenia w pomieszczeniach, co prowadzi do oszczędności energii i dostosowania komfortu użytkownika.

W aplikacjach przemysłowych, takich jak robotyka, czujniki optyczne są wykorzystywane do precyzyjnego pozycjonowania i korygowania trajektorii ruchu maszyn, co pozwala na realizację złożonych operacji z dużą dokładnością. Te wszechstronne podzespoły są nieocenione we współczesnych układach sterowania elektrycznego, wnosząc znaczną wartość i funkcjonalność do różnorodnych branż.
