Interfejs I2C - co warto wiedzieć?

Interfejs I2C to prosty sposób na wymianę niewielkich porcji informacji między układami i modułami w obrębie jednego urządzenia elektronicznego. Przy pomocy dwóch przewodów oraz masy można połączyć do 128 lub 1024 układów.

Interfejs I2C to nieodłączny element współczesnej technologii, umożliwiający komunikację między różnymi modułami i podzespołami elektronicznymi. Popularność zyskał dzięki swojej prostocie i efektywności. W tym artykule przyjrzymy się bliżej, czym jest magistrala I2C, jak działa oraz gdzie znajduje swoje zastosowanie. To wprowadzenie pozwoli zrozumieć, dlaczego I2C jest tak istotny w świecie nowoczesnej elektroniki.

Wprowadzenie do interfejsu I2C

I2C (zwana również IIC - Inter-Integrated Circuit, czasem również TWI - Two Wire Interface) to fundament nowoczesnych technologii, który umożliwia efektywne i zorganizowane przesyłanie danych pomiędzy różnymi komponentami w urządzeniach elektronicznych.

W tym kontekście interfejs I2C wyróżnia się jako jeden z najważniejszych standardów, pozwalający na dwukierunkową komunikację pomiędzy mikrokontrolerami a różnorodnymi urządzeniami peryferyjnymi. Ale co to jest magistrala I2C i jak doszło do jej powstania? Historia I2C sięga lat 80., kiedy to firma Philips stworzyła ten standard w odpowiedzi na rosnącą potrzebę uproszczenia procesu komunikacji w systemach elektronicznych codziennego użytku. Pierwotnym celem było zredukowanie liczby niezbędnych połączeń elektrycznych pomiędzy komponentami, co nie tylko zmniejszało koszt produkcji, ale również minimalizowało potencjalne źródła awarii.

Od momentu powstania, interfejs I2C przeszedł wiele modyfikacji i ulepszeń, co uczyniło go jednym z najbardziej wszechstronnych i szeroko stosowanych interfejsów w automatyce i elektronice użytkowej. Jest on kluczowym elementem w branży technologicznej, promującym rozwój urządzeń zintegrowanych, które są zarówno kompaktowe, jak i wysoce funkcjonalne. Obecnie magistrala I2C jest wykorzystywana w różnorodnych aplikacjach, od prostych projektów DIY, po skomplikowane systemy przemysłowe. Dzięki swojej architekturze umożliwia łatwe dodawanie nowych urządzeń do istniejącej sieci komunikacyjnej, co jest nieocenione w dynamicznie rozwijającym się świecie technologii cyfrowej.

Design i funkcjonalność interfejsu I2C

Design i funkcjonalność interfejsu I2C to kluczowe aspekty, które przyczyniają się do jego szerokiego zastosowania w nowoczesnej elektronice. Architektura I2C opiera się na koncepcji magistrali, która umożliwia komunikację pomiędzy urządzeniami typu master i slave. Dzięki dwóm liniom komunikacyjnym - SDA (linia danych) i SCL (linia zegara) - transmisja danych jest nie tylko prosta, ale i efektywna.

Co więcej, interfejs I2C pozwala na podłączanie wielu urządzeń do tej samej magistrali, co znacznie upraszcza projektowanie układów elektronicznych. Elementem wyróżniającym architekturę I2C jest jej zdolność do rozpoznawania wielu adresów, co umożliwia komunikację z różnymi komponentami przy użyciu jedynie dwóch przewodów. Są one podciągnięte rezystorami do linii zasilającej, a wszystkie dołączone do tej magistrali układy mają wbudowane tranzystory zwierające te linie z masą. Dzięki temu, jednoczesne rozpoczęcie nadawania przez kilka urządzeń nie będzie skutkowało zwarciami.

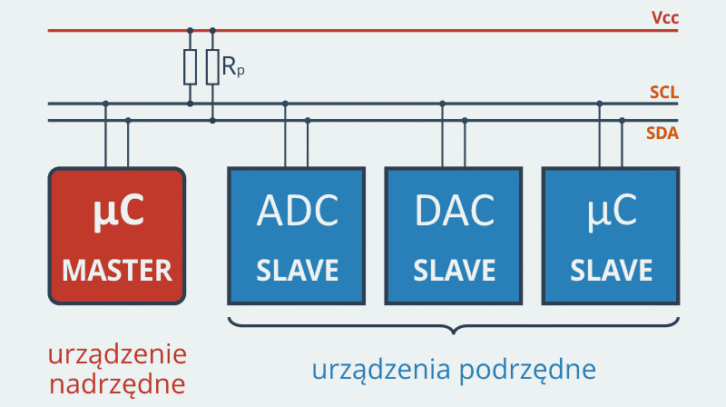

Magistrala I2C.

Jak działa I2C? Proces komunikacji w tym protokole rozpoczyna się sygnałem startowym wysyłanym przez urządzenie główne. Następnie, poprzez sekwencję bitów, identyfikuje ono urządzenie podrzędne, z którym chce się skomunikować. Po nawiązaniu połączenia następuje właściwa wymiana danych, która kończy się sygnałem stop.

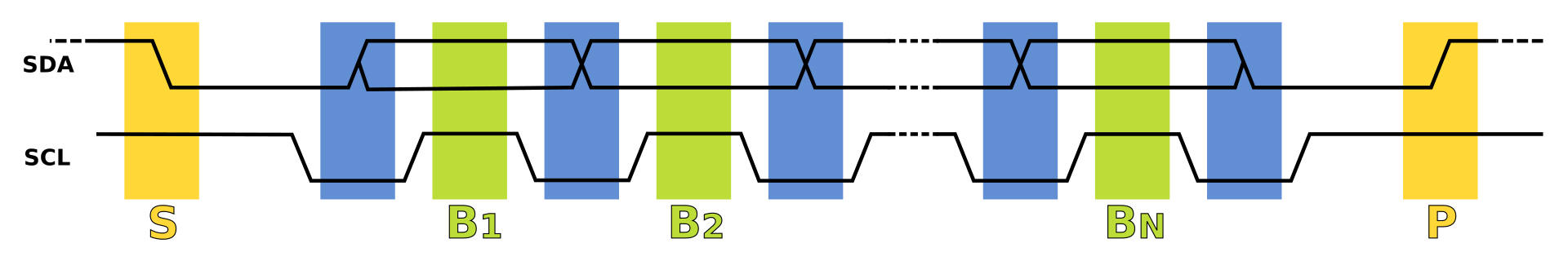

Sygnały w magistrali I2C

Elastyczność i niezawodność, jakie oferuje architektura I2C, sprawiają, że jest ona idealnym rozwiązaniem dla aplikacji wymagających prostego i efektywnego zarządzania danymi. W kontekście dynamicznego rozwoju technologii, umiejętność łatwego integrowania nowych urządzeń przy użyciu I2C jest niezastąpiona, co czyni ten interfejs fundamentem wielu współczesnych systemów elektronicznych.

Praktyczne zastosowania magistrali I2C

Zastosowanie interfejsu I2C w nowoczesnych urządzeniach cyfrowych jest niezwykle szerokie i stanowi kluczowy element wielu innowacyjnych rozwiązań technologicznych. Został on zaprojektowany do łączenia wielu układów, najczęściej znajdujących się w obrębie jednej płytki drukowanej, które nie mają zbyt wysokich wymagań co do szybkości transmisji czy czasu obsługi. Praktyczne przykłady I2C można znaleźć w takich urządzeniach, jak smartfony, gdzie odpowiada on za komunikację pomiędzy mikroprocesorem a czujnikami. W sektorze IoT, I2C pozwala na integrację licznych czujników i urządzeń peryferyjnych, monitorując na przykład zużycie energii czy warunki środowiskowe.

Poza elektroniką użytkową, interfejs I2C znajduje zastosowanie również w przemyśle, gdzie wykorzystuje się go wewnątrz takich urządzeń jak sterowniki czy kontrolery PLC. Dzięki swojej zdolności do łączenia wielu urządzeń na tej samej magistrali, interfejs I2C upraszcza architekturę układów elektronicznych i przyspiesza proces tworzenia rozwiązań. Elastyczność i funkcjonalność magistrali I2C czynią ją niezastąpioną w sytuacjach wymagających wszechstronnej wymiany danych.

Najczęściej używane komponenty z I2C

W kontekście interfejsu I2C, komponenty współpracujące z tym standardem cieszą się ogromnym zainteresowaniem i są szeroko stosowane w różnorodnych projektach technologicznych. Najczęściej I2C służy do komunikacji z różnymi czujnikami: siły, wilgotności, temperatury, oświetlenia i tak dalej.

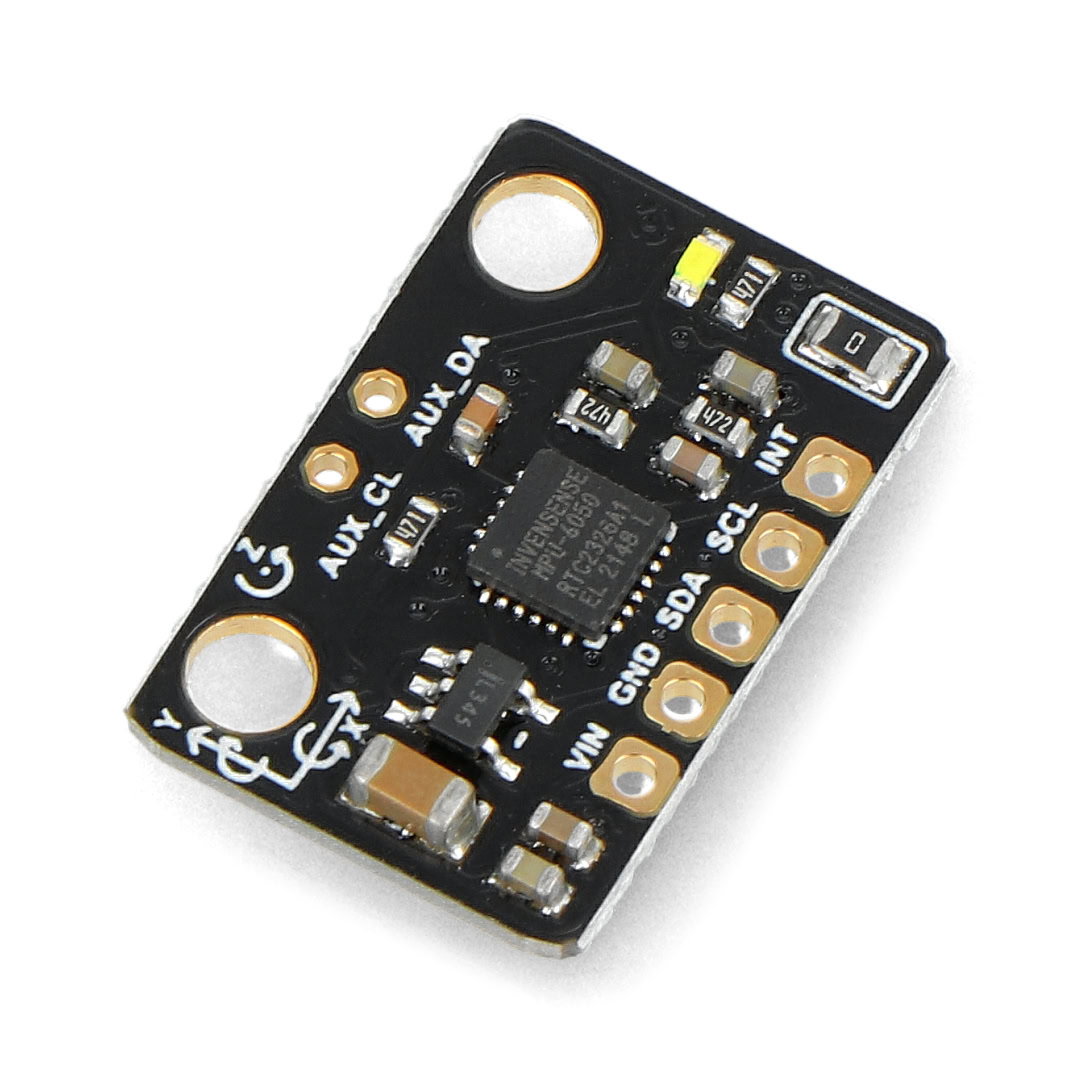

Moduł akcelerometru z interfejsem I2C

Innym istotnym przykładem są czujniki odległości, które również często korzystają z interfejsu I2C do komunikacji z jednostkami sterującymi. Dzięki swojej precyzji i niezawodności, czujniki te są kluczowe w aplikacjach wymagających dokładnego pomiaru odległości, tak jak w robotach, dronach czy systemach parkowania. Integracja tych komponentów przy użyciu magistrali I2C w projektach nie tylko ułatwia montaż dzięki zmniejszeniu liczby przewodów, ale także pozwala na szybkie skalowanie systemów i dodawanie kolejnych funkcji. Dzięki takiej wszechstronności interfejs I2C nadal pozostaje fundamentalnym elementem nowoczesnej technologii, przyspieszając rozwój nowych innowacyjnych urządzeń.
