Płytka PCB - co warto wiedzieć?

Płytka PCB to podstawowy sposób montażu układów elektronicznych. Na dielektrycznym podłożu znajdują się przewodzące prąd ścieżki, do których przylutowane są podzespoły elektroniczne, co tworzy zwartą i niezawodną konstrukcję.

Płytki PCB są nieodłącznym elementem współczesnych urządzeń elektronicznych. Od smartfonów po sprzęt medyczny, pełnią kluczową rolę w ich działaniu. W artykule wyjaśniamy, co kryje się za skrótem PCB, przybliżamy proces ich powstawania oraz omawiamy szerokie możliwości zastosowań. Jeśli kiedykolwiek zastanawiałeś się, jak działają te niezwykłe elementy, to lektura tego tekstu rozwieje Twoje wątpliwości. Zapraszamy do odkrywania fascynującego świata elektroniki razem z nami!

Czym jest płytka PCB?

Płytka PCB, znana również jako płytka drukowana, to kluczowy element w świecie elektroniki, który stanowi fundament większości nowoczesnych urządzeń elektronicznych. Co to jest PCB? To skrót od angielskiego terminu Printed Circuit Board, co tłumaczy się na polski jako “płytka obwodu drukowanego”.

Płytka PCB jest sztywnym lub elastycznym podłożem, na którym umieszczono ścieżki przewodzące, łączące ze sobą różne komponenty elektroniczne, takie jak rezystory, kondensatory, tranzystory, złącza czy układy scalone. Umożliwiają one przepływ prądu elektrycznego, co jest niezbędne do prawidłowego funkcjonowania złożonych obwodów elektronicznych.

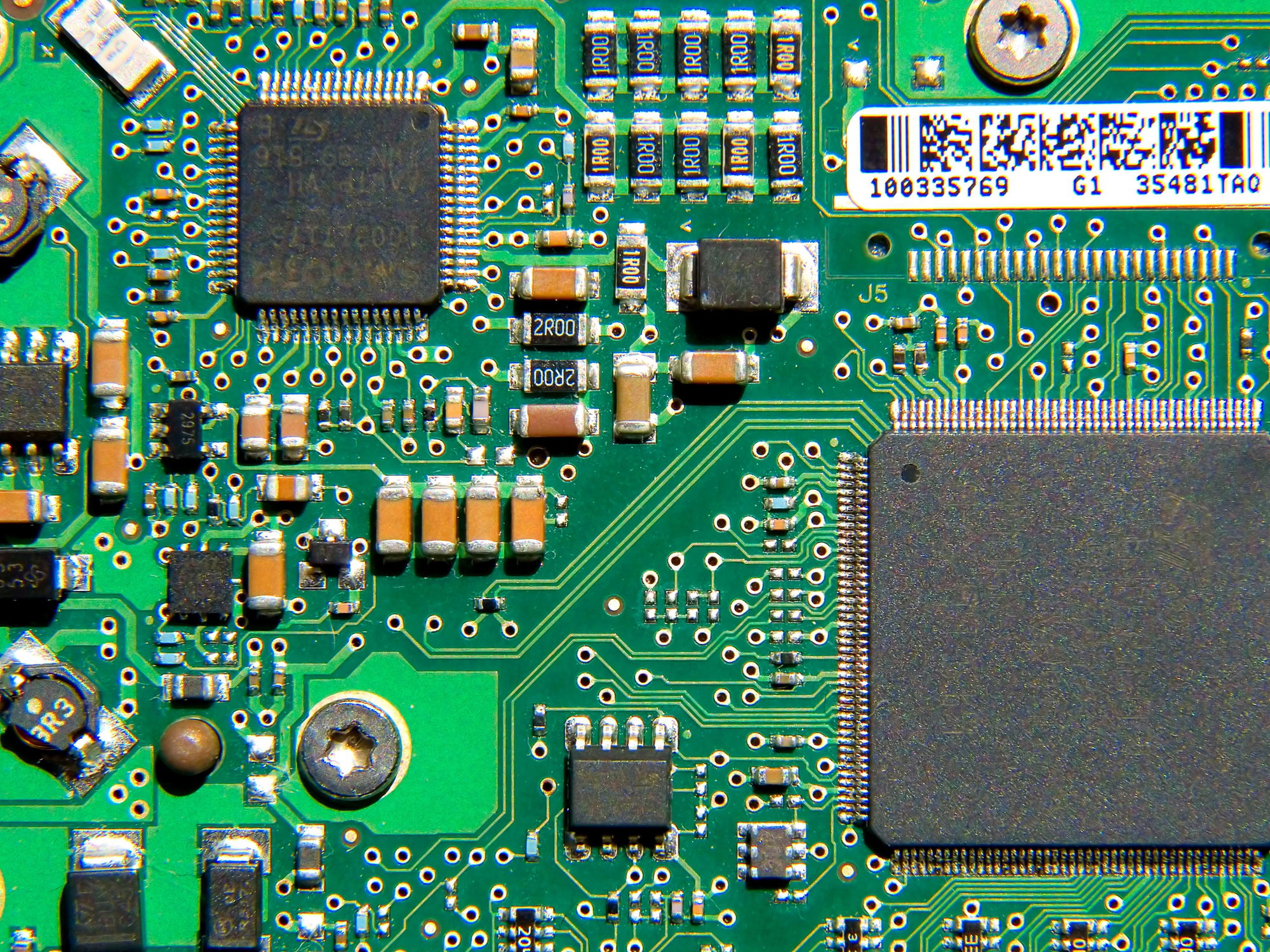

Płytka PCB z przylutowanymi elementami

Płytka PCB z przylutowanymi elementami

Istotnym elementem konstrukcji płytki PCB są warstwy. Podstawowa budowa takiej płytki to laminat z materiałów izolacyjnych i miedzi, które tworzą wielowarstwową strukturę. W zależności od zastosowania, płytki drukowane mogą mieć różną liczbę warstw – od jednej, przez dwie po cztery i więcej, nawet do szesnastu, co zwiększa ich złożoność i funkcjonalność. Płytka PCB jest podstawowym nośnikiem dla układów elektronicznych, umożliwiającym miniaturyzację i zwiększającym niezawodność sprzętu elektronicznego, zarówno w domowych gadżetach, jak i w zaawansowanych systemach przemysłowych.

Rodzaje i materiały płytek PCB

Różnorodność rodzajów płytki PCB wynika z ich wszechstronności i szerokiego zakresu zastosowań. Na rynku dostępne są między innymi jednowarstwowe, dwuwarstwowe oraz wielowarstwowe płytki PCB, które odpowiadają różnym potrzebom projektowym i technologicznym.

Jednowarstwowe rodzaje PCB, składające się z jednej warstwy przewodzącej, są najprostszą formą płytki PCB, często stosowaną w mniej skomplikowanych, budżetowych urządzeniach. Wielowarstwowe płytki, zawierające więcej niż dwie warstwy, umożliwiają budowę bardziej złożonych struktur elektronicznych, co zwiększa ich funkcjonalność i zastosowanie w zaawansowanych technologiach.

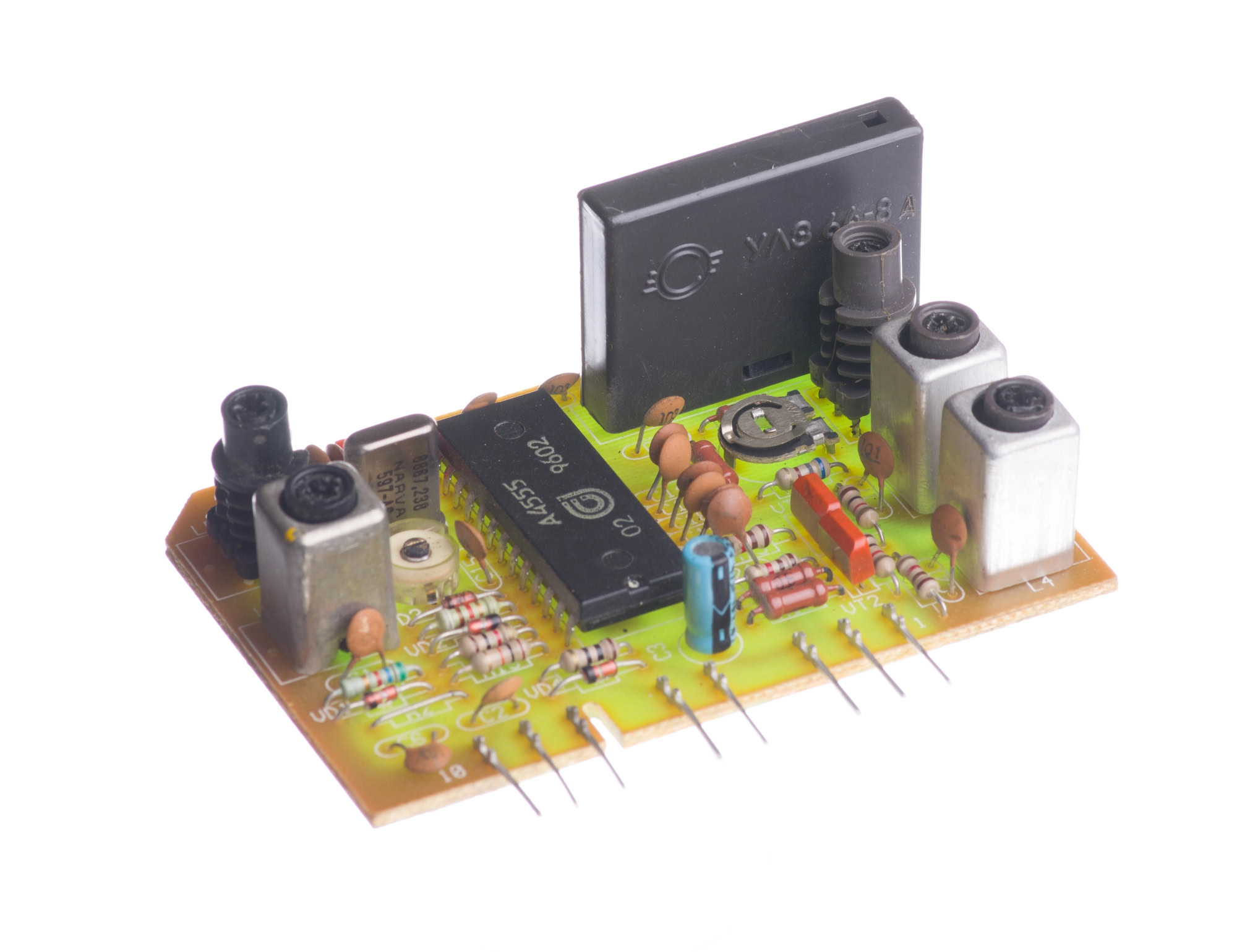

Układ elektroniczny na jednostronnej płytce drukowanej

Układ elektroniczny na jednostronnej płytce drukowanej

Materiały PCB, z których wykonywane są płytki, również różnią się w zależności od potrzeb konstrukcyjnych. Najczęściej stosowanym materiałem jest laminat epoksydowy wzmocniony włóknem szklanym, kodowo oznaczanym jako FR4. Ze względu na wymagania związane z grubością, sztywnością i obciążalnością prądową, niektóre płytki PCB produkowane są z użyciem elastycznych materiałów, takich jak poliamid. Elastyczne rodzaje PCB pozwalają na bardziej innowacyjne projekty dzięki możliwości wyginania, co jest przydatne w przenośnych urządzeniach elektronicznych.

Z kolei dla układów wielkiej częstotliwości stosuje się podłoża ceramiczne. Dla układów wysokiej mocy są stosowane podłoża metalowe, najczęściej aluminiowe, odizolowane od ścieżek przewodzących cienką warstwą tworzywa sztucznego. Grubość płytki, odpowiednie warstwy i wytrzymałość materiałów PCB wpływają bezpośrednio na jej wytrzymałość mechaniczną i przewodność, dlatego są tak istotne w procesie tworzenia.

Jak powstają płytki PCB?

Proces produkcji płytki PCB, kluczowego komponentu nowoczesnych urządzeń elektronicznych, zaczyna się od starannego projektowania. Inżynierowie, korzystając z zaawansowanych programów CAD, tworzą precyzyjny schemat ścieżek przewodzących, które pozwalają na optymalne połączenie rozmaitych komponentów elektronicznych.

Następnie, po zatwierdzeniu projektu, rozpoczyna się właściwa produkcja PCB, która składa się z kilku kluczowych etapów technologicznych. Na początku, wybrane materiały, takie jak laminat epoksydowy wzmocniony włóknem szklanym, są poddawane procesom chemicznym i mechanicznym w celu stworzenia wielowarstwowej struktury płytki drukowanej.

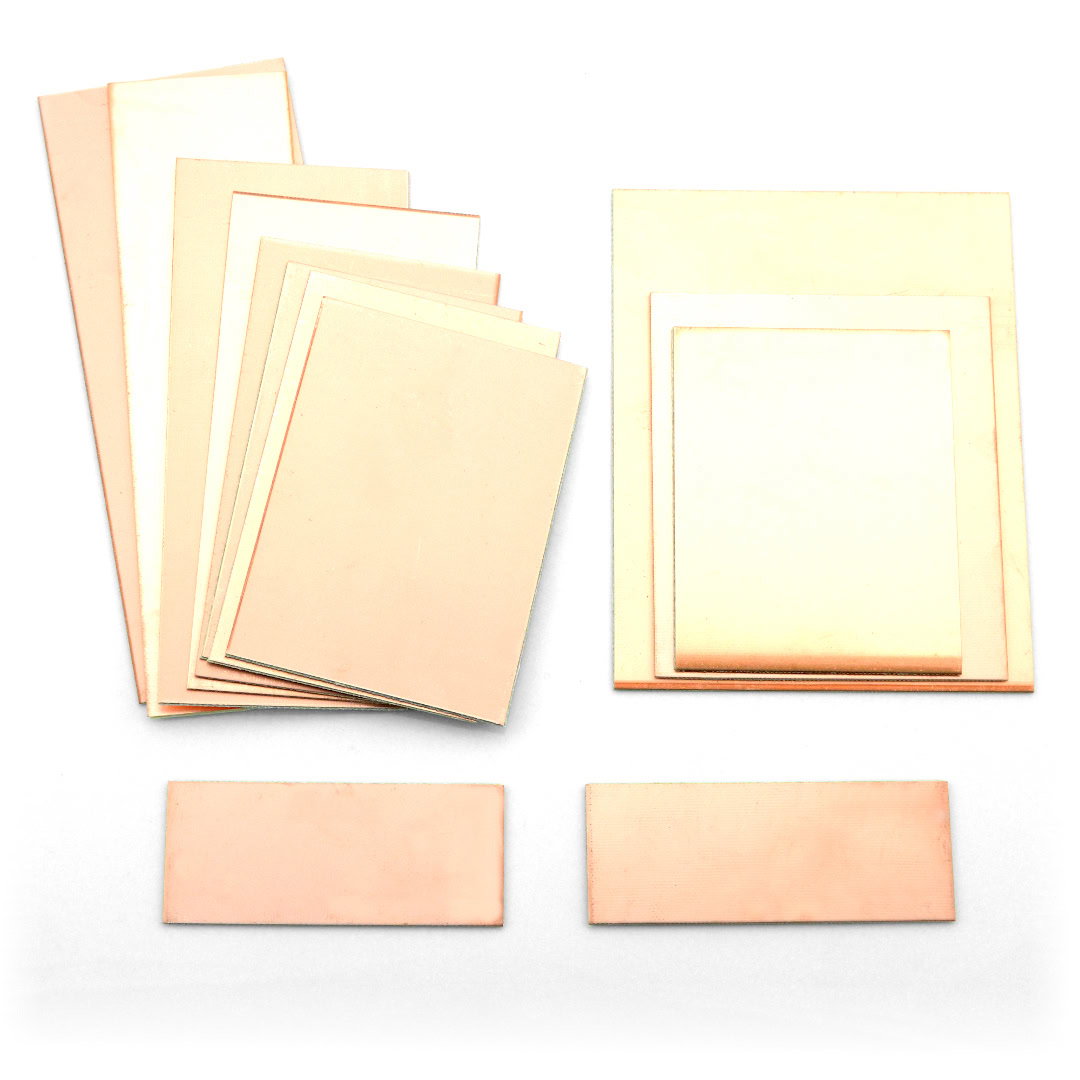

Ścieżki są wytrawiane na laminatach pokrytych miedzią

Ścieżki są wytrawiane na laminatach pokrytych miedzią

Kolejnym etapem jest trawienie, które pozwala na precyzyjne wykonanie ścieżek przewodzących na powierzchni płytki. Po trawieniu, na PCB nakłada się warstwy ochronne, które zabezpieczają przed uszkodzeniami i zapewniają długotrwałą wytrzymałość. Proces kończy się montażem komponentów elektronicznych, które są lutowane na powierzchni w odpowiednich miejscach, zgodnie z projektem.

Kontrola jakości stanowi ostatni, lecz nie mniej istotny etap produkcji. Każda płytka PCB jest starannie testowana, aby upewnić się, że spełnia najwyższe standardy przewodności oraz niezawodności, gotowa do użycia w szerokim spektrum zastosowań, od prostych gadżetów po złożone systemy przemysłowe.

Gotowa płytka PCB bez elementów elektronicznych

Gotowa płytka PCB bez elementów elektronicznych

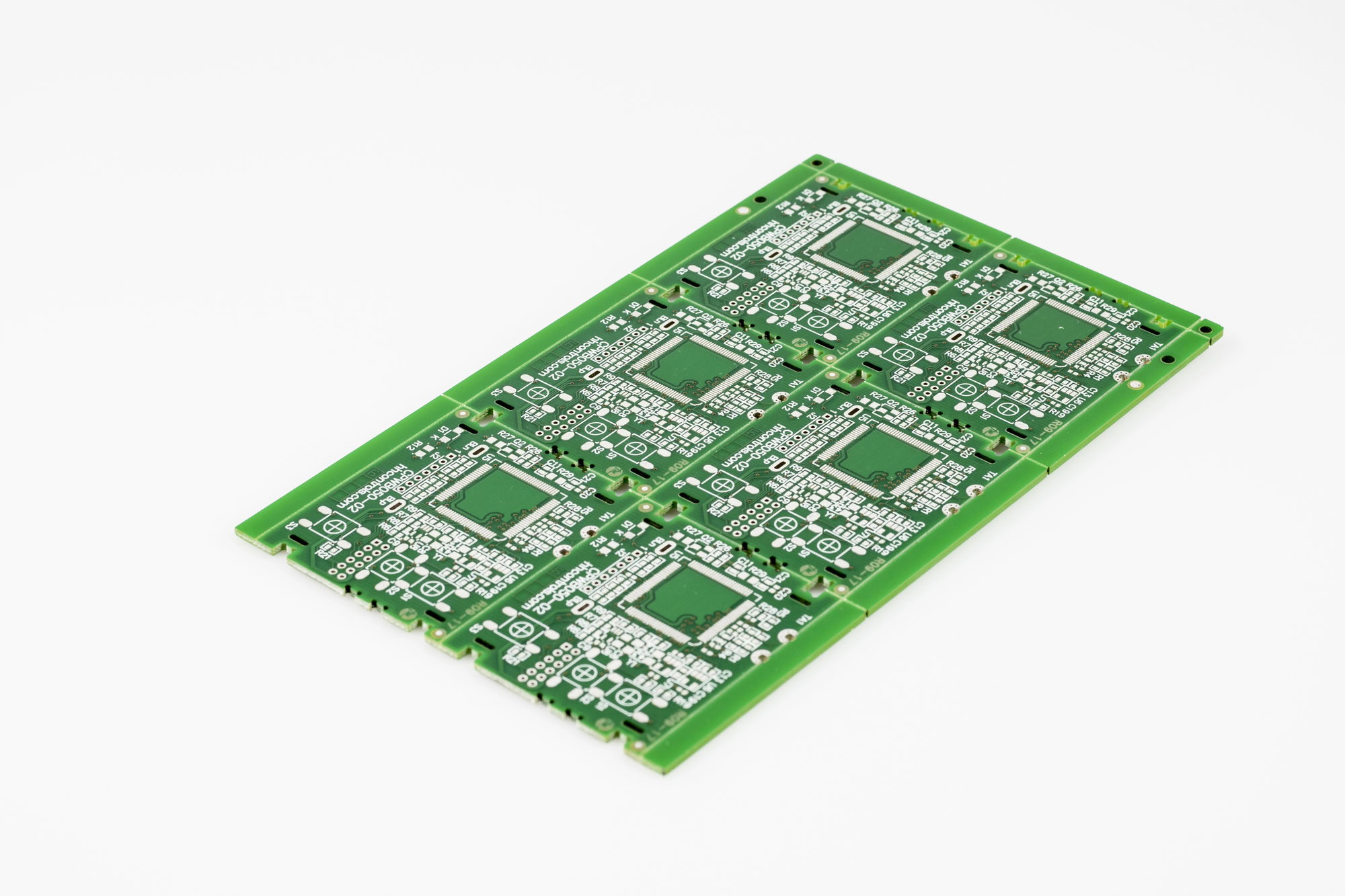

W produkcji seryjnej, tworzy się kilka lub więcej identycznych płytek drukowanych na jednym arkuszu, zwanym panelem. Maszyny obsadzają każdą płytkę elementami, lutują je, po czym panele są rozłamywane na pojedyncze płytki dzięki specjalnym nacięciom na powierzchni laminatu. Przyspiesza to proces produkcji urządzeń i czyni go znacznie tańszym.

Zastosowania płytek PCB w różnych dziedzinach

W elektronice użytkowej, PCB są integralną częścią smartfonów, laptopów i telewizorów, umożliwiając miniaturyzację i zwiększenie funkcjonalności tych urządzeń. Zastosowanie PCB w motoryzacji obejmuje zaawansowane systemy sterowania, czujniki i układy bezpieczeństwa, które wpływają na efektywność i bezpieczeństwo pojazdów.

W zastosowaniach amatorskich i prototypowych, używa się płytek uniwersalnych, które nie mają jasno określonej sieci połączeń. Wykonuję się ją poprzez lutowanie między elementami drucików i przewodów - to tani sposób, ale bardzo czasochłonny.

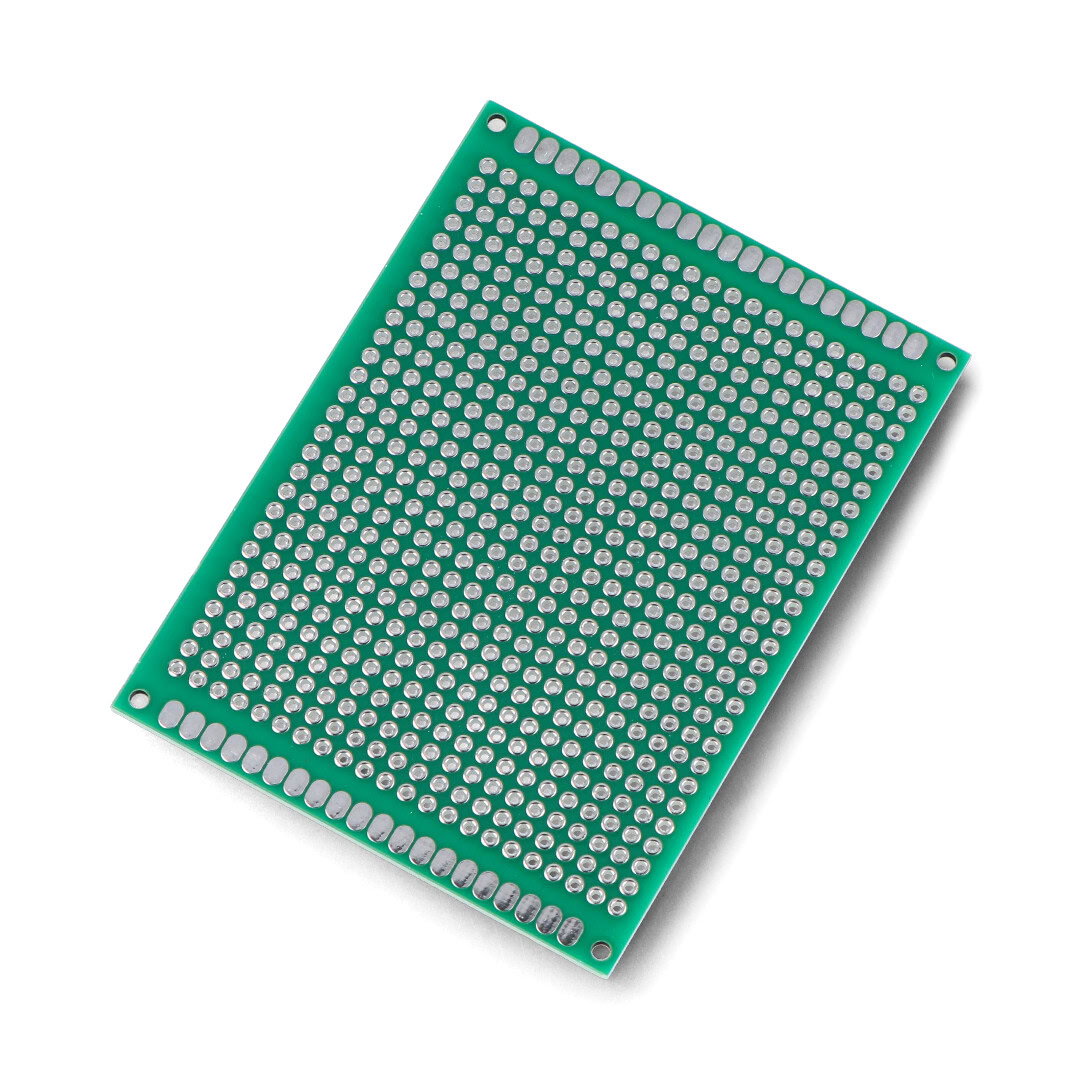

Uniwersalna płytka drukowana

Uniwersalna płytka drukowana

W medycynie płytki PCB znajdują zastosowanie w sprzęcie diagnostycznym, takim jak EKG czy MRI, gdzie precyzja i niezawodność są kluczowe. W przemyśle, PCB zastosowanie obejmuje kontrolę procesów produkcyjnych oraz automatyzację, co przyczynia się do zwiększenia wydajności i jakości produkcji. Dzięki różnorodnym właściwościom i możliwościom projektowym, płytka PCB jest nieodzownym elementem w rozwoju technologii w wielu różnych obszarach, od nowoczesnej elektroniki po zaawansowane systemy przemysłowe.
